Leitungen konfektionieren (optional)............Übersicht Anschlüsse................Pinbelegung der Anschlüsse..............Peripheriegeräte anschließen..............Spannungsversorgung anschließen............Inbetriebnahme................. 23 Vorbereitende Inbetriebnahme..............8023513/1CC6/2021-07-28 | SICK B E T R I E B S A N L E I T U N G | SIM1012 Irrtümer und Änderungen vorbehalten...
Seite 4
11.2 Schnittstellen.................... 11.3 Mechanik und Elektrik................11.4 Umgebungsdaten..................Anhang....................32 12.1 Maßbilder....................12.2 Lizenzen..................... B E T R I E B S A N L E I T U N G | SIM1012 8023513/1CC6/2021-07-28 | SICK Irrtümer und Änderungen vorbehalten...
… hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor. 8023513/1CC6/2021-07-28 | SICK B E T R I E B S A N L E I T U N G | SIM1012 Irrtümer und Änderungen vorbehalten...
Für eine schnelle Abwicklung vor dem Anruf die Daten des Typenschilds wie Typen‐ schlüssel, Seriennummer usw. notieren. B E T R I E B S A N L E I T U N G | SIM1012 8023513/1CC6/2021-07-28 | SICK Irrtümer und Änderungen vorbehalten...
Die Verwendung von Zubehör, welches nicht ausdrücklich durch die SICK AG frei‐ gegeben wurde, erfolgt auf eigenes Risiko. 8023513/1CC6/2021-07-28 | SICK B E T R I E B S A N L E I T U N G | SIM1012 Irrtümer und Änderungen vorbehalten...
Gewährleistungsanspruch gegenüber der SICK AG. Dies gilt insbesondere beim Öffnen des Gehäuses auch im Rahmen von Montage und elektrischer Installation. B E T R I E B S A N L E I T U N G | SIM1012 8023513/1CC6/2021-07-28 | SICK...
Kapiteln dieser Produktdokumentation, um Gesundheitsgefahren zu reduzie‐ ren und gefährliche Situationen zu vermeiden. 8023513/1CC6/2021-07-28 | SICK B E T R I E B S A N L E I T U N G | SIM1012 Irrtümer und Änderungen vorbehalten...
Seite 10
Das Produkt ist mit LEDs der Risikogruppe 0 ausgestattet. Die zugängliche Strahlung dieser LEDs stellt für Augen und Haut keine Gefahr dar. B E T R I E B S A N L E I T U N G | SIM1012 8023513/1CC6/2021-07-28 | SICK...
Daten von SICK-Sensoren wie Laserscanner oder Kameras können ausgewertet, archi‐ viert und übertragen werden. 8023513/1CC6/2021-07-28 | SICK B E T R I E B S A N L E I T U N G | SIM1012 Irrtümer und Änderungen vorbehalten...
Die einzelnen IP-Adressen können unter Verwendung der im Gerät vorinstallierten "Wel‐ comeAPP" oder über das SICK PC-Tools "SOPAS ET" verändert werden. B E T R I E B S A N L E I T U N G | SIM1012 8023513/1CC6/2021-07-28 | SICK...
Bei Lagerung länger als 3 Monate regelmäßig den allgemeinen Zustand aller Komponenten und der Verpackung kontrollieren. 8023513/1CC6/2021-07-28 | SICK B E T R I E B S A N L E I T U N G | SIM1012 Irrtümer und Änderungen vorbehalten...
Gerät auspacken und akklimatisieren lassen, um Kondenswasser-Bildung zu ver‐ meiden. Montage vorbereiten Gerät an Montageort auflegen. Montagebohrungen anzeichnen. Montagebohrungen vornehmen. B E T R I E B S A N L E I T U N G | SIM1012 8023513/1CC6/2021-07-28 | SICK Irrtümer und Änderungen vorbehalten...
Verwenden Sie an Montageorten, die Vibrationen ausgesetzt sind, selbstsichernde oder gekonterte Muttern, um ein Lösen der Halteplatten zu verhindern. 8023513/1CC6/2021-07-28 | SICK B E T R I E B S A N L E I T U N G | SIM1012 Irrtümer und Änderungen vorbehalten...
Eine kundenseitige Konfektionierung der Leitungen ist nur im Sonderfall notwendig. Dabei ist auf eine ausreichende Leitungslänge zu achten, z. B. für die Zugentlastungen. B E T R I E B S A N L E I T U N G | SIM1012 8023513/1CC6/2021-07-28 | SICK...

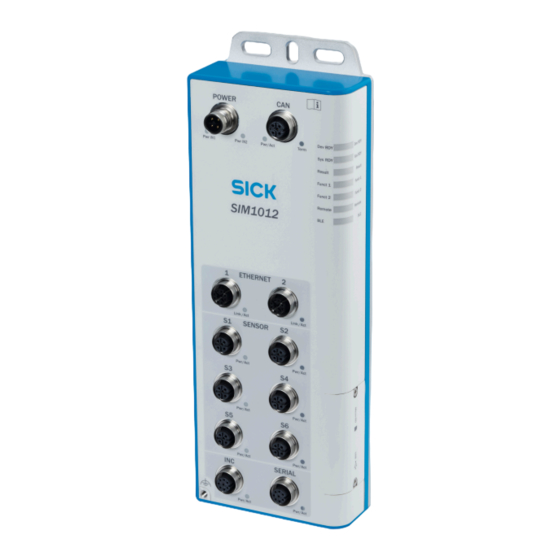

SERIAL: 1 x RS-232/RS-422/RS-485 oder 1 x Incremental Encoder In/Out Funktionserdanschluss siehe Kapitel Elektrische Installation / Hinweise USB-Anschluss (Micro-B, für Konfiguration/Diagnose/Firmware-Update) Micro-SD Kartenschacht 8023513/1CC6/2021-07-28 | SICK B E T R I E B S A N L E I T U N G | SIM1012 Irrtümer und Änderungen vorbehalten...
Es sind die Vorgaben für die Auslegungen von Überstromschutzeinrichtungen gemäß EN 61010 zu beachten. 6.5.2 SERIAL Serielle-Anschlüsse, alternativ als Inkremental-Anschluss verwendbar. B E T R I E B S A N L E I T U N G | SIM1012 8023513/1CC6/2021-07-28 | SICK Irrtümer und Änderungen vorbehalten...
Seite 19
GND (Masse) 24V (Versorgungsspannung Peripherie, schaltbar, im Werkszustand deakti‐ viert) Gehäuse Schirm Standardkonfiguration 8023513/1CC6/2021-07-28 | SICK B E T R I E B S A N L E I T U N G | SIM1012 Irrtümer und Änderungen vorbehalten...
Seite 20
Alle IO-Anschlüsse als put 1 konfigurierbarer Digi‐ Eingänge konfiguriert taleingang/-ausgang Nicht verbunden Gehäuse Schirm B E T R I E B S A N L E I T U N G | SIM1012 8023513/1CC6/2021-07-28 | SICK Irrtümer und Änderungen vorbehalten...
Seite 21
Für die Verwendung der SICK picoCam und midiCam Kamerafamilien sind in der SIM1012 entsprechende Treiber implementiert. 8023513/1CC6/2021-07-28 | SICK B E T R I E B S A N L E I T U N G | SIM1012 Irrtümer und Änderungen vorbehalten...
Spannungsversorgungsleitung(en) an Gerät anschließen. Leitung(en) mit Zugentlastung verlegen. Spannungsversorgung betreiberseitig anschließen. Spannung betreiberseitig zuschalten. B E T R I E B S A N L E I T U N G | SIM1012 8023513/1CC6/2021-07-28 | SICK Irrtümer und Änderungen vorbehalten...
Schalten Sie die Spannungsversorgung ein. Das Gerät hat einen gewissen Bereit‐ schaftsverzug/Anlaufzeit. Die Verfügbarkeit wird durch die grüne "Dev RDY" LED angezeigt. 8023513/1CC6/2021-07-28 | SICK B E T R I E B S A N L E I T U N G | SIM1012 Irrtümer und Änderungen vorbehalten...
Result Funct 1 Funct 2 Remote Aktuell nicht unterstützt Bereitschaftsverzug durch Bootvorgang (ca. 20s) B E T R I E B S A N L E I T U N G | SIM1012 8023513/1CC6/2021-07-28 | SICK Irrtümer und Änderungen vorbehalten...
Seite 25
Überstrom oder Kurz‐ schluss erkannt. Keine Sig‐ nalaktivität. Überstrom oder Kurz‐ schluss erkannt. Signalakti‐ vität. 8023513/1CC6/2021-07-28 | SICK B E T R I E B S A N L E I T U N G | SIM1012 Irrtümer und Änderungen vorbehalten...
Seite 26
Beschreibung Link/Act Keine Verbindung mit Ethernet hergestellt. Verbindung mit Ethernet hergestellt. Datenübertragung über Ethernet. B E T R I E B S A N L E I T U N G | SIM1012 8023513/1CC6/2021-07-28 | SICK Irrtümer und Änderungen vorbehalten...
Anschlüsse mit Schutzkappen ver‐ gungen und vom Klima. Empfohlen: schlossen sind. mindestens alle 6 Monate. 8023513/1CC6/2021-07-28 | SICK B E T R I E B S A N L E I T U N G | SIM1012 Irrtümer und Änderungen vorbehalten...
Die geltenden nationalen Umweltschutzvorschriften immer beachten. ■ Die Wertstoffe sortenrein trennen und dem Recycling zuführen. ■ B E T R I E B S A N L E I T U N G | SIM1012 8023513/1CC6/2021-07-28 | SICK Irrtümer und Änderungen vorbehalten...
Anzahl 1, auch als RS-422-Schnittstelle konfigurierbar Funktion Incremental Encoder (In/OUT), RS-422 Maximale Frequenz 2 MHz 8023513/1CC6/2021-07-28 | SICK B E T R I E B S A N L E I T U N G | SIM1012 Irrtümer und Änderungen vorbehalten...
INC ≤ 0,5 A, auf Power Supply Pins Gehäusematerial Aluminium Gehäusefarbe Lichtblau (RAL 5012) mit grauweißer Frontfolie (RAL 9002) Schutzklasse B E T R I E B S A N L E I T U N G | SIM1012 8023513/1CC6/2021-07-28 | SICK Irrtümer und Änderungen vorbehalten...
Lagertemperatur -20 °C ... +70 °C Zulässige relative Luft‐ 90 %, nicht kondensierend feuchte 8023513/1CC6/2021-07-28 | SICK B E T R I E B S A N L E I T U N G | SIM1012 Irrtümer und Änderungen vorbehalten...
Lizenztexte können mittels Webbrowser über folgende URL aus dem Gerät ausgelesen werden: <device ip>/license/COPYING Auf Anfrage können die Lizenztexte auch gedruckt bezogen werden. B E T R I E B S A N L E I T U N G | SIM1012 8023513/1CC6/2021-07-28 | SICK Irrtümer und Änderungen vorbehalten...
