BEDIENUNG

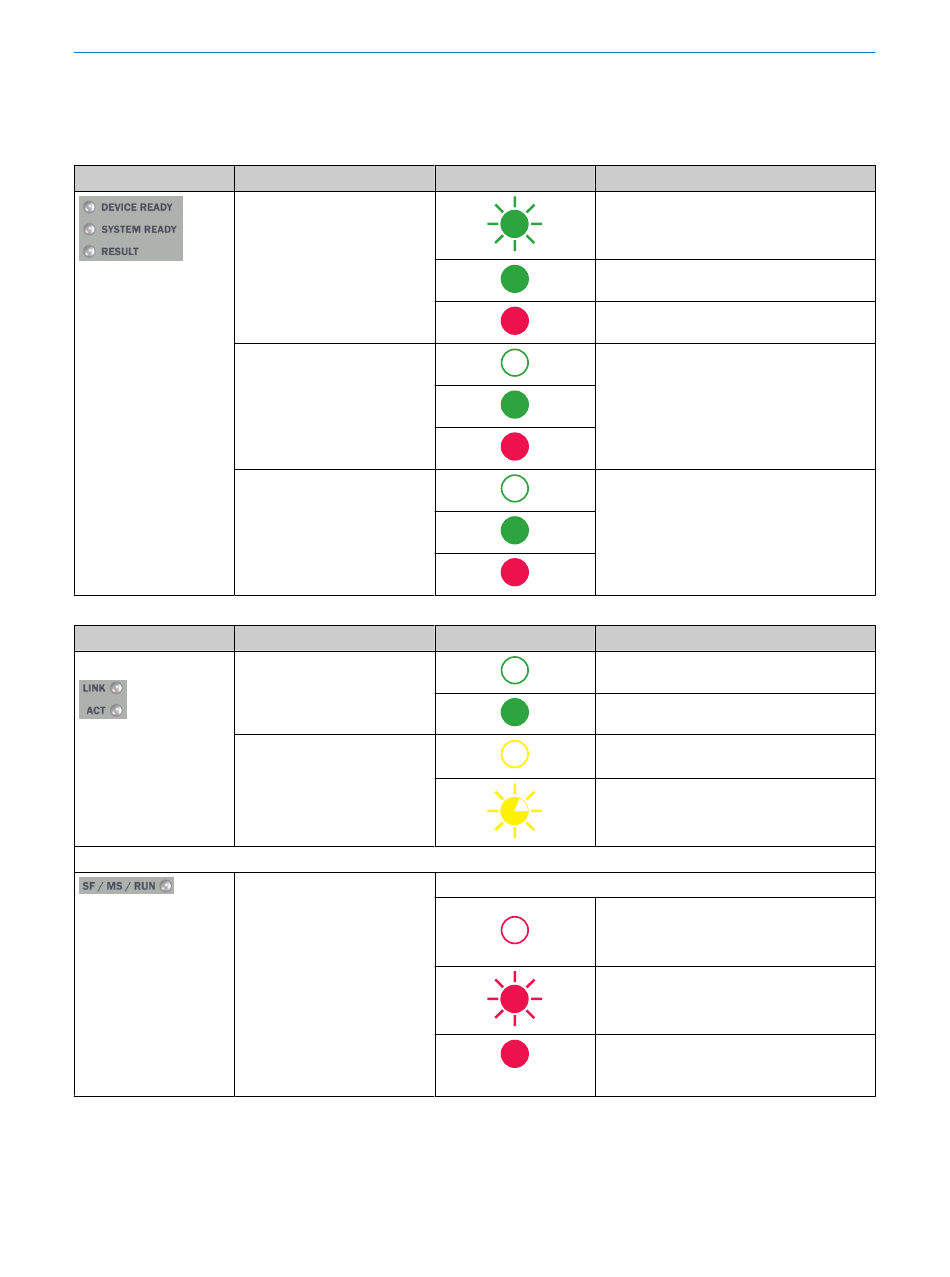

8.1.1 Lage und Funktion der LEDs
Device-Status
Tabelle 5: LEDs Gerätestatus
LEDs Bezeichnung
DEVICE READY
SYSTEM READY
RESULT
Tabelle 6: LEDs Feldbusstatus (nur SIM2000-2 P)
LEDs Bezeichnung
X9-X10 Feldbus P1-P2 LINK
ACT
PROFINET
SF
28 B E T R I E B S A N L E I T U N G | SIM2000-2 P & SIM2000-2 C
LED-Verhalten Beschreibung
Gerät bootet
Runlevel READY, keine Fehler erkannt
Runlevel READY, Fehler beim Bootvorgang
System READY, keine Fehler im Track &
Trace System erkannt
Benutzerdefiniert
LED-Verhalten Beschreibung
Gerät hat keine Verbindung zum Ethernet
Gerät hat eine Verbindung zum Ethernet
Gerät sendet und empfängt keine Ether‐
net-Frames
Gerät sendet und empfängt Ethernet-Fra‐
mes
Systemfehler
Kein Fehler
DCP-Signal-Service wird über den Bus aus‐
gelöst: Gerät nicht oder nicht korrekt konfi‐
guriert; Konfiguration prüfen
Watchdog Time-out: Channel-, Generische
oder Erweiterte Diagnose liegen vor; Sys‐
temfehler
