SICK SIM2000-2 P Betriebsanleitung Seite 31

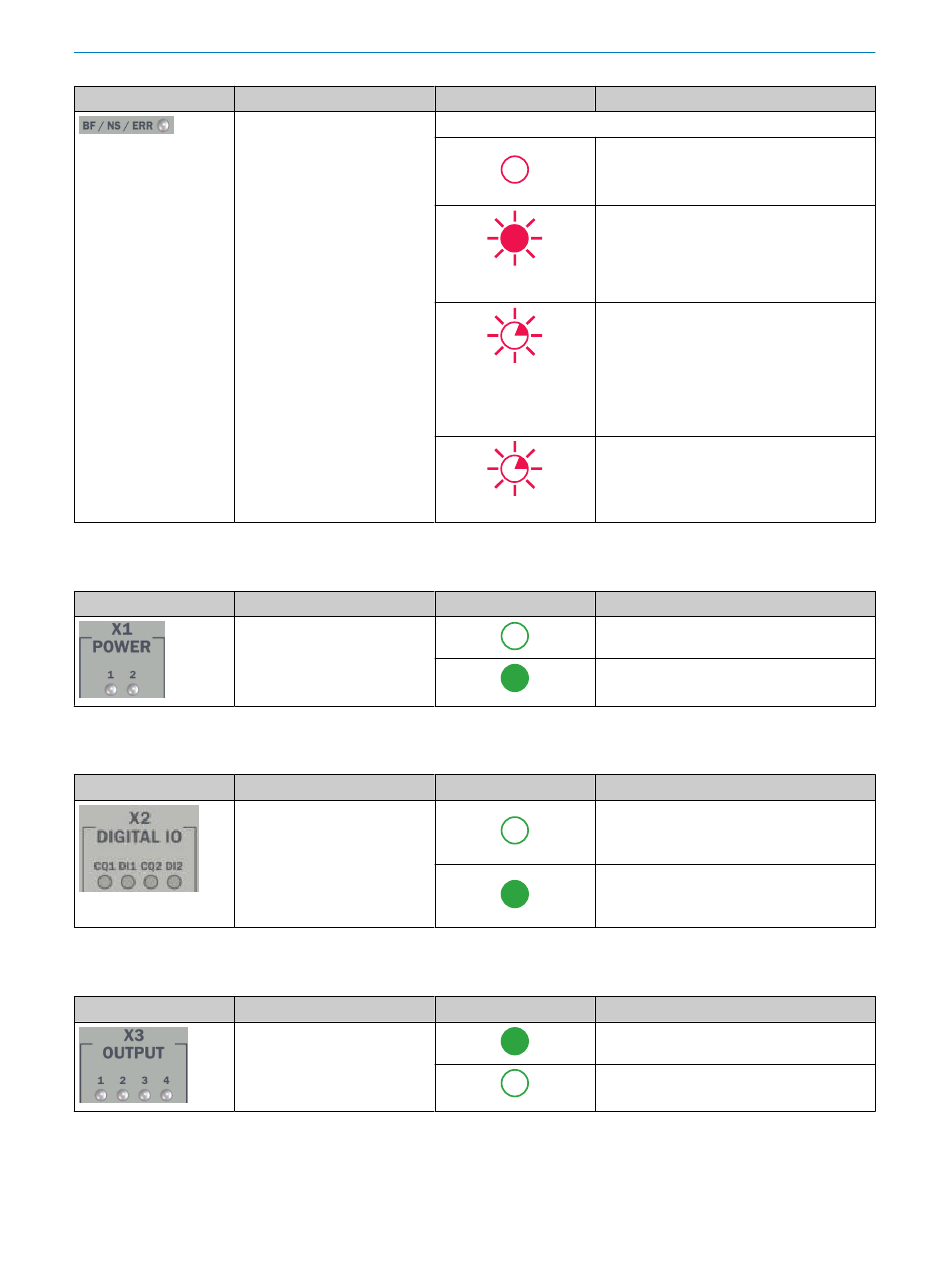

LEDs Bezeichnung
ERR
X1 - POWER
Tabelle 7: LEDs Power
LEDs Bezeichnung
1; 2
X2 - DIGITAL IO
Tabelle 8: LEDs Digital IO
LEDs Bezeichnung
C/Q1; DI1; C/Q2; DI2
X3 - OUTPUT
Tabelle 9: LEDs Output
LEDs Bezeichnung
1; 2; 3; 4
8025453/1IXW/2023-03-21 | SICK
Irrtümer und Änderungen vorbehalten
LED-Verhalten Beschreibung
Error-Status
Kein Fehler: Die EtherCAT-Kommunikation
des Gerätes ist in Betrieb.
Ungültige Konfiguration: Allgemeiner Kon‐
figurationsfehler Mögliche Ursache: Eine
durch den Master vorgegebene Statusän‐
derung ist aufgrund von Register- oder
(2,5 kHz)
Objekteinstellungen nicht möglich.
Lokaler Fehler: Die Slave-Gerät-Applika‐
tion hat den EtherCAT-Status eigenständig
geändert. Mögliche Ursache 1: Ein Host-
Watchdog-Timeout ist aufgetreten. Mögli‐
(Einfach-Blitz)
che Ursache 2: Synchronisationsfehler,
das Gerät wechselt automatisch nach
Safe-Operational.
Prozessdaten-Watchdog-Timeout: Ein Pro‐
zessdaten-Watchdog-Timeout ist aufgetre‐
ten. Mögliche Ursache: Sync-Manager-
Watchdog-Timeout.
(Doppel-Blitz)
LED-Verhalten Beschreibung
Versorgungsspannung liegt nicht an
Versorgungsspannung liegt an
LED-Verhalten Beschreibung
IO LINK Modus: Keine Datenaktivität
Dig-IO-Modus: Status aktueller
Signal-Pegel = Low
IO LINK Modus: Datenaktivität
Dig-IO-Modus: Status aktueller
Signal-Pegel = High
LED-Verhalten Beschreibung
Keine Spannung am Anschluss
Spannung liegt am Anschluss an
B E T R I E B S A N L E I T U N G | SIM2000-2 P & SIM2000-2 C
8
BEDIENUNG
31
