6.4 Übersicht Anschlüsse
8023513/1CC6/2021-07-28 | SICK
Irrtümer und Änderungen vorbehalten
WICHTIG
Gefahr der Beschädigung/Fehlfunktion durch falsche PIN-Zuordnung
Bei fehlerhaften Verdrahtungen der Stecker/Buchsen kann es zu Beschädigungen oder
Fehlfunktionen am System kommen.
Datenblätter des Leitungsherstellers beachten.
■
PIN-Belegung beachten.
■

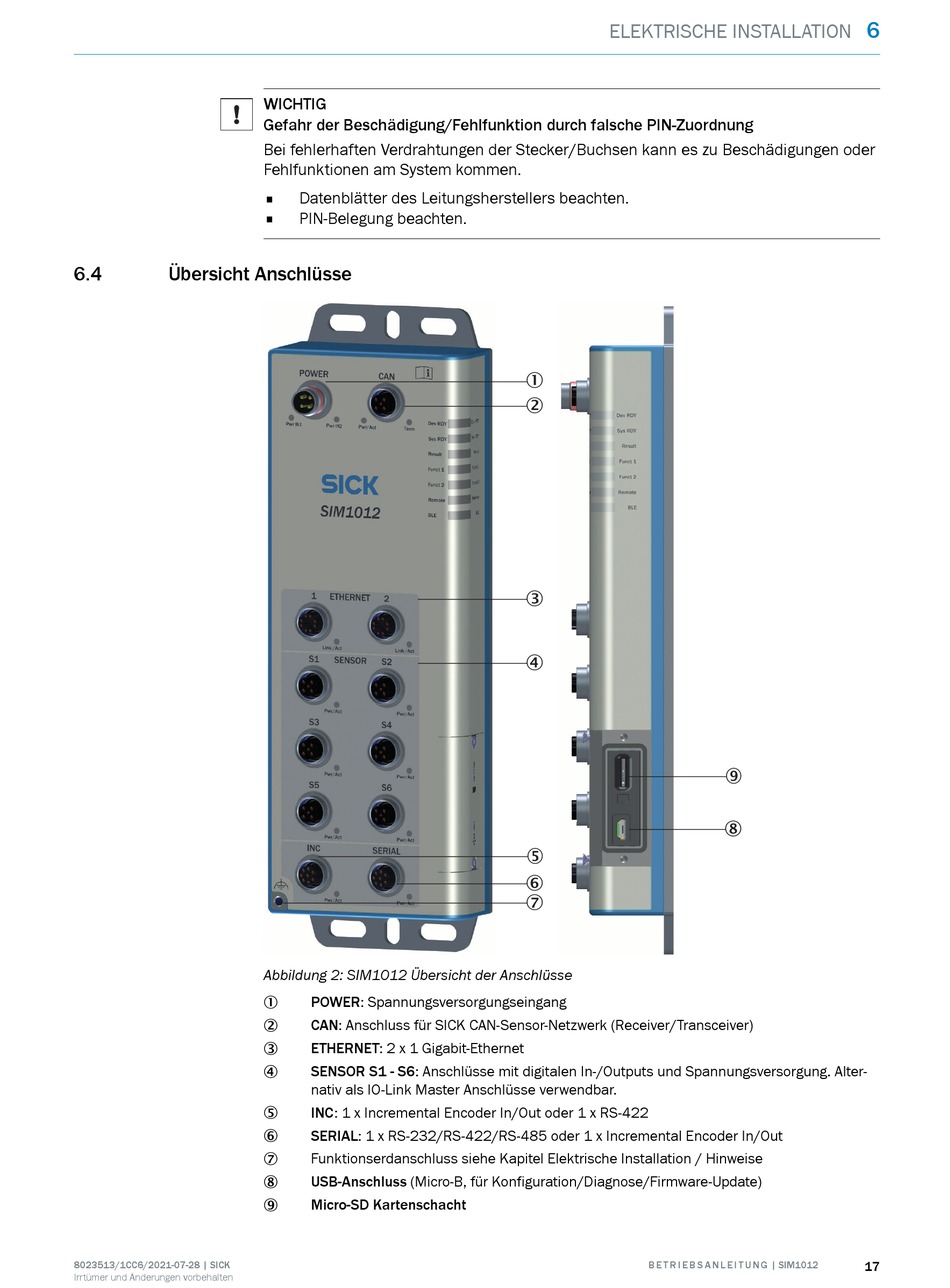

Abbildung 2: SIM1012 Übersicht der Anschlüsse
POWER: Spannungsversorgungseingang
1
CAN: Anschluss für SICK CAN-Sensor-Netzwerk (Receiver/Transceiver)
2
ETHERNET: 2 x 1 Gigabit-Ethernet
3
SENSOR S1 - S6: Anschlüsse mit digitalen In-/Outputs und Spannungsversorgung. Alter‐
4
nativ als IO-Link Master Anschlüsse verwendbar.
INC: 1 x Incremental Encoder In/Out oder 1 x RS-422
5
SERIAL: 1 x RS-232/RS-422/RS-485 oder 1 x Incremental Encoder In/Out
6
Funktionserdanschluss siehe Kapitel Elektrische Installation / Hinweise
7
USB-Anschluss (Micro-B, für Konfiguration/Diagnose/Firmware-Update)
8
Micro-SD Kartenschacht
9
ELEKTRISCHE INSTALLATION
1
2
3
4
5
6
7
