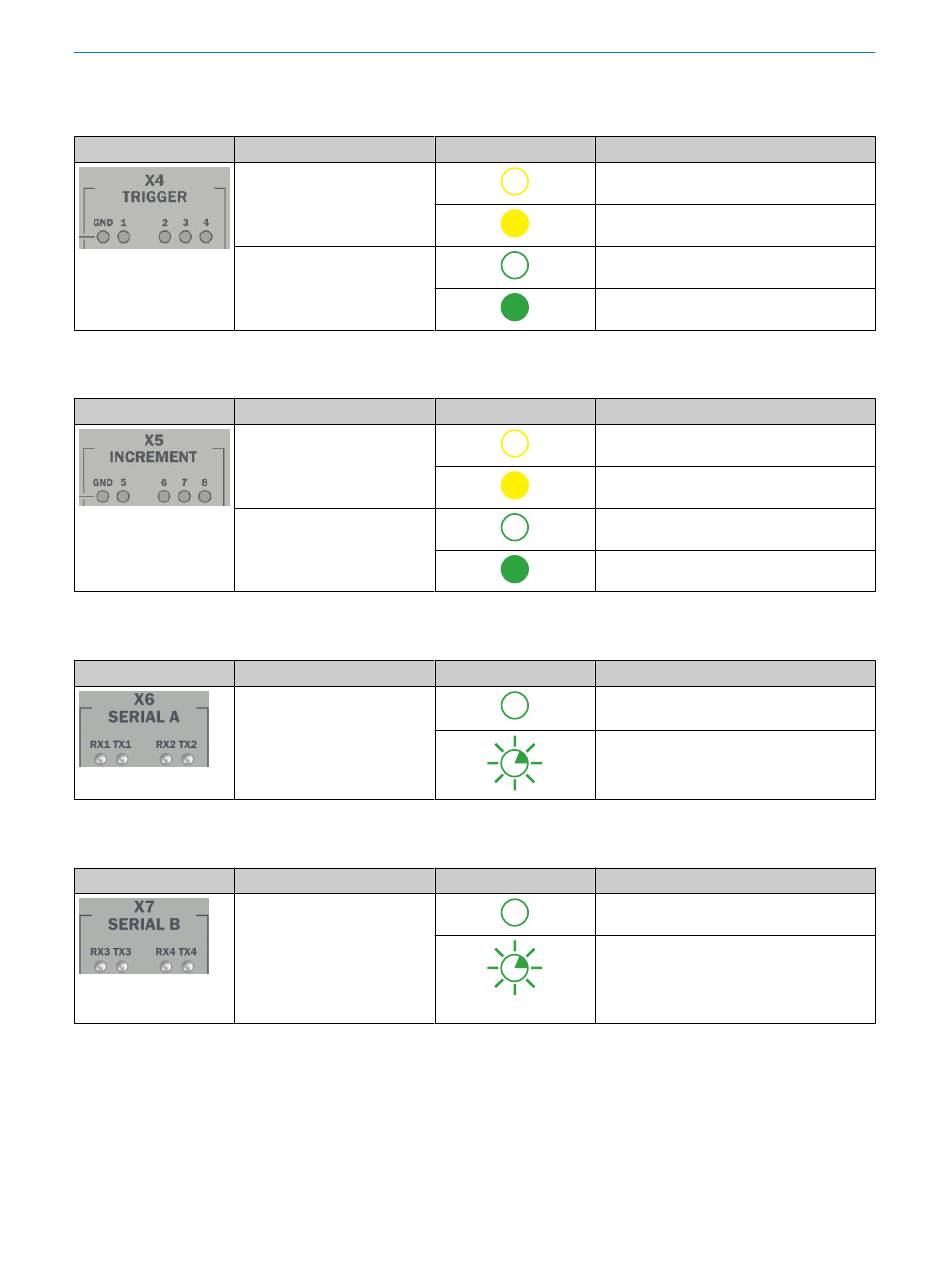

BEDIENUNG
X4 - TRIGGER
Tabelle 10: LEDs Trigger
LEDs Bezeichnung
GND
1; 2; 3; 4
X5 - INCREMENT
Tabelle 11: LEDs Increment
LEDs Bezeichnung
GND
5; 6; 7; 8
X6 - SERIAL A (nur SIM2000-2 P)
Tabelle 12: LEDs Serial A
LEDs Bezeichnung
Rx1; Tx1; Rx2; Tx2
X7 - SERIAL B
Tabelle 13: LEDs Serial B
LEDs Bezeichnung
Rx3; Tx3; Rx4; Tx4
32 B E T R I E B S A N L E I T U N G | SIM2000-2 P & SIM2000-2 C
LED-Verhalten Beschreibung
GND-Schalter S1 auf GND ISO
GND-Schalter S1 auf GND
Aktueller Signal-Pegel = Low
Aktueller Signal-Pegel = High
LED-Verhalten Beschreibung
GND-Schalter S2 auf GND ISO
GND-Schalter S2 auf GND
Aktueller Signal-Pegel = Low
Aktueller Signal-Pegel = High
LED-Verhalten Beschreibung
Keine Signalaktivität
Signalaktivität
LED-Verhalten Beschreibung
Keine Signalaktivität
Signalaktivität
