4.4 INSTALLATION MIT DEM "FESTEN BAUSATZ ZUR SCHNELLEN BEFÜLLUNG" (Sonderausstattung)
Um den "festen Bausatz zur schnellen Befüllung" (Sonderausstattung) zu installieren, sind die folgenden Ausführungen zu
befolgen:

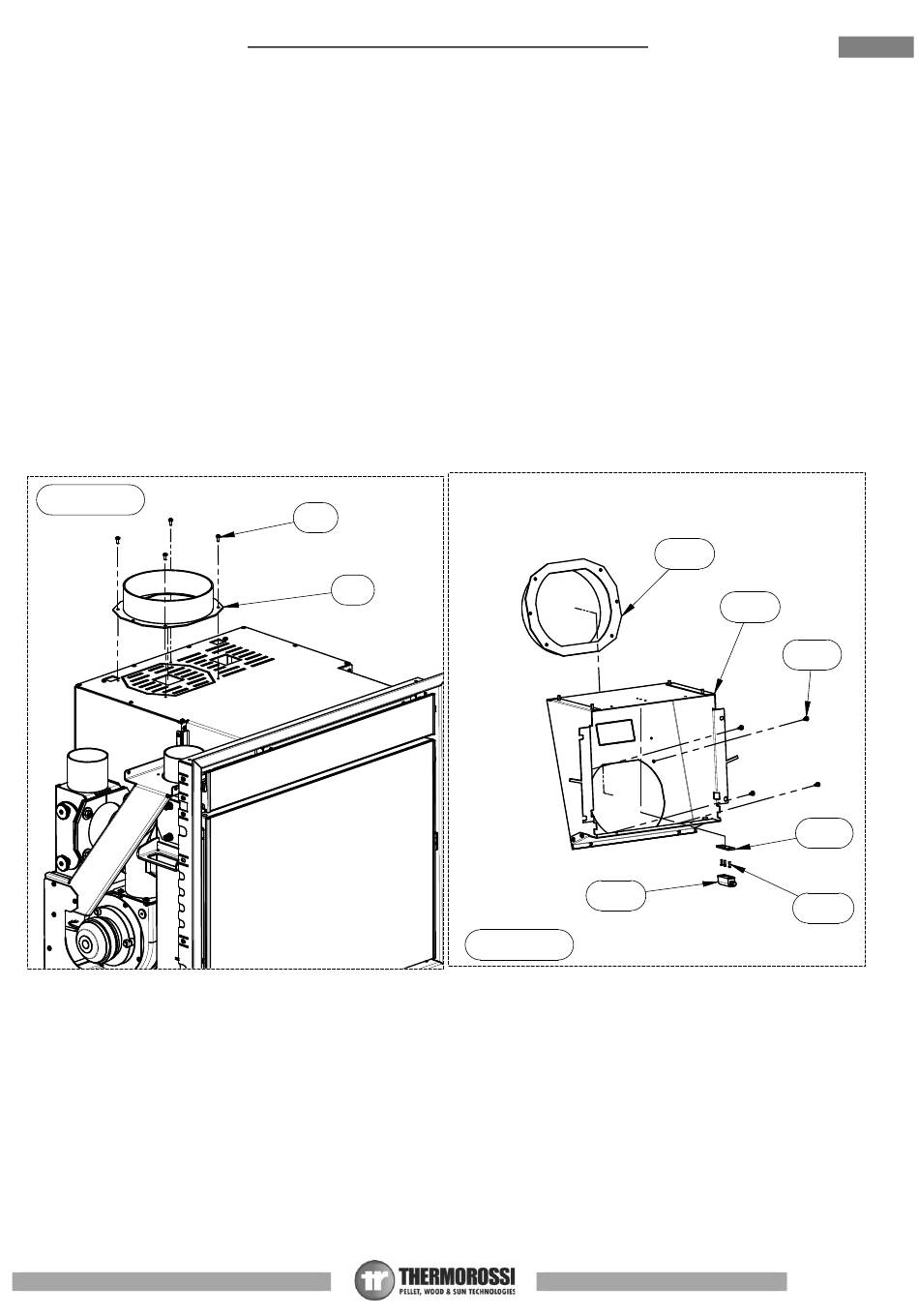

- Das Bundstück F mit den beiliegenden Schrauben A (TC+3,9 x 9,5) montieren, wie in Abbildung 1 gezeigt.
- Die Halterung des Zufuhrkanals AD und das Bundstück AC mit den Schrauben AE (TC +3,9 x 9,5) zusammenfügen. Danach den
Push-Pull-Magneten AH und die kleine Platte AF mit den Schrauben AG (TC +2,2 x 9,5) (Abbildung 2) befestigen.
- Die Halterung des soeben montierten Zufuhrkanals AD mit 4 Dübeln AI und Schrauben AL (Dübel nicht Teil des Lieferumfangs)
an der Kaminöffnung befestigen.
- Das Türchen AN1 mit den Stiften AN2, den Schrauben AN3 (TE 4x16) mit Distanzstücken AN4 (Sechskantausführungen) an das
Profil AN montieren. Schließlich die Baugruppe AN mit den Schrauben AO (TC 3,9 x 9,5) an die Halterung AD montieren
(Abbildung 3).
- Das Füllrohr montieren, wie in Abbildung 4 dargestellt. Das Zuleitungsrohr AA (im Lieferumfang enthaltenes Spiralrohr D. 180)
muss mit den 2 Schellen AB (Schellen D. 180 aus dem Lieferumfang) fixiert werden.
- Vergewissern Sie sich, dass sich im Pelletheizeinsatz ein Fenster für das Entfernen des Füllrohrs AA und der Schelle AB befindet,
damit sich der Einsatz entnehmen lässt.
- Der Rauchkanal mit dem Einsatz verbinden (Abbildung 6). Auf der linken Seite der Kaminhaube ist eine Öffnung vorzusehen, um
dies durchzuführen und das "T-Stück" des Einsatzes säubern zu können: fehlt diese Öffnung, wird die Gewährleistung
augenblicklich hinfällig.
ACHTUNG: Die Installation muss so ausgeführt werden, dass stets die Möglichkeit gegeben ist, den Einsatz für technische Eingriffe
auszuziehen.
