Installations-, Betriebs- und Wartungsanleitung
POPSTAR 6 – POPSTAR 10

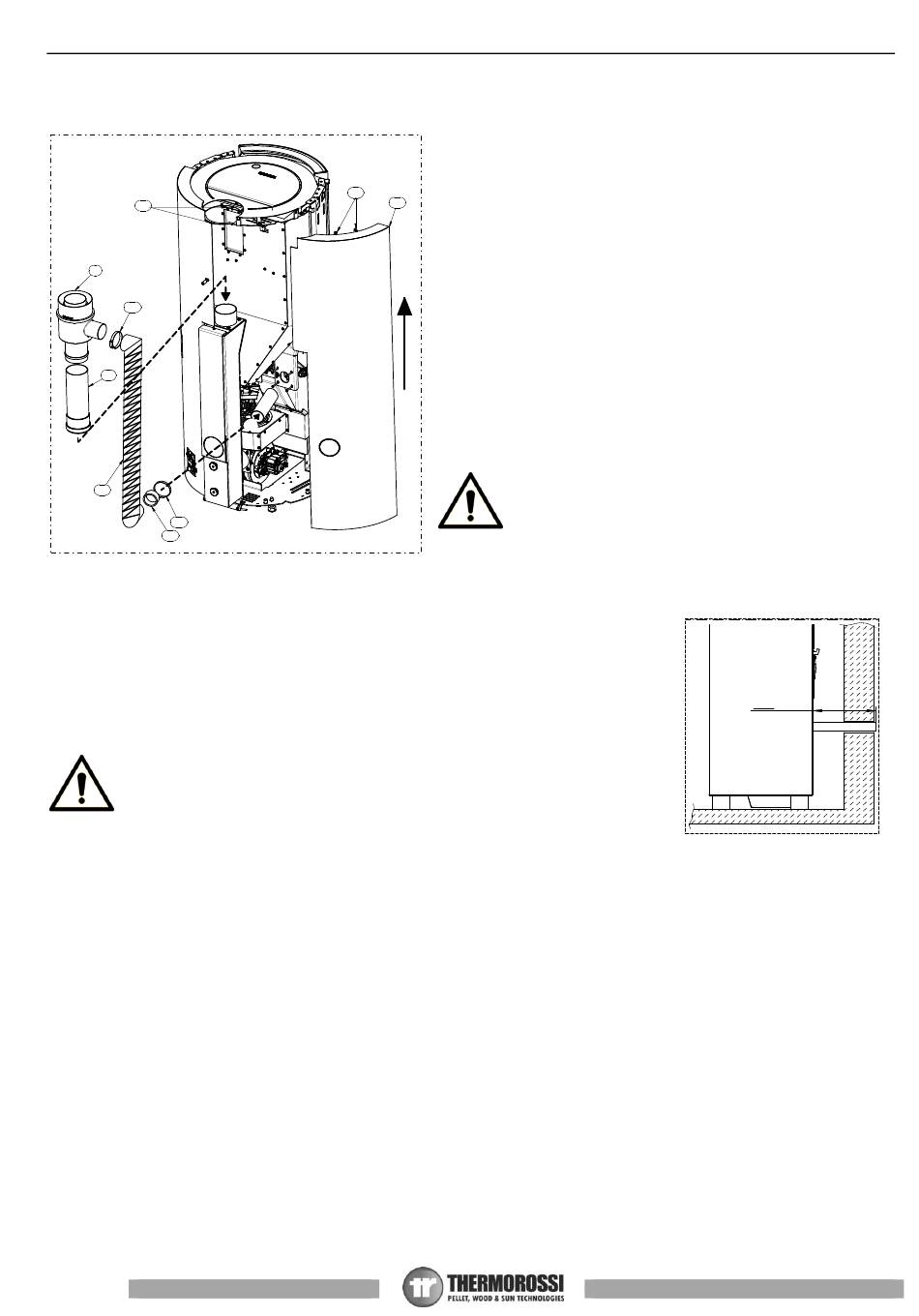

4.8 INSTALLATION DES BAUSATZES FÜR DEN "KOAXIALEN AUSTRITT" (SONDERAUSSTATTUNG)
R
I
M
L
N
M
O
Emissione: 27/07/2020
Revisione:
4.9 BEZUG DER VERBRENNUNGSLUFT VON AUSSEN
Das Gerät ist mit einem Eintritt für die direkt von außerhalb des Gebäudes entnommenen
Verbrennungsluft ausgestattet. Den vorgelochten Verschluss entfernen, der sich in der
Seitenwand (F) befindet und den Lufteinlass des Gerätes über entsprechende Rohrleitungen,
die gegen hohe Temperaturen beständig sein müssen, mit der gebäudeexternen Luft
verbinden. Die Rohrleitungslänge darf maximal 600 mm betragen.
ACHTUNG: Die Saugführung muss mit einem Gitter geschützt sein und darf nie
verstopfen. Das Schutzgitter muss monatlich überprüft und gesäubert werden.
Außerdem besteht die Pflicht, am Endstück der Führung einen geeigneten
Windabweise zu installieren.
S.17
Wird das Kit für den koaxialen Austritt (Sonderausstattung) erworben, ist die
folgende Prozedur zu befolgen:
1)
Die beiden Schrauben (P) lockern und die Seitenwand (Q) nach oben
P
Q
herausheben.
2)
Die vorgeschnittenen Profile (R) mithilfe einer Zange entfernen.
3)
Den Halsring aus Gummi (O) außen am Rohr für die Ansaugung der
Verbrennungsluft des Gerätes anbringen.
4)
Das biegsame Rohr (N) auf den Halsring aus Gummi (O) setzen und mit
der Stahlschelle (M) zusammendrücken.
5)
Das Rohr (L) auf den Rauchaustritt des Gerätes setzen. Vergewissern Sie
sich, dass die Dichtung vorhanden ist und dicht schließt.
6)
Das Verbindungsrohr (I) auf das soeben installierte Rohr (L) setzen.
Vergewissern Sie sich, dass die Dichtung vorhanden ist und dicht
schließt.
7)
Das biegsame Rohr (N) auf das soeben installierte Verbindungsrohr (I)
setzen und mit der Stahlschelle (M) fixieren.
8)
Den Rauchkanal anschließen und die Seitenwand (Q) wieder anbringen.
Revisione
Descrizione
Figura 1
LAMIERA
Il fornitore è responsabile della corretta realizzazione del
particolare com e indicano le viste di progetto; lo sviluppo
piano deve essere verificato ed eventualm ente m odificato dal
fornitore in funzione delle macchine di piegatura che
andranno a realizzare il particolare.
ACHTUNG:
Vergewissern
Autore
Verbindungsstücke einwandfrei befestigt sind und dicht
schließen.
FLANGIA
PRE-TAGLIATA
