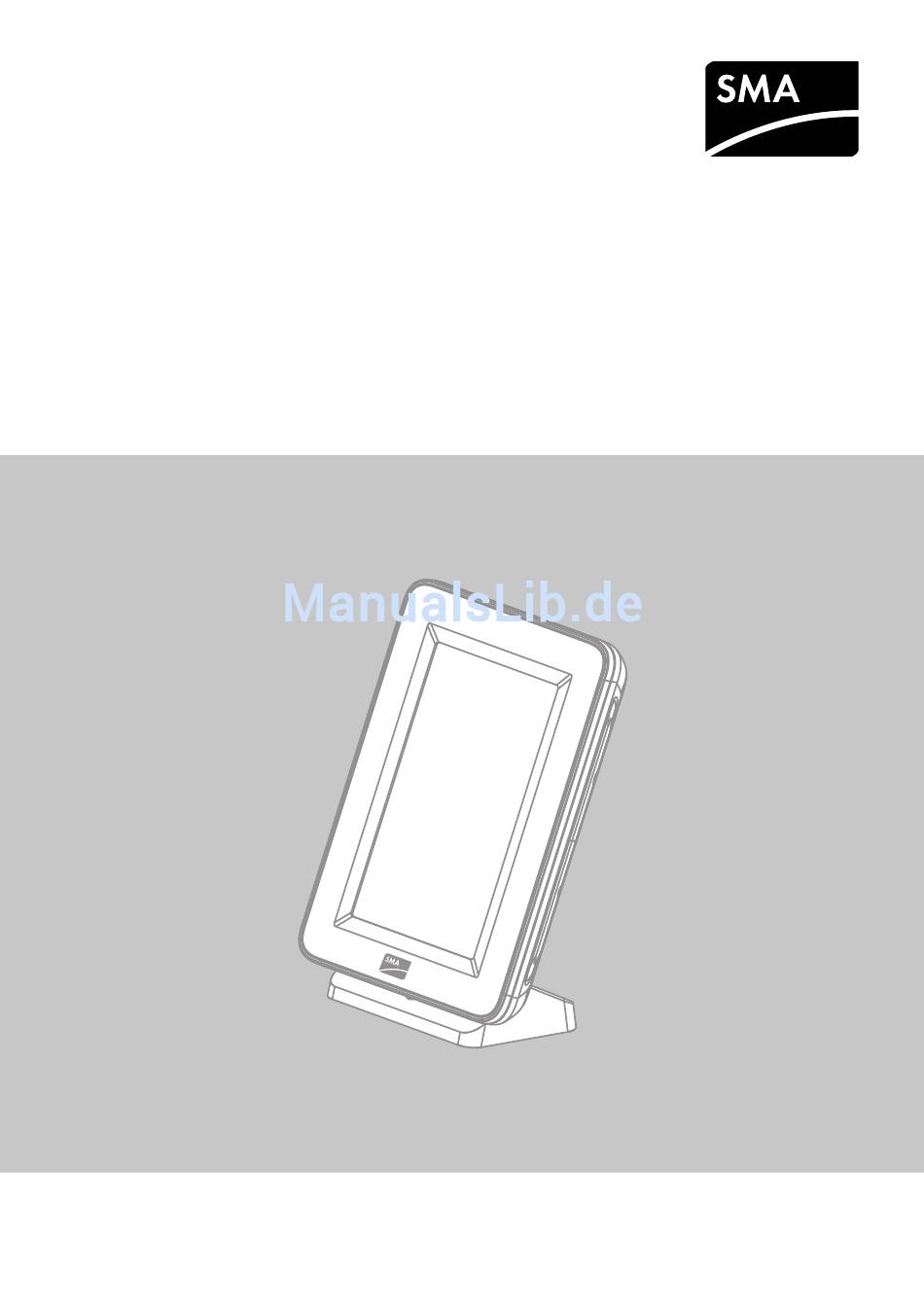

- Seite 1 Bedienungsanleitung SUNNY VIEW SunnyView-BA-de-13 | Version 1.3 DEUTSCH...
-
Seite 2: Rechtliche Bestimmungen
Sie bei der SMA Service Line anfragen. Copyright-Vermerke sind im Source Code hinterlegt. Des Weiteren verwendet das Sunny View die Apache License 2.0 mit der Android Version 2.2 (API Level 8 Rev. 2). Eine Kopie der Apache License 2.0 finden Sie auf der beigefügten CD. -
Seite 3: Inhaltsverzeichnis
5.3.1 Dias ohne SMA CT Meter ....... . 17 5.3.2 Dia mit SMA CT Meter ........18 5.4 Online-Daten . - Seite 4 9.4 Sicherungskopie erstellen ....... . . 36 9.5 Daten des Sunny View aus Sicherungskopie wiederherstellen ..37 10 Außerbetriebnahme.
-
Seite 5: Hinweise Zu Diesem Dokument
SMA Solar Technology AG / SMA America, LLC 1 Hinweise zu diesem Dokument 1 Hinweise zu diesem Dokument Gültigkeitsbereich Dieses Dokument gilt für den Gerätetyp „VIEW-10.GR1“ (Sunny View). Zielgruppe Dieses Dokument ist für Endanwender. Symbole Symbol Erklärung Warnhinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu schwerer Verletzung führt... - Seite 6 1 Hinweise zu diesem Dokument SMA Solar Technology AG / SMA America, LLC Nomenklatur Vollständige Benennung Benennung in diesem Dokument System aus PV‑Generator, Geräten zur Überwachung Anlage von Anlagen und Wechselrichtern ® Bluetooth SMA Bluetooth Wireless Technology SMA Solar Technology AG SMA America, LLC SMA Solar Technology Canada Inc.
-
Seite 7: Sicherheit
Ort gültigen Normen und Richtlinien ein. Ein anderer Einsatz kann zu Personen- oder Sachschäden führen. • Das Sunny View nur mit dem mitgelieferten Steckernetzteil und in dem dafür vorgesehenen Spannungsbereich betreiben (siehe Kapitel 12 „Technische Daten“, Seite 44). Die in Papierform und auf CD-ROM beigefügten Dokumentationen sind Bestandteil des Produkts. -
Seite 8: Sicherheitshinweise
• SMA Wechselrichter mit nachgerüstetem SMA Bluetooth Piggy-Back /SMA Bluetooth Piggy-Back Plus ab Firmware-Version 02.00.00.R. Eine Auflistung der unterstützten Wechselrichter erhalten Sie in der Anleitung des SMA Bluetooth Piggy-Back/SMA Bluetooth Piggy-Back Plus. • Sunny Backup mit nachgerüstetem SMA Bluetooth Piggy-Back Off-Grid ab Firmware-Version 01.00.00.R. -
Seite 9: Produktbeschreibung

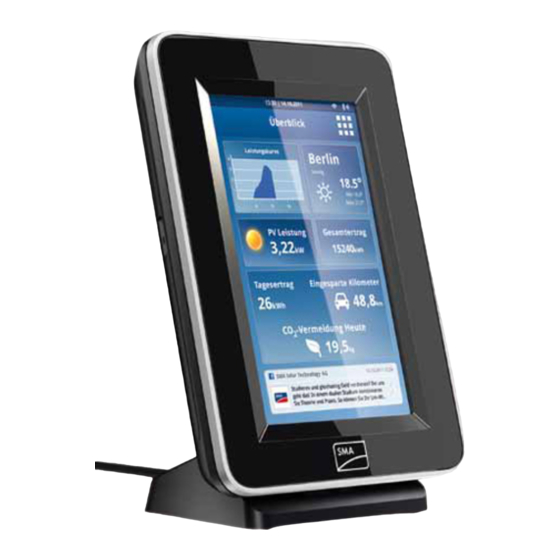

Das Sunny View ist ein Kommunikationsgerät, das Daten von SMA Wechselrichtern empfängt, anzeigt und speichert. Das Sunny View zeigt die Anlagendaten in Form von Dias auf dem Display an. Das Sunny View kann sich über WLAN mit dem Internet verbinden. Bei bestehender Internetverbindung kann das Sunny View Newsfeeds und Wetterdaten anzeigen. - Seite 10 3 Produktbeschreibung SMA Solar Technology AG / SMA America, LLC Abbildung 2: Prinzip einer Anlage mit Sunny View (Beispiel) SunnyView-BA-de-13 Bedienungsanleitung...
-
Seite 11: Typenschild
SMA Solar Technology AG / SMA America, LLC 3 Produktbeschreibung 3.2 Typenschild Das Typenschild identifiziert das Produkt eindeutig. Das Typenschild befindet sich auf der Rückseite des Produkts. Wenn das Produkt auf dem Standfuß aufgestellt ist, müssen Sie das Produkt vom Standfuß... -
Seite 12: Bedienung
4 Bedienung SMA Solar Technology AG / SMA America, LLC 4 Bedienung 4.1 Menüstruktur Das Menü besteht aus mehreren Menüpunkten. Über die Menüpunkte können Sie die Anzeige der Dias steuern und Einstellungen für das Sunny View vornehmen. Sie können das Menü über aufrufen (zur Position des Symbols siehe Kapitel 5.2). - Seite 13 SMA Solar Technology AG / SMA America, LLC 4 Bedienung Einstellungen Drahtlos Bluetooth Verbindungsqualität NetID Aktualisieren nach Wi-Fi Aktualisieren nach Andere Netzwerke PV‑Anlage Neu Suche Anlagensuche Gerätesuche Information Anlagenpasswort Service Update Werkseinstellungen Sicherungskopie Sicherungskopie erstellen Sicherungskopie wiederherstellen Bedienungsanleitung SunnyView-BA-de-13...
-
Seite 14: Sunny View Bedienen
Die Navigation und Eingabe am Sunny View erfolgen durch Berührung des Displays mit dem Finger oder mit dem mitgelieferten Eingabestift. Beschädigung des Displays durch spitze oder scharfkantige Gegenstände • Das Sunny View mit dem Finger oder einem Eingabestift für Touchscreens bedienen. Symbol Name Beschreibung Schaltfläche... -
Seite 15: Menüpunkt Home
SMA Solar Technology AG / SMA America, LLC 5 Menüpunkt Home 5 Menüpunkt Home 5.1 Einteilung der Home‑Dias Die Dias des Menüpunkts Home zeigen den Status der Anlage und die Anlagendaten an. Bei bestehender Internetverbindung zeigen die Home-Dias Online-Daten aus dem Internet an. Die Dias in der Diashow wechseln automatisch nach der eingestellten Anzeigedauer (siehe Kapitel 8.20). -
Seite 16: Einteilung Der Kopfzeile
5 Menüpunkt Home SMA Solar Technology AG / SMA America, LLC 5.2 Einteilung der Kopfzeile Die Kopfzeile der Home‑Dias befindet sich im oberen Abschnitt des Displays. Abbildung 4: Einteilung der Kopfzeile Position Bezeichnung Beschreibung Name Name des Dias Datum und Zeit... -
Seite 17: Anlagendaten
SMA Solar Technology AG / SMA America, LLC 5 Menüpunkt Home 5.3 Anlagendaten Die Anlagendaten unterteilen sich in mehrere Dias. Sie können die Dias nach links oder rechts durchblättern. Die Dias wechseln automatisch nach eingestellter Zeit. Sie können die eingestellte Zeit ändern (siehe Kapitel 8.20 „Anzeigedauer der Diashow ändern“, Seite 32). -
Seite 18: Dia Mit Sma Ct Meter
5 Menüpunkt Home SMA Solar Technology AG / SMA America, LLC 5.3.2 Dia mit SMA CT Meter Bezeichnung Beschreibung Überblick Gibt einen Überblick über alle Erträge der Anlage Aktuelle Leistungsübersicht Zeigt die momentane Leistung der Anlage, die aktuell verbrauchte Energie, Netzeinspeisung bzw. Netzbezug... -
Seite 19: Online-Daten
Als Online-Daten stehen Newsfeeds und Wetterdaten zur Verfügung. Das Sunny View zeigt jeweils die letzten 10 Meldungen, die nicht älter als 7 Tage sind. Bedienelemente innerhalb der Meldungen, z. B. Hyperlinks, funktionieren nicht. Die Anzeigen lassen sich einzeln aktivieren und deaktivieren (siehe Kapitel 8.19 „Online-Daten einrichten“, Seite 32). -
Seite 20: Menüpunkt Charts
Der Menüpunkt Charts visualisiert den Ertrag der gesamten Anlage oder eines Wechselrichters in Abhängigkeit vom gewählten Zeitraum. Nur für Japan: Bei bestehender Bluetooth Verbindung mit dem SMA CT Meter zeigt das Sunny View auch den Eigenverbrauch und den Netzbezug an. Das Tages-, Monats- und Jahresdiagramm lässt sich jeweils durch Schieben nach links oder rechts durchblättern. - Seite 21 Bezeichnung Tages-, Monats-, Jahres- oder Gesamtverbrauch* Eigenverbrauchsrate* Netzeinspeisung* Tages-, Monats-, Jahres- oder Gesamtertrag** * Nur mit SMA CT Meter ** Ohne SMA CT Meter zeigt Sunny View im Tagesdiagramm zusätzlich die aktuelle Leistung an. Bedeutung der Farben des Diagramms mit SMA CT Meter Farbe Bedeutung Blau Netzeinspeisung Grün...
-
Seite 22: Menüpunkt Ereignisse
7 Menüpunkt Ereignisse SMA Solar Technology AG / SMA America, LLC 7 Menüpunkt Ereignisse Der Menüpunkt Ereignisse zeigt alle Fehlermeldungen, Warnungen und Informationen an. Vorgehen: • Um den Menüpunkt Ereignisse aufzurufen, > Ereignisse wählen. Abbildung 6: Aufbau der Ereignismeldung Position Bezeichnung Auswahlfeld zum Anzeigen von Informationen... -
Seite 23: Symbole Und Bedeutung Der Ereignistypen
SMA Solar Technology AG / SMA America, LLC 7 Menüpunkt Ereignisse Ereignistypen Es gibt 3 Ereignistypen, die das Sunny View mit Symbolen anzeigt: Ereignistyp Beschreibung Fehler Der Wechselrichter funktioniert nicht ordnungsgemäß und speist nicht mehr ein. • Um mehr Informationen zu erhalten, die Details zu dem Ereignis öffnen. -
Seite 24: Menüpunkt Einstellungen
8 Menüpunkt Einstellungen SMA Solar Technology AG / SMA America, LLC 8 Menüpunkt Einstellungen 8.1 Display-Helligkeit anpassen > Einstellungen > Allgemein > Anzeige wählen. 2. Schieberegler für Helligkeit nach rechts oder links schieben, bis die gewünschte Helligkeit erreicht ist. 8.2 Display deaktivieren Sie können das Display deaktivieren oder einstellen, dass das Display nach einer bestimmten Zeit automatisch deaktiviert wird. -
Seite 25: Fehleralarm Einstellen
SMA Solar Technology AG / SMA America, LLC 8 Menüpunkt Einstellungen 8.4 Fehleralarm einstellen Der Fehleralarm ertönt, wenn ein Fehler eintritt. Wird der Fehler nicht behoben, ertönt der Fehleralarm nach dem eingestellten Intervall erneut. Vorgehen: > Einstellungen > Allgemein > Töne wählen. 2. Um den Fehleralarm zu aktivieren, das Auswahlfeld Fehleralarm aktivieren. -
Seite 26: Ländereinstellungen Vornehmen
8 Menüpunkt Einstellungen SMA Solar Technology AG / SMA America, LLC 8.8 Ländereinstellungen vornehmen > Einstellungen > Allgemein > International > Land wählen. 2. Gewünschtes Land wählen. 3. Ländereinstellungen prüfen. Bei Bedarf Ländereinstellung anpassen. Tipp: Mit der Schaltfläche [Zurücksetzen] lassen sich die Ländereinstellungen auf den Standardwert zurücksetzen. -
Seite 27: Neue Anlage Suchen
SMA Solar Technology AG / SMA America, LLC 8 Menüpunkt Einstellungen 8.10 Neue Anlage suchen Wenn das Sunny View eine andere Anlage überwachen soll, können Sie nach einer neuen Anlage suchen. Voraussetzung: ☐ In der Anlage dürfen sich maximal 12 Wechselrichter befinden. -
Seite 28: Neues Gerät Hinzufügen
8 Menüpunkt Einstellungen SMA Solar Technology AG / SMA America, LLC 8.11 Neues Gerät hinzufügen Wenn Sie neue Geräte in Betrieb nehmen und das Sunny View ein Gerät nicht automatisch zur Anlage hinzufügt, müssen Sie die Gerätesuche ausführen. Voraussetzungen: ☐ In der Anlage dürfen sich maximal 12 Wechselrichter befinden. -
Seite 29: Vorhandenes Gerät Mit Neuem Gerät Ersetzen
SMA Solar Technology AG / SMA America, LLC 8 Menüpunkt Einstellungen 8.12 Vorhandenes Gerät mit neuem Gerät ersetzen Wenn Sie bestehende Geräte durch neue Geräten ersetzen, müssen Sie die Gerätesuche im Sunny View ausführen. Voraussetzung: ☐ Das neue Gerät muss die gleiche NetID haben wie alle anderen Geräte der Anlage (siehe Anleitung des Bluetooth Geräts). -
Seite 30: Vorgehen Bei Verlust Des Anlagenpassworts
SMA Solar Technology AG / SMA America, LLC 8.14 Vorgehen bei Verlust des Anlagenpassworts Wenn Sie das Anlagenpasswort vergessen haben, kontaktieren Sie die SMA Service Line. Sie erhalten für jedes Gerät einen Personal Unlocking Key (PUK), mit dem sich das Gerät entsperren lässt. -
Seite 31: Wlan-Verbindung Einrichten
8 Menüpunkt Einstellungen 8.17 WLAN‑Verbindung einrichten Die WLAN‑Verbindung stellt über einen Router eine drahtlose Verbindung mit dem Internet her. Sie können das Intervall einstellen, wie oft das Sunny View die Online-Daten aktualisiert. Die WLAN‑Verbindung ist werkseitig deaktiviert. Anforderungen an den Router: ☐... -
Seite 32: Bluetooth Verbindung Prüfen Und Einrichten
SMA Solar Technology AG / SMA America, LLC 8.18 Bluetooth Verbindung prüfen und einrichten Die Verbindung des Sunny View mit Ihrer Anlage erfolgt über Bluetooth. Sie können die Qualität der Bluetooth Verbindung und die NetID prüfen und einstellen, wie oft das Sunny View Anlagendaten aktualisiert. Funkreichweite im Innenbereich Die Funkreichweite im Innenbereich ist abhängig von dämpfenden Materialien (z. -
Seite 33: Pv-Visualisierung Auswählen
8 Menüpunkt Einstellungen 8.21 PV‑Visualisierung auswählen Sunny View zeigt ausschließlich Dias in der Diashow, die Sie ausgewählt haben. Bei einigen Dias müssen Sie zusätzliche Informationen über Eingabefelder, Auswahlfelder und Schieberegler einstellen. Weitere Informationen erhalten Sie über das Info-Symbol. Eine Übersicht über die Dias finden Sie im Kapitel „Anlagendaten“... -
Seite 34: Wartung Und Pflege
1. Wenn Sie mit der microSDHC‑Karte zuvor noch kein Update durchgeführt haben, die microSDHC‑Karte an den Computer anschließen und auf der microSDHC‑Karte einen Dateiordner mit der Bezeichnung UPDATE anlegen. 2. Update‑Datei im Download-Bereich auf www.SMA-Solar.com herunterladen und auf der microSDHC-Karte in den Ordner UPDATE speichern. 3. Die microSDHC‑Karte vom Computer entfernen. -
Seite 35: Werkseinstellungen Wiederherstellen
9 Wartung und Pflege ✖ Die Meldung erscheint nicht? Die microSDHC-Karte wurde nicht erkannt. • Sicherstellen, dass die microSDHC-Karte korrekt in den Steckplatz des Sunny View geschoben ist. • Update erneut durchführen.. Die Update‑Datei ist fehlerhaft oder die microSDHC‑Karte ist fehlerhaft oder ungeeignet. -
Seite 36: Sicherungskopie Erstellen
Einstellungen auf die microSDHC-Karte. Damit lassen sich beim Austausch des Sunny View oder nach dem Herstellen der Werkseinstellungen alle Daten wiederherstellen. Sie können Sicherungskopien automatisch oder manuell erstellen. Bei der automatischen Sicherungskopie erstellt das Sunny View in regelmäßigen Abständen automatisch eine Sicherungskopie. Voraussetzung: ☐... -
Seite 37: Daten Des Sunny View Aus Sicherungskopie Wiederherstellen
SMA Solar Technology AG / SMA America, LLC 9 Wartung und Pflege 9.5 Daten des Sunny View aus Sicherungskopie wiederherstellen Überschreiben von Anlagendaten und Einstellungen Beim Wiederherstellen einer Sicherungskopie werden alle Anlagendaten und Einstellungen überschrieben. Voraussetzung: ☐ Eine microSDHC-Karte mit Sicherungskopie muss sich im Steckplatz befinden. -
Seite 38: Außerbetriebnahme
SMA Solar Technology AG / SMA America, LLC 10 Außerbetriebnahme 10.1 Sunny View außer Betrieb nehmen • Steckernetzteil aus dem Sunny View und der Steckdose ziehen. 10.2 Sunny View entsorgen • Sunny View nach den am Installationsort geltenden Entsorgungsvorschriften für Elektronikschrott entsorgen. SunnyView-BA-de-13 Bedienungsanleitung... -
Seite 39: Fehlersuche
SMA Solar Technology AG / SMA America, LLC 11 Fehlersuche 11 Fehlersuche Problem Ursache Sunny View listet nicht die In Ihrer Anlage ist kein Gerät in Funkreichweite des Sunny View. NetID Ihrer Anlage auf. Abhilfe: • Abstand zwischen Sunny View und Gerät der Anlage verringern. - Seite 40 11 Fehlersuche SMA Solar Technology AG / SMA America, LLC Problem Ursache Sunny View listet nicht alle Wechselrichter mit nachgerüstetem SMA Bluetooth Piggy‑Back Geräte Ihrer Anlage auf. (wenn vorhanden) schalten sich nachts ab. Deshalb kann Sunny View nachts keine Verbindung zu diesen Wechselrichtern aufbauen.
- Seite 41 SMA Solar Technology AG / SMA America, LLC 11 Fehlersuche Problem Ursache Alarmton ist zu hören. Bei einem Wechselrichter ist ein Fehler aufgetreten. Abhilfe: • Details zu dem Fehler aufrufen. • Installateur kontaktieren: Ereignismeldung und Seriennummer des Wechselrichters mitteilen, bei dem das Ereignis vorliegt.
- Seite 42 11 Fehlersuche SMA Solar Technology AG / SMA America, LLC Problem Ursache Es werden keine Online‑Daten WLAN Verbindung ist nicht aktiv. oder nicht alle Online‑Daten Abhilfe: angezeigt. • Sicherstellen, dass Router eingeschaltet ist. • Sicherstellen, dass der Router DHCP unterstützt. • Sicherstellen, dass am Router DHCP aktiviert ist.
- Seite 43 SMA Solar Technology AG / SMA America, LLC 11 Fehlersuche Problem Ursache Demo-Modus lässt sich nicht Der Demo-Modus funktioniert nur, wenn das Sunny View nicht mit aktivieren. einer Anlage verbunden ist. Abhilfe: • Werkseinstellung wiederherstellen (siehe Kapitel 9.3). WICHTIG: Wenn Sie die Werkseinstellungen des Sunny View wiederherstellen, werden alle Anlagendaten...
-
Seite 44: Technische Daten
12 Technische Daten SMA Solar Technology AG / SMA America, LLC 12 Technische Daten Mechanische Größen Breite x Höhe x Tiefe ohne Standfuß 151,9 mm x 109 mm x 23,5 mm (5,98 in x 4,29 in x 0,93 in) Breite x Höhe x Tiefe mit Standfuß 151,9 mm x 109 mm x 25,5 mm (5,98 in x 4,29 in. x 1 in) Gewicht ohne Standfuß... -
Seite 45: Ausstattung
SMA Solar Technology AG / SMA America, LLC 12 Technische Daten Kommunikation Bluetooth Wireless Technology Class 1 Wechselrichterkommunikation Maximale Geräteanzahl Wechselrichter Maximale Geräteanzahl SMA CT Meter Maximale Funkreichweite im Freifeld 100 m (328 ft) Ausstattung Display LC-Display Auflösung 480 px x 800 px Bedienung Touchscreen Speicher Ringspeicher* Speichervolumen intern für Anlagendaten... -
Seite 46: Kontakt
13 Kontakt SMA Solar Technology AG / SMA America, LLC 13 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen folgende Daten, um Ihnen gezielt helfen zu können: • Sunny View: – Hardware-Version – Firmware-Version •... - Seite 47 SMA Solar Technology AG / SMA America, LLC 13 Kontakt Deutschland SMA Solar Technology AG Medium Power Solutions Niestetal Wechselrichter: +49 561 9522-1499 Kommunikation: +49 561 9522-2499 SMA Online Service Center: www.SMA.de/Service Hybrid Energy Solutions Sunny Island: +49 561 9522-399...
- Seite 48 13 Kontakt SMA Solar Technology AG / SMA America, LLC Portugal SMA Solar Technology Portugal, Gratuito em 800 20 89 87 Unipessoal Lda Portugal: Lisboa Internacional: +351 2 12 37 78 60 România Vezi Česko (Cehia) Schweiz Siehe Deutschland Slovensko pozri Česko (Česká...
- Seite 49 SMA Solar Technology www.SMA-Solar.com...
