ALT OUTPUT [40]
Diese unsymmetrischen 6,3-mm-Klinkenbuchsen dienen als zusätzliche Ausgänge, deren Pegel
über den ALT 3-4-Fader im Master-Bereich des Mixers gesteuert wird (max. +22 dBu). Die Signale
aller Kanäle bei denen die Mute/Alt 3-4 Taste gedrückt ist, werden auf diesen diesen Bus geroutet,
sie gelangen nicht mehr an den Main Mix.
MAIN MIX OUTPUT [41]
Die Summenausgänge L/R (MAIN MIX OUTPUT) sind sowohl als XLR- als auch als 6,3-mm-Klinke-
nausgänge (TRS) ausgeführt, über die Sie das Haupt-Ausgangssignal an einen Leistungsverstärker
überführen können. Die Steuerung des Ausgangspegels erfolgt über die MAIN MIX LEVEL-Fader
(-∞ bis +10 dB).
FOOT SW [42]
An diese Klinkenbuchse können Sie einen externen Fußschalter zur Aktivierung/Deaktivierung des
integrierten Effektprozessors anschließen (identische Funktion wie die DFX MUTE-Taste).
PHANTOM-SCHALTER [43]
Mit diesem Schalter aktivieren Sie die +48-Volt-Phantomspeisung für die vier XLR-Mikrofoneingän-
ge. Achtung: Vergewissern Sie sich, dass die Phantomspeisung abgeschaltet ist, bevor Sie Mikro-
fone anschließen.
POWER-SCHALTER [44]
Mit diesem Schalter schalten Sie den Mixer ein (ON) oder aus (OFF).
NETZBUCHSE (AC INPUT) [45]
An diese Buchse schließen Sie den Netzadapter an.
5. INSTALLATION UND VERKABELUNG
Nachdem Sie sich mit den Funktionen des LAX16D-Mixers vertraut gemacht haben, sollte die Bedi-
enung kein Problem darstellen. Dennoch empfehlen wir Ihnen, das folgende Kapitel genau zu lesen,
da es zahlreiche nützliche Hinweise für den optimalen Umgang mit Ihrem Mixer enthält.
- Vergewissern Sie sich vor dem Anschluss von Mikrofonen und Instrumenten, dass die Kanal- und
MAIN MIX-Fader des LAX16D-Mixers auf Minimum (nach unten) gestellt sind.
- Achten Sie darauf, dass alle externen Komponenten wie Mikrofone, Leistungsverstärker, Lautspre-
cher, Effektprozessoren etc. korrekt angeschlossen sind.
- Lassen Sie bei der Verlegung der Kabel Sorgfalt walten, damit niemand verletzt oder das Equip-
ment beschädigt wird.
- Stellen Sie den Ausgangspegel Ihres Mixers und des angeschlossenen Leistungsverstärkers nicht
höher als 75% ein.
- Stellen Sie den PHONE/CONTROL ROOM-Pegel nicht höher als 50% ein.
- Stellen Sie die EQ-Regler (HI, MID, LOW) in Mittelposition.
- Stellen Sie die Panorama- bzw. Balance-Regler (PAN/BAL) in Mittelposition.
- Stellen Sie die Kanal-Fader (LEVEL) ein, während Sie das jeweils angeschlossene Mikrofon ans-
prechen (Sprache oder Gesang) bzw. das Instrument spielen, und achten Sie darauf, das die Peak-
LED des entsprechenden Kanals nur gelegentlich aufl euchtet. Auf diese Weise steht immer genug
Headroom (Aussteuerungsreserve) und Dynamik zur Verfügung.
LD-Systems

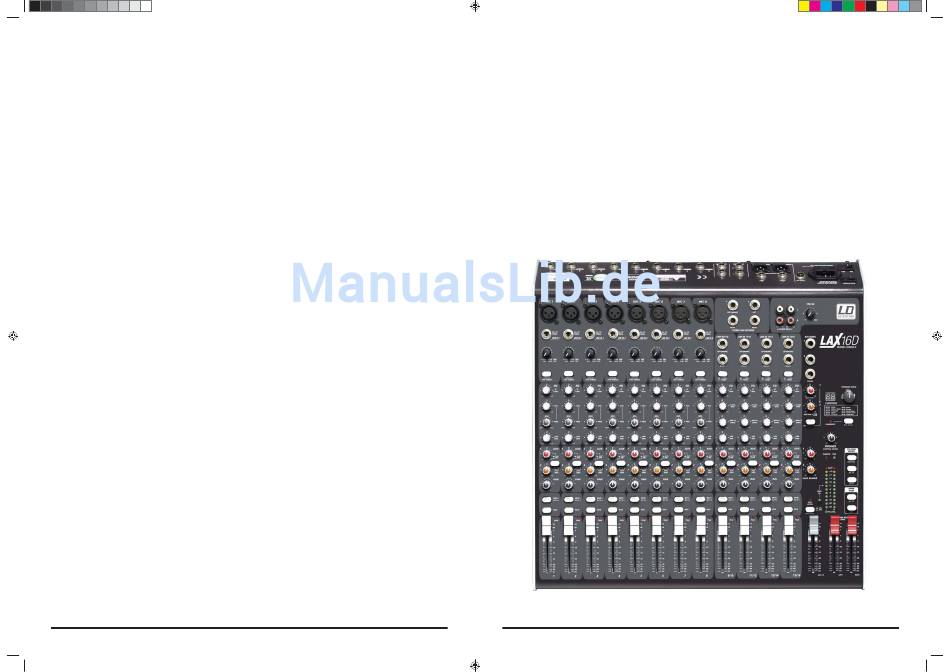

3. ERSTE SCHRITTE
3.1 Überprüfen Sie vor Anschluss Ihres LAX16D-Mixers, dass die Stromversorgung mit der für das
Gerät geeigneten Netzspannung erfolgt.
3.2 Vergewissern Sie sich, dass der Mixer ausgeschaltet ist, bevor Sie ihn an das Stromnetz an-
schließen, und stellen Sie alle Regler in "Null"-Stellung. Auf diese Weise vermeiden Sie Schäden an
Ihren Lautsprechern durch laute Einschaltgeräusche und hohe Pegel.
3.3 Schalten Sie immer zuerst den Mixer und danach den angeschlossenen Leistungsverstärker
ein. Beim Ausschalten gilt die umgekehrte Reihenfolge: Schalten Sie zuerst den Leistungsverstärk-
er und danach den Mixer aus.
3.4 Schalten Sie den LAX16D-Mixer stets aus, bevor Sie Verkabelungen vornehmen.
3.5 Verwenden Sie zur Reinigung des LAX16D keine Lösungsmittel, sondern ein sauberes, trockenes
Tuch.
4. BEDIENELEMENTE
