4.10 PAN/BAL [14]
Die Mono-Kanalzüge des LAX16D verfügen über einen Panorama-Regler (PAN), die Stereo-Ka-
nalzüge über einen so genannten Balance-Regler (BAL), die beide der Verteilung des Signals auf
den rechten und linken Ausgangskanal dienen.
4.11 MUTE/ALT3-4 [15]
Sämtliche Kanalzüge des LAX16D verfügen über eine MUTE/ALT3-4-Taste, über die Sie das Signal
des jeweiligen Kanals auf den ALT3-4-Ausgang routen können.
4.12 SOLO [16]
Die SOLO-Taste bewirkt, dass Sie ausschließlich das Signal des Kanalzugs hören, dessen Solo-
Funktion aktiviert ist (Taste gedrückt), ohne die anderen Kanäle. Besonders hilfreich ist die SOLO-
Taste beim Einpegeln (Gain-Einstellung) und als "Preview"-Option zur Überwachung des jeweiligen
Signals.
4.13 PEAK-LED [17]
Alle Kanalzüge des LAX12D sind mit einer Peak-LED zur Überwachung des jeweiligen Audiosignals
ausgestattet. Wenn die Peak-LED aufl euchtet (6 dB unterhalb der tatsächlichen Übersteuerungs-
grenze), bedeutet dies, dass das Signal die maximal mögliche Aussteuerung erreicht hat und Ver-
zerrungen entstehen können.
4.14 KANAL-FADER [18]
Über diesen Fader steuern Sie die Gesamtlautstärke des jeweiligen Kanalzugs, d.h. den Pegel, der
an die Summenausgänge (MAIN MIX) ausgegeben wird.

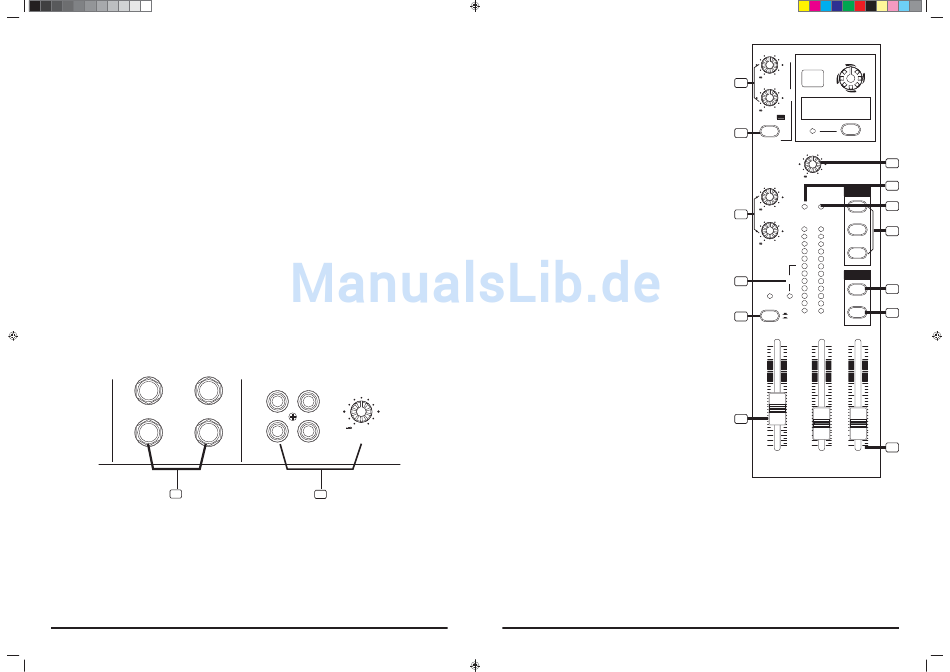

4.15 2-TRACK IN/OUT [19]
1
2
LEFT
LEFT(MONO)
RIGHT
RIGHT
STEREO AUX RETURNS
20
TAPE IN
Der TAPE IN-Eingang stellt einen weiteren Stereo-Eingang bereit, der wahlweise auf die PHONE/
CONTROL ROOM-Ausgänge (2TK IN-Taste im CTR ROOM SOURCE-Bereich des Mixers ge-
drückt) oder die MAIN MIX-Ausgänge (2TK-Taste im ASSIGN TO MIX-Bereich des Mixers gedrückt)
geroutet werden kann. Häufi g wird ein solcher Stereo-Eingang genutzt, um einen CD-Player o.Ä.
anzuschließen.
LD-Systems
2TK IN
L
MAX
R
TAPE IN
TAPE OUT
2-TRACK IN/OUT
19
Page 10
TAPE OUT
Über diese Cinch-Buchsen können Sie das Aus-
gangssignal (MAIN MIX) an ein Tapedeck, einen CD-
Recorder oder ein anderes Aufnahmegerät überfüh-
ren.
2TK IN-Regler
Mit diesem Regler stellen Sie den Pegel des 2 TK IN-
Signals ein (-∞ bis MAX).
4.16 STEREO AUX RETURNS [20]
Diese 6,3-mm-Klinkenbuchsen (TRS) dienen in er-
ster Line dazu, das Audiosignal aus einem externen
Effektprozessor zurück in den Mixer (MAIN MIX) zu
überführen. Darüber hinaus lassen sich diese Buch-
sen als zusätzliche AUX-Eingänge nutzen.
Hinweis. Solange kein Stecker im Aux Return 2 steckt,
liegt am Aux Return 2 das Signal des internen Effek-
tprozessors an.
4.17 AUX RETURN-REGLER [21]
Über diese Regler steuern Sie die Return-Pegel der
AUX-Wege 1&2, wobei die Signale dem Summe-
nausgang L/R (MAIN MIX) hinzugemischt werden.
4.18 EFX TO AUX 1 [22]
Über diesen Schalter routen Sie das an AUX RE-
TURN 2 anliegende Signal auf den AUX 1-Ausgang,
so dass der Effekt auch im Monitor-Mix zu hören ist
– was sich in der Praxis als außerordentlich hilfreich
erweist.
4.19 AUX SEND-REGLER [23]
Über diese Regler steuern Sie die Master-AUX
SEND-Pegel (-∞ bis +15 dB). Auf diese Weise las-
sen sich die AUX-Signale bei Bedarf um bis zu 15 dB
anheben.
4.20 LED-PEGELANZEIGE [24]
Über die Stereo-Pegelanzeige (12 Segmente) überwachen Sie den Pegel des Ausgangssignals.
4.21 SOLO MODE-TASTE & SOLO-LED-ANZEIGE [25]
Über diese Taste schalten Sie zwischen den beiden Solo-Modi PFL (Pre-Fader Listening, Taste
nicht gedrückt) und AFL (After-Fader Listening, Taste gedrückt) um.
LD-Systems
0
1
PROGRAM (PUSH)
8 8 8
-
+15
+15
21
AUX RTN 1
0
FUNCTION
2
00-09 Echo
50-59 Vocal
10-19 Echo+Verb
60-69 Rotary
20-29 Tremolo
70-79 Small Room
-
+15
+15
30-39 Plate
80-89 Flange+Verb
40-49 Leslie
DFX
90-99 Large Hall
AUX RTN 2
22
PEAK/MUTE
DFX MUTE
EFX TO AUX 1
0
33
-
+15
+15
32
PHONES
0
1
CONTROL ROOM
CTR ROOM
SOURCE
PHANTOM
PWR
31
-
+15
+15
23
MAIN MIX
0
2
CLIP
CLIP
30
+10
+10
ALT 3-4
+7
+7
-
+15
+15
+4
+4
AUX SENDS
+2
+2
2TK IN
0
-2 -2
ASSIGN
TO MIX
24
LEVEL
-4 -4
SET
29
-7 -7
-10
-10
ALT 3-4
SOLO
-20
-20
ACTIVE
-30
-30
28
25
PFL
L
R
AFL
OUTPUT LEVEL
2TK
SOLO MODE
MAIN MIX
LEVEL
10
10
10
dB
dB
dB
5
5
5
0
0
0
-5
-5
-5
-10
-10
-10
-15
-15
-15
26
-20
-20
-20
-30
-30
-30
-40
-40
-40
-60
-60
-60
27
OO
OO
OO
ALT 3-4
LEFT
RIGHT
