1. EINFÜHRUNG
Wir freuen uns, dass Sie sich für ein Audioprodukt von LD Systems entschieden haben.
Der Mixer LAX16D ist ein Kompaktmischer für den professionellen Einsatz, mit angenehmem, natür-
lichem Klang und präziser Wiedergabe – ideal für Live-Auftritte, Aufnahmen und als festinstallierter
PA-Mischer. Dabei bietet der LAX16D einige Features, die in dieser Preisklasse nicht selbstverstän-
dlich sind.
Die Mono-Kanalzüge zeichnen sich durch außerordentlich rauscharme Mikrofon-Preamps mit +48-
Volt-Phantomspeisung aus. Darüber hinaus sind alle Kanalzüge mit warm und natürlich klingenden
Equalizern ausgestattet: die Mono-Kanalzüge mit 3-Band-EQs (MID: mit regelbaren Mittenfrequen-
zen), die Stereo-Kanalzüge mit 4-Band-EQs mit festen Mittenfrequenzen. Außerdem verfügt der
LAX16D über eine hochpräzise Aussteuerungsanzeige (12 Segmente), 2-Track-Eingänge, die so-
wohl auf die Summenausgänge als auch auf die Kopfhörer/Regie-Ausgänge geroutet werden kön-
nen, und vieles mehr.
Zusätzlich stellt der integrierte 24-Bit-Effektprozessor 100 Effekt-Presets bereit.
Der LAX16D-Mixer ist außerordentlich einfach zu bedienen. Dennoch empfehlen wir, diese Anlei-
tung vor Inbetriebnahme sorgfältig zu lesen, damit Sie wirklich das Optimum aus Ihrem Mixer her-
ausholen.
2. FEATURES
Der LAX16D-Mixer wurde für den professionellen Einsatz entwickelt und bietet folgende Ausstat-
tung:
•
Mikrofonkanäle mit vergoldeten XLR-Anschlüssen und symmetrischen Line-Eingängen
•
Stereo-Kanalzüge mit symmetrischen Klinkeneingängen (TRS)
•
Rauscharme, diskrete Mikrofon-Preamps mit +48-Volt-Phantomspeisung
•
Hohe Aussteuerungsreserve und Dynamik
•
Mono-Kanalzüge mit Inserts
•
Schaltbare Trittschallfi lter in allen Mono-Kanalzügen
•
+4dBu/-10dBV-Umschaltung in allen Stereo-Kanalzügen
•
Warm und natürlich klingende 4-Band-Equalizer (feste Mittenfrequenzen) in den Stereo-Ka-
nalzügen
•
3-Band-Equalizer (MID: regelbare Mittenfrequenz, 100 Hz – 8 kHz) in den Mono-Kanalzü-
gen
•
Peak-LEDs in allen Kanalzügen
•
Mute/Alt3-4/Solo-Funktion in allen Kanalzügen
•
2 AUX-Returns als zusätzliche Eingänge
•
Regie- und Kopfhörer-Ausgänge
•
2-Track-Eingänge mit Routing-Möglichkeiten auf Summen-, Regie- und Kopfhörer-Ausgän-
ge
•
Hochpräzise Aussteuerungsanzeige (12 Segmente)
•
Integrierter digitaler 24-Bit-Effektprozessor
•
100 Effekt-Presets
•
Effekt-Bypass-Funktion über MUTE-Taste oder Fußschalter (optional erhältlich, Anschluss
an DFX FOOTSWITCH-Buchse)
LD-Systems
- Anschluss über 6,3-mm-Klinkenbuchse
+
Tip
Sleeve
Monoklinke, unsymmetrisch
- Anschluss über XLR-Buchse
Pin1 ( )
XLR, unsymmetrisch

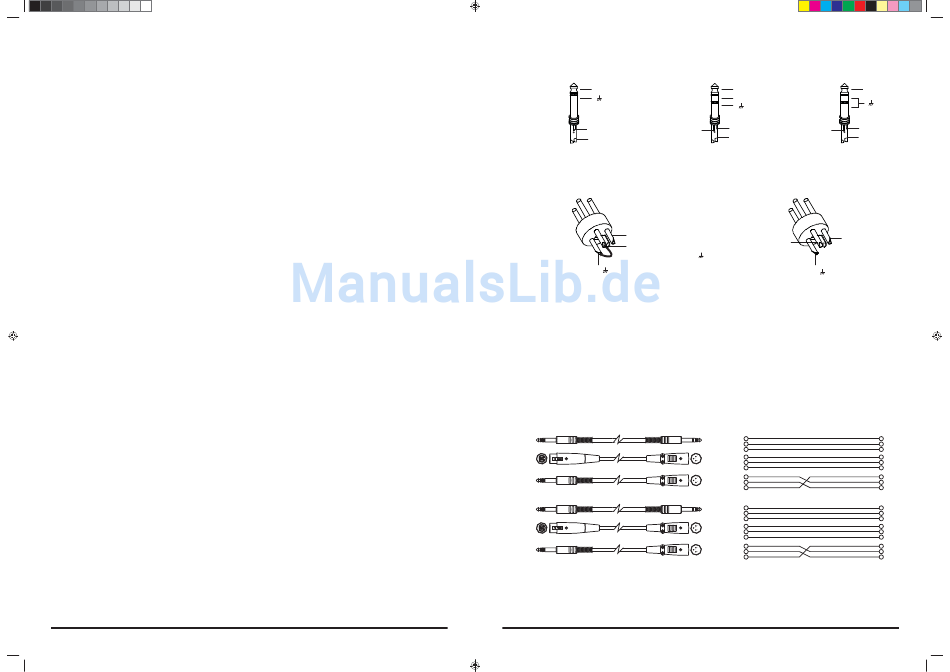

Direkte Verbindungen
Der LAX16D-Powermixer stellt XLR- und 6,3-mm-Klinkenbuchsen (TRS) zur Verbindung mit den
unterschiedlichsten professionellen Audiogeräten bereit. Diese werden im Folgenden beispielhaft
dargestellt:
Symmetrisch
TIP RING SLEEVE
TIP RING SLEEVE
TIP RING SLEEVE
TIP RING SLEEVE
U b l
d
Page 6
LD-Systems
+
-
Tip
Ring
Sleeve
Stereoklinke, symmetrisch
Pin2 (+)
Pin3 (-)
Pin3 (-)
(Linked to Pin1 manually,
)
Pin1 ( )
XLR, symmetrisch
Tip
Ring
SLEEVE RING TIP
Sleeve
1
2
3
Tip
Ring
Sleeve
Tip
Ring
SLEEVE RING TIP
Sleeve
1
2
3
Tip
Ring
Sleeve
+
Tip
Ring
Sleeve
Stereoklinke, unsymmetrisch
Pin2 (+)
Tip
Ring
Sleeve
1
2
3
1
2
3
Tip
Ring
Sleeve
1
2
3
1
2
3
Page 15
