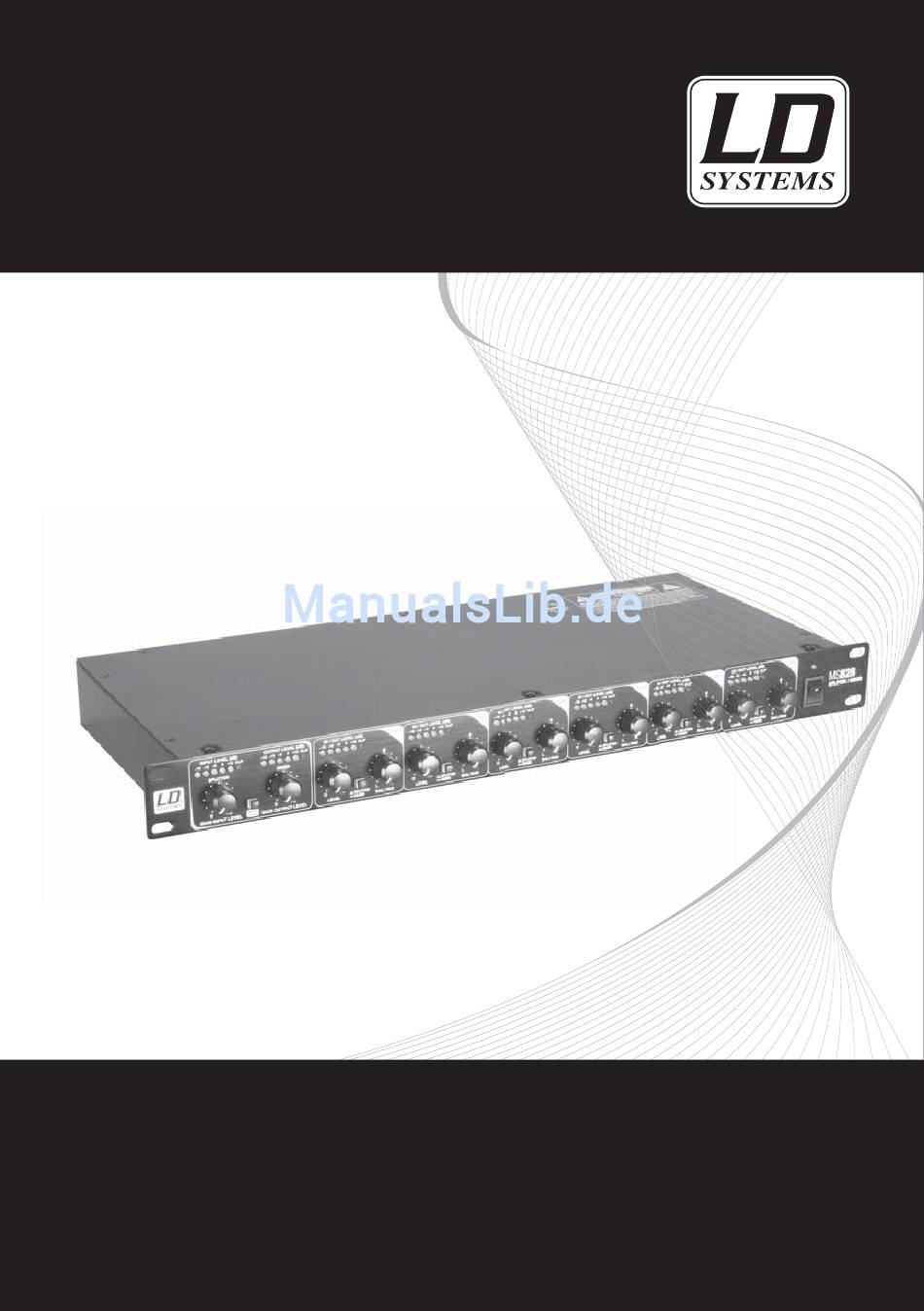

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO 8-CHANNEL SPLITTER / MIXER LDMS828...
- Seite 20 Design, wie z. B. Pegelanzeigen in jedem Kanal, unterstützt die intuitive Bedienung. Der Einsatz als 8 in 2 Mixer, die Verwendung als 2 in 8 Signalverteiler, oder eine Kombination aus beidem machen den LDMS828 zum unver- zichtbaren Werkzeug bei Live-Veranstaltungen, im Studio, oder bei Festinstallationen.

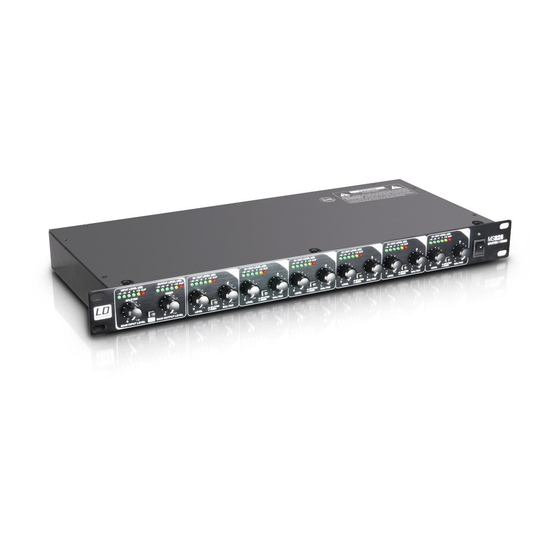

- Seite 21 8-KANAL SPLITTER / MIXER LDMS828...
-
Seite 22: Sicherheitshinweise
SICHERHEITSHINWEISE: 1. Lesen Sie diese Anleitung bitte sorgfältig durch. 2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf. 3. Befolgen Sie die Anweisungen. 4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät. 5. - Seite 23 SICHERHEITSHINWEISE: buchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten.
-
Seite 24: Bedien- Und Anzeigeelemente
BEDIEN- UND ANZEIGEELEMENTE: SPLITTER / MAIN INPUT LEVEL Lautstärkeregler für das am Stereoeingang (MAIN IN LEFT/RIGHT) anliegende Signal. MIXER / MAIN OUTPUT LEVEL Lautstärkeregler für das am Stereoausgang (MAIN OUT LEFT/RIGHT) anliegende Signal. MAIN LINK Bei heruntergedrücktem MAIN LINK-Schalter wird das am Stereoeingang (MAIN IN LEFT/RIGHT) anliegende Signal auf den Stereoausgang (MAIN OUT LEFT/RIGHT) gelegt. - Seite 25 BEDIEN- UND ANZEIGEELEMENTE: BAL/PAN CH1 - CH6 Kanal in Betriebsart SPLITTER: Balance-Regler für die am Stereoeingang anliegenden Signale. Einstellung des Lautstärkenverhältnisses zwischen dem linken und rechten Eingangssignal (MAIN IN). Aus den beiden Signalen wird ein Mono-Signal gebildet, das am Ausgang des jeweiligen Kanals anliegt. Kanal in Betriebsart MIXER: Panorama-Regler für das am individuellen Eingang Kanal 1 - 6 anliegende Signal.
- Seite 26 ANSCHLÜSSE: MAIN IN LEFT/RIGHT Symmetrischer XLR Stereoeingang links und rechts. MAIN OUT LEFT/RIGHT Symmetrischer XLR Stereoausgang links und rechts. INPUT CHANNEL 1 - 6 Symmetrische Line-Eingänge. Kanäle 1 - 4 verfügen über weibliche XLR-Buchsen, Kanäle 5 und 6 über 6,3 mm Stereo-Klinkenbuchsen.
- Seite 27 ANSCHLÜSSE:...
-
Seite 28: Anwendungsbeispiele
ANWENDUNGSBEISPIELE:... - Seite 29 ANWENDUNGSBEISPIELE:...
- Seite 30 ANWENDUNGSBEISPIELE:...
- Seite 31 BLOCKSCHALTBILD: LINK MAIN_LEFT MAIN_LEFT MAIN_RIGHT MAIN_RIGHT LEVEL BALANCE SPLIT/MIX SPLIT/MIX LEVEL BALANCE SPLIT/MIX SPLIT/MIX LEVEL BALANCE SPLIT/MIX SPLIT/MIX LEVEL BALANCE SPLIT/MIX SPLIT/MIX LEVEL BALANCE SPLIT/MIX SPLIT/MIX LEVEL BALANCE SPLIT/MIX SPLIT/MIX...
-
Seite 32: Spezifikationen
SPEZIFIKATIONEN: Modellbezeichnung: LDMS828 Produktart: Splitter / Mixer Typ: Live, Installation Kanäle: Mono Eingangskanäle, Line: Mono Line Eingangsanschlüsse: 4x XLR, 2x 6,3 mm Klinke Typ Mono Line Eingang: elektronisch symmetriert Stereo Eingangskanäle, Line: Stereo-Line-Eingangsanschlüsse: 2 x XLR Typ Stereo Line Eingang: elektronisch symmetriert Impedanz Eingänge:... - Seite 33 SPEZIFIKATIONEN: Betriebsspannung: 220 - 240 V AC, 50 - 60 Hz Netzanschluss: IEC Gerätebuchse Leistungsaufnahme: 15 W Sicherung: T 315 mAL, AC 250V Abmessungen (B x H x T): 483 x 44,5 x 216 mm Gewicht: 3 kg Mitgeliefertes Zubehör: Anleitung, Netzkabel...
-
Seite 34: Herstellererklärungen
HERSTELLERERKLÄRUNGEN: GARANTIEBESTIMMUNGEN Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, Defender, Palmer und Cameo. Sie gilt für alle Produkte im Vertrieb von Adam Hall. Diese Garantieerklärung berührt nicht die gesetzlichen Gewährleistungsansprüche an den Hersteller, sondern er- weitert diese um zusätzliche Garantieansprüche gegenüber der Firma Adam Hall. -
Seite 35: Haftungsbeschränkung
HERSTELLERERKLÄRUNGEN: HAFTUNGSBESCHRÄNKUNG Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist ent- sprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz –... -
Seite 36: Korrekte Entsorgung Dieses Produktes
HERSTELLERERKLÄRUNGEN: KORREKTE ENTSORGUNG DIESES PRODUKTES (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Perso- nenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. - Seite 38 HERSTELLERERKLÄRUNGEN: KORREKTE ENTSORGUNG DIESES PRODUKTES (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Perso- nenschäden durch unkontrollierte Abfallentsorgung zu vermeiden.
