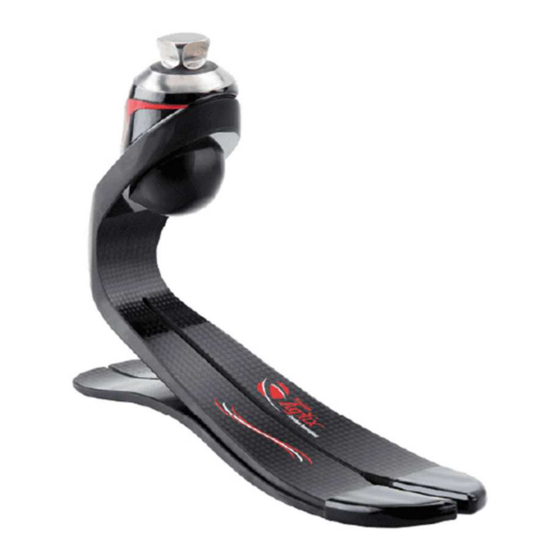

PROTEOR AGILIX Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. PROTEOR Anleitungen
  4. Medizinische Ausstattung
  5. AGILIX
  6. Gebrauchsanweisung

PROTEOR AGILIX Gebrauchsanweisung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 10

Quicklinks

Diese Anleitung herunterladen
AGILIX™
FR
Notice d'Utilisation
EN
Instruction for use
DE
Gebrauchsanweisung
IT
Istruzioni per l'uso
ES
Instrucciones de uso
PT
Instruções de utilização
NL
Gebruikershandleiding
DA
Brugervejledning
NO
Brukerveiledning
SV
Bruksanvisning
F15
FI
Käyttöohjeet
PL
Instrukcja użytkowania
CS
Návod k použití
SK
Návod na používanie
HR
Upute za uporabu
RU
Инструкция по использованию
UK
Інструкція з використання
取扱説明書
JA
使用说明
ZH
AR
‫ﻤﺎت اﻻﺳﺘﺨﺪام‬V‫ﺗﻌﻠ‬
IFU-01-033, Rev. A
