Einbauen Der Handballenstützen-Tastatur-Baugruppe - Dell EMC Alienware x15 R2 Servicehandbuch

Schritte

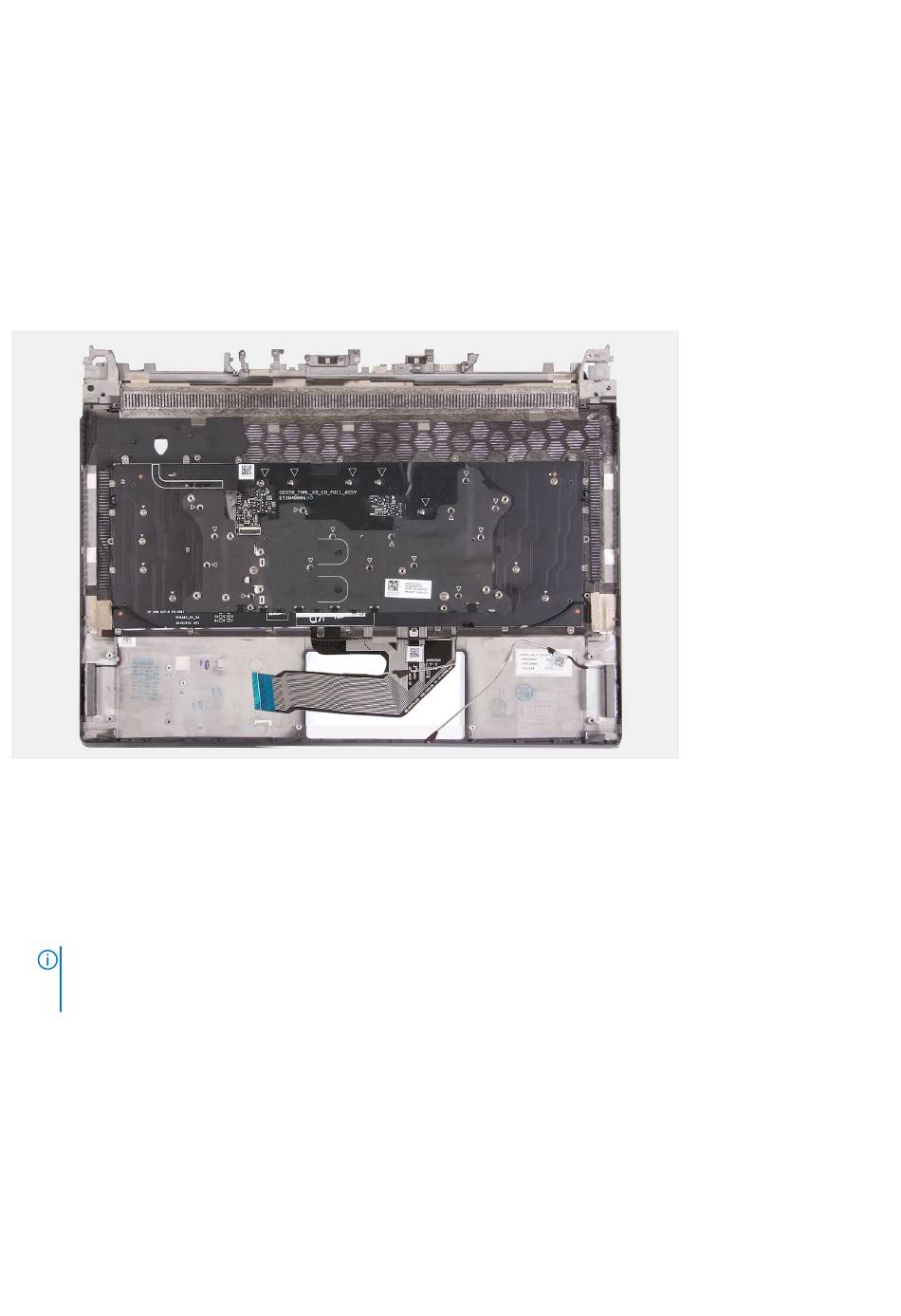

Nachdem alle vorab notwendigen Schritte durchgeführt wurden, verbleibt nur noch die Handauflagen-Tastatur-Baugruppe.
Einbauen der Handballenstützen-Tastatur-Baugruppe
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die folgenden Abbildungen zeigen die Position der Handauflagen-Tastatur-Baugruppe und stellen das Verfahren zum Einbauen bildlich dar.
Schritte
Schließen Sie den Einbau der Handballenstützen- und Tastaturbaugruppe mit den folgenden nachgelagerten Schritten ab.
Nächste Schritte
1. Installieren Sie den Netzschalter.
2. Installieren Sie die E/A-Platine.
3. Bauen Sie die Systemplatine
ANMERKUNG: Die Systemplatine kann zusammen mit dem Kühlkörper installiert und entfernt werden. Dies vereinfacht das
Entfernen und Installieren und verhindert außerdem, dass die thermische Verbindung zwischen der Hauptplatine und dem
Kühlkörper unterbrochen wird.
4. Installieren Sie die Tastatursteuerungsplatine.
5. Bauen Sie das Touchpad
6. Installieren Sie die Lautsprecher.
7. Bauen Sie die Bildschirmbaugruppe
8. Installieren Sie den Headset-Port.
9. Bauen Sie den Netzadapterport
10. Installieren Sie die hintere
11. Installieren Sie die Lüfter.
12. Installieren Sie die Solid-State-Laufwerkhalterung.
13. Bauen Sie das M.2-2230-Solid-State-Laufwerk
14. Bauen Sie die Wireless-Karte
64 Entfernen und Einbauen von Komponenten
ein.
ein.
ein.
ein.
E/A-Abdeckung.
bzw. das
ein.
M.2-2280-Solid-State-Laufwerk ein (je nach Modell).
