Einbauen Des M.2-2230-Solid-State-Laufwerks - Dell EMC Alienware x15 R2 Servicehandbuch

3. Schieben Sie das SSD-Laufwerk aus dem SSD-Steckplatz.
4. Entfernen Sie die Schraube (M2x3), mit der das Montageblech des SSD-Laufwerks an der Handballenstützen- und Tastaturbaugruppe
befestigt ist.
5. Heben Sie das Montageblech des SSD-Laufwerks aus der Handballenstützen- und Tastaturbaugruppe heraus.

Einbauen des M.2-2230-Solid-State-Laufwerks

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
ANMERKUNG: Das nachfolgend beschriebene Verfahren gilt nur für Computer mit einem M.2-2230-Solid-State-Laufwerk.
ANMERKUNG: Welche M.2-Karte im M.2-Steckplatz eins installiert ist, hängt von der bestellten Konfiguration ab. Unterstützte
Kartenkonfigurationen:
● M.2-2230-Solid-State-Laufwerk + 2230-Montageblech
● M.2-2280-Solid-State-Laufwerk

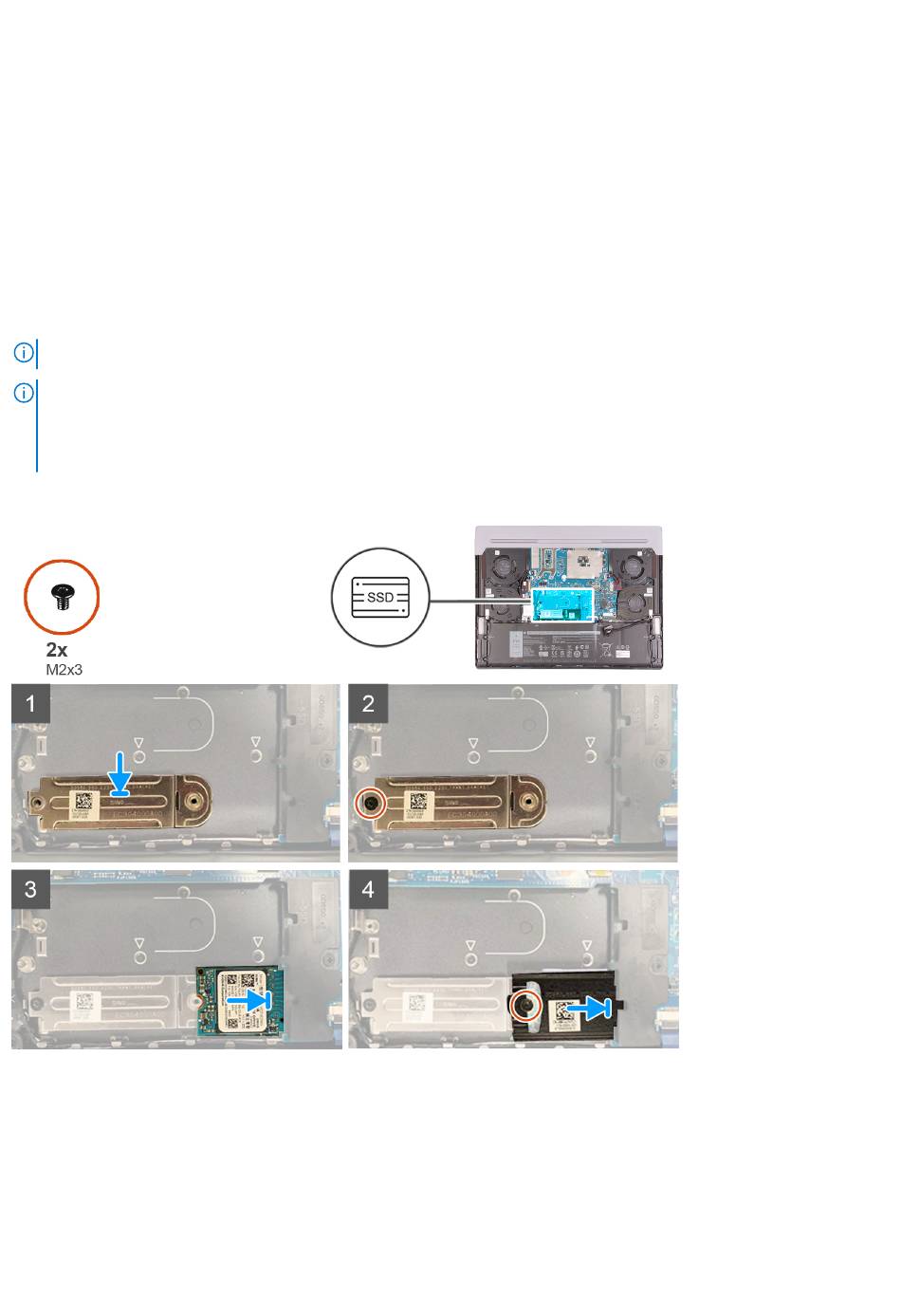

Die folgenden Abbildungen zeigen die Position des M.2-2230-Solid-State-Laufwerks und stellen das Installationsverfahren bildlich dar.
Schritte
1. Setzen Sie das Montageblech des Solid-State-Laufwerks korrekt ausgerichtet in der Handballenstützen- und Tastaturbaugruppe ein.
2. Bringen Sie die Schraube (M2x3) zur Befestigung des Montageblechs des SSD-Laufwerks an der Handballenstützen- und
Tastaturbaugruppe wieder an.
3. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am SSD-Steckplatz aus.
4. Schieben Sie das SSD-Laufwerk in den SSD-Steckplatz.
5. Schieben Sie die Kühlabdeckung des Solid-State-Laufwerks in den Solid-State-Laufwerksteckplatz.
