Einbauen des Netzschalters

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

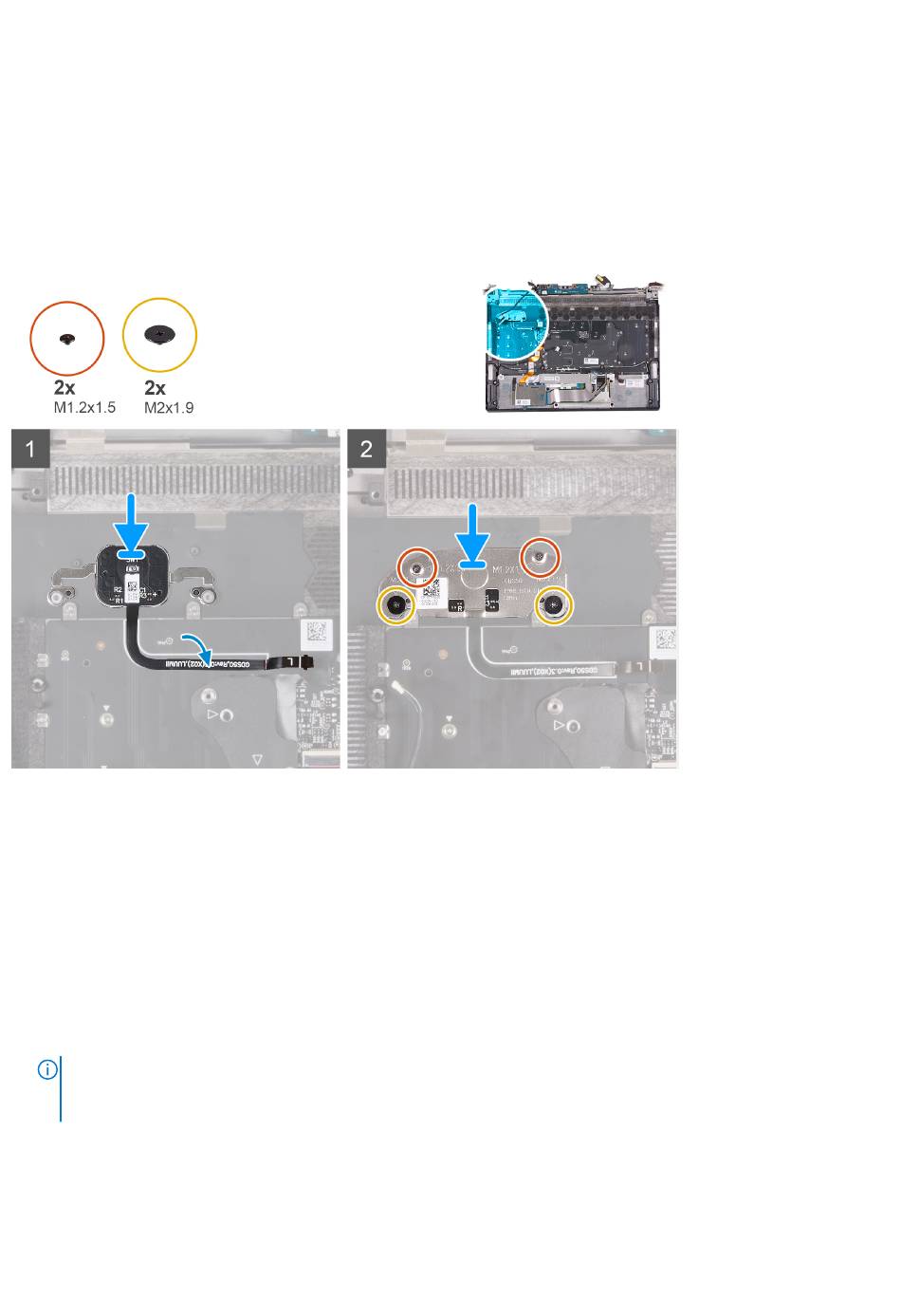

Die nachfolgenden Abbildungen zeigen die Position des Netzschalters und stellen das Installationsverfahren bildlich dar.
Schritte
1. Setzen Sie den Netzschalter zusammen mit dem Kabel korrekt ausgerichtet im Steckplatz auf der Handballenstützen- und
Tastaturbaugruppe ein.
2. Richten Sie die Schraubenbohrungen auf der Netzschalterplatine an den Schraubenbohrungen auf der Handballenstützen- und
Tastaturbaugruppe aus.
3. Bringen Sie die zwei Schrauben (M2x1,9) zur Befestigung der Netzschalterhalterung an der Handballenstützen- und
Tastaturbaugruppe wieder an.
4. Bringen Sie die zwei Schrauben (M1,2x1,5) zur Befestigung der Netzschalterhalterung an der Handballenstützen- und
Tastaturbaugruppe wieder an.
Nächste Schritte
1. Befolgen Sie das Verfahren von Schritt 3 bis Schritt 20 im Abschnitt
ANMERKUNG: Die Systemplatine kann zusammen mit dem Kühlkörper installiert und entfernt werden. Dies vereinfacht das
Entfernen und Installieren und verhindert außerdem, dass die thermische Verbindung zwischen der Hauptplatine und dem
Kühlkörper unterbrochen wird.
2. Installieren Sie die Solid-State-Laufwerkhalterung.
3. Installieren Sie die hintere
4. Installieren Sie die Lüfter.
5. Bauen Sie das M.2-2230-Solid-State-Laufwerk
6. Bauen Sie die Wireless-Karte
62 Entfernen und Einbauen von Komponenten
E/A-Abdeckung.
bzw. das
ein.
Einbauen der Hauptplatine.
M.2-2280-Solid-State-Laufwerk ein (je nach Modell).
