Einbauen der Systemplatine

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
ANMERKUNG: Informationen zum Installieren dieser Komponente finden Sie im technischen Datenblatt, das im Service-Kit
enthalten ist. Dies gilt nur für Computer mit den folgenden GPU-Konfigurationen (Graphics Processing Unit), bei denen Element-31-
Wärmeleitpaste auf die CPU aufgetragen wird.
● NVIDIA GeForce RTX 3060
● NVIDIA GeForce RTX 3070Ti
● NVIDIA GeForce RTX 3080Ti

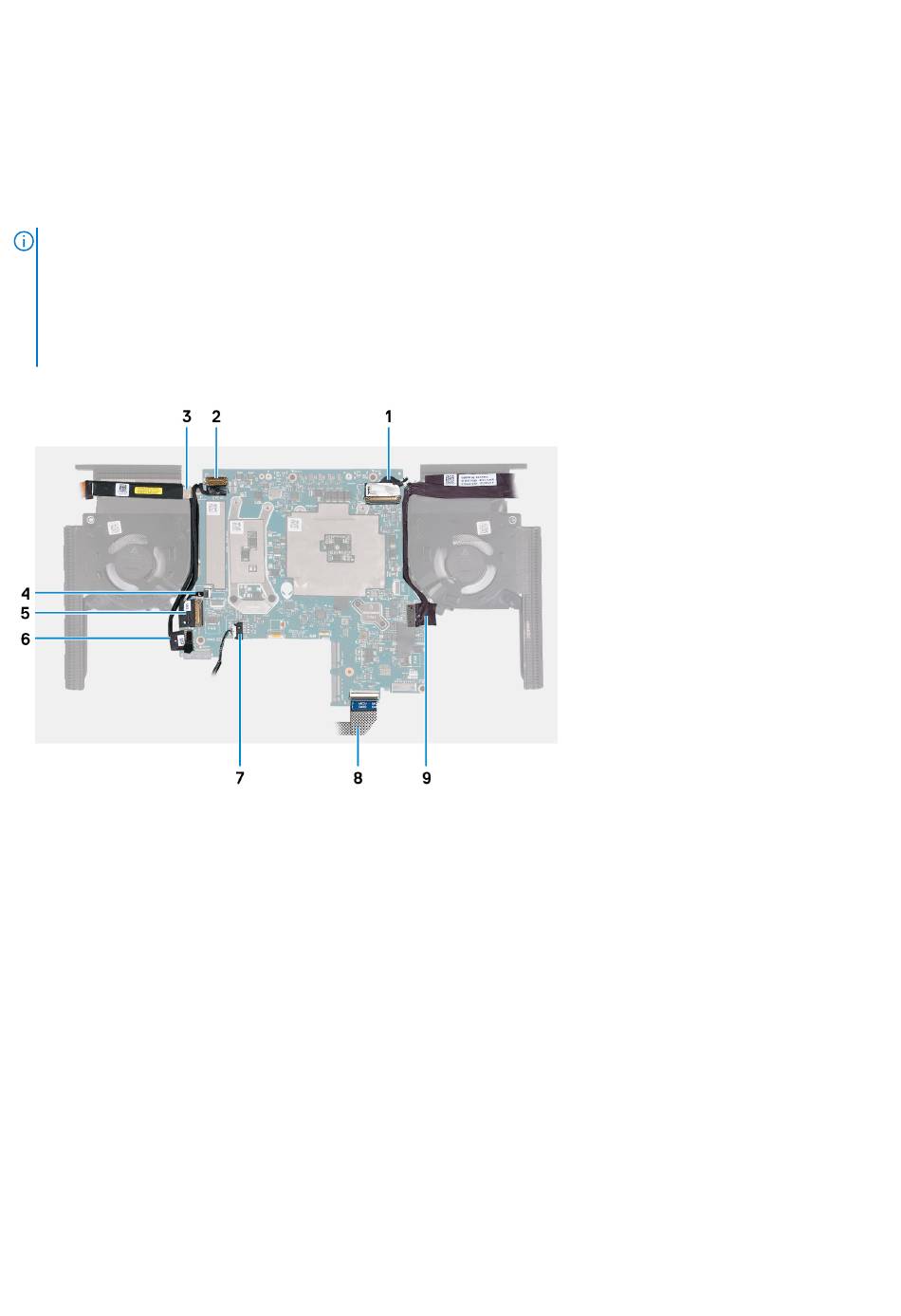

Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine.
1. Bildschirmkabel
3. Kamerakabel
5. Kabel der I/O-Platine
7. Lautsprecherkabel
9. Netzadapter-Portkabel
Die folgenden Abbildungen zeigen die Position der Systemplatine und bieten eine visuelle Darstellung des Installationsverfahrens.
54 Entfernen und Einbauen von Komponenten
2. Kabel für Alien-Kopf-LED
4. Netzschalterkabel
6. Headset-Portkabel
8. Tastatursteuerungsplatinenkabel
