Einbauen Des Headset-Ports - Dell EMC Alienware x15 R2 Servicehandbuch

Info über diese Aufgabe

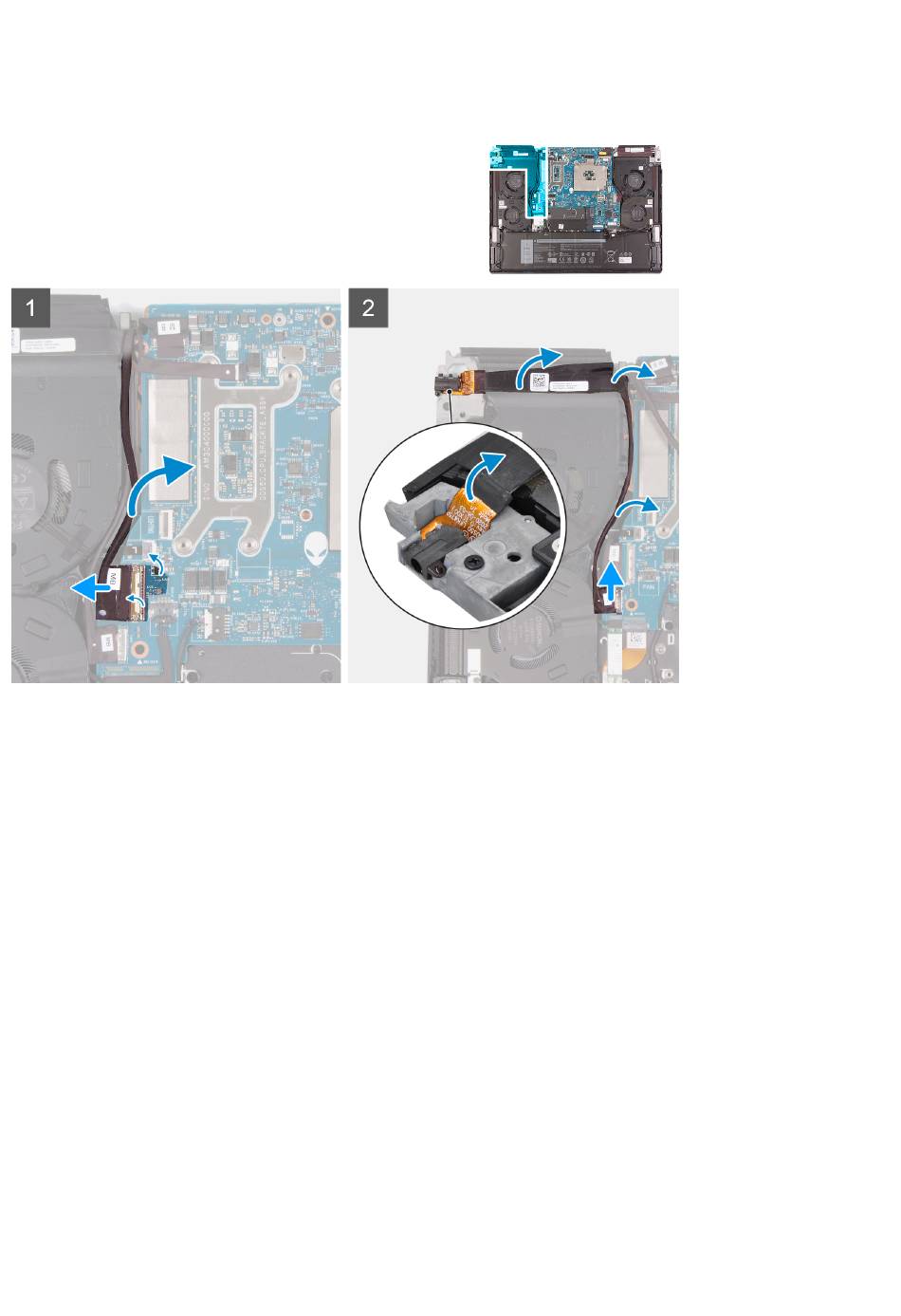

Die nachfolgenden Abbildungen zeigen die Position des Headset-Ports und bieten eine visuelle Darstellung des Verfahrens zum Entfernen.
Schritte
1. Ziehen Sie das Klebeband ab, mit dem das E/A-Platinenkabel an der Systemplatine befestigt ist.
2. Öffnen Sie die Verriegelung und trennen Sie das Kabel der I/O-Platine von der Hauptplatine.
3. Entfernen Sie das E/A-Platinenkabel aus den Kabelführungen der Lüfter- und Kühlkörperbaugruppe.
4. Trennen Sie das Headset-Port-Kabel von der Systemplatine.
5. Entfernen Sie das Headset-Portkabel aus den Kabelführungen der Lüfter-und Kühlkörperbaugruppe.
6. Lösen Sie das Headset-Portkabel von der Lüfter- und Kühlkörperbaugruppe.
7. Heben Sie den Headset-Port zusammen mit dem Kabel aus dem Steckplatz auf der Handballenstützen- und Tastaturbaugruppe
heraus.

Einbauen des Headset-Ports

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgenden Abbildungen zeigen die Position des Headset-Ports und bieten eine visuelle Darstellung des Installationsverfahrens.
Entfernen und Einbauen von Komponenten 37
