Entfernen Der Handballenstützen- Und Tastaturbaugruppe - Dell EMC Alienware x15 R2 Servicehandbuch

7. Bauen Sie die Batterie ein.
8. Bringen Sie die Bodenabdeckung
9. Befolgen Sie die Anweisungen unter
Handballenstützen- und Tastaturbaugruppe
Entfernen der Handballenstützen- und Tastaturbaugruppe
Voraussetzungen
1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie die Bodenabdeckung.
3. Entfernen Sie die Batterie.
4. Entfernen Sie die Wireless-Karte.
5. Entfernen Sie das M.2-2230-Solid-State-Laufwerk
6. Entfernen Sie die Solid-State-Laufwerkhalterung.
7. Entfernen Sie die Lüfter.
8. Entfernen Sie die hintere
9. Entfernen Sie den Netzadapterport.
10. Entfernen Sie den Audioanschluss.
11. Entfernen Sie die Bildschirmbaugruppe.
12. Entfernen Sie die Lautsprecher.
13. Entfernen Sie das Touchpad.
14. Entfernen Sie die Tastatursteuerungsplatine.
15. Entfernen Sie die Systemplatine.
ANMERKUNG: Die Systemplatine kann zusammen mit dem Kühlkörper installiert und entfernt werden. Dies vereinfacht das
Entfernen und Installieren und verhindert außerdem, dass die thermische Verbindung zwischen der Hauptplatine und dem
Kühlkörper unterbrochen wird.
16. Entfernen Sie die E/A-Platine.
17. Entfernen Sie den Netzschalter.
Info über diese Aufgabe

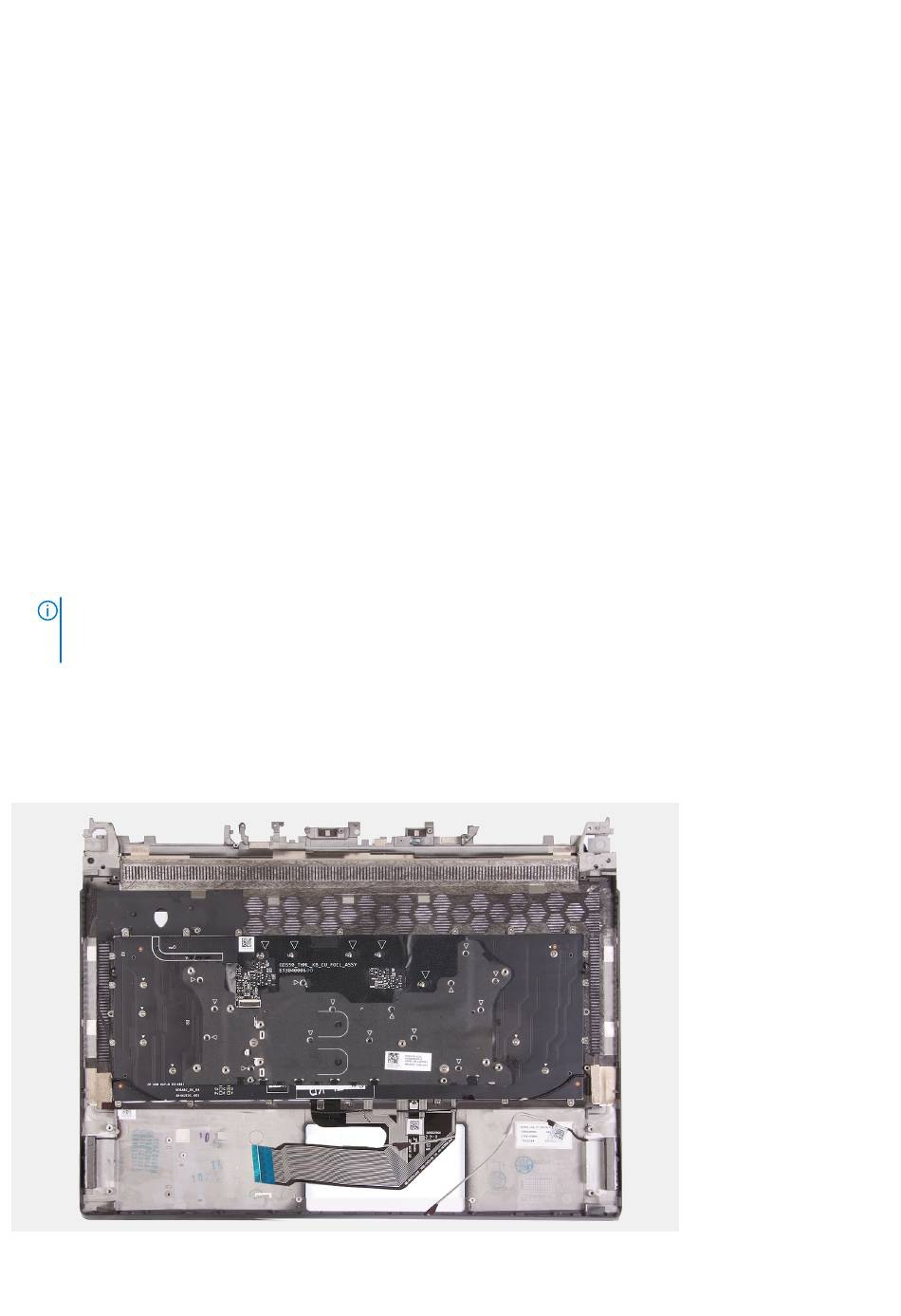

Die folgenden Abbildungen zeigen die Position der Handauflagen-Tastatur-Baugruppe und stellen das Verfahren zum Entfernen bildlich
dar.
an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
bzw. das
E/A-Abdeckung.
Computers.
Computers.
M.2-2280-Solid-State-Laufwerk
Entfernen und Einbauen von Komponenten
(je nach Modell).
63
