Schritte

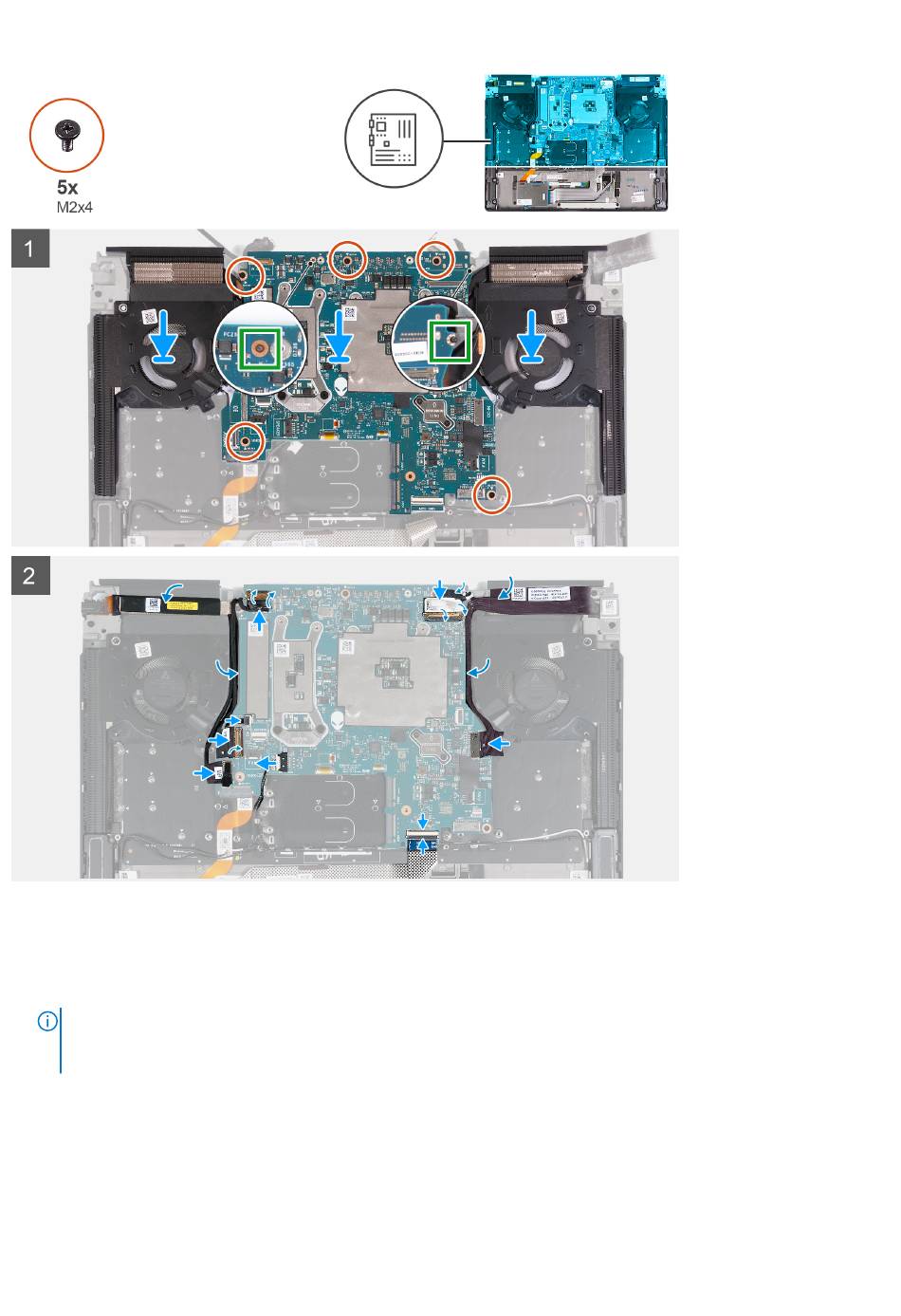

1. Drehen Sie die Systemplatine um.
2. Installieren Sie die Lüfter- und
3. Drehen Sie die Hauptplatinenbaugruppe um und positionieren Sie sie auf der Handballenstützen- und Tastaturbaugruppe.
ANMERKUNG: Wenn Sie die Hauptplatinenbaugruppe installieren, richten Sie die Hauptplatinenbaugruppe an den
Positionierungsstiften auf der Handballenstützen- und Tastaturbaugruppe und den Erweiterungen des Kühlkörpers an der oberen
Kante der Handballenstützen- und Tastaturbaugruppe aus.
4. Richten Sie die Schraubenbohrungen auf der Systemplatinenbaugruppe an den Schraubenbohrungen der Handballenstützen- und
Tastaturbaugruppe aus.
5. Bringen Sie die fünf Schrauben (M2x4) zur Befestigung der Hauptplatinenbaugruppe an der Handballenstützen- und
Tastaturbaugruppe wieder an.
6. Befestigen Sie das Bildschirmkabel an der Systemplatine.
7. Schieben Sie das Bildschirmkabel in den Anschluss auf der Systemplatine und schließen Sie den Riegel, um das Kabel zu sichern.
8. Befestigen Sie das Klebeband, mit dem das Bildschirmkabel an der Systemplatine befestigt wird.
Kühlkörperbaugruppe.
