6. Richten Sie die Schraubenbohrung auf der Kühlabdeckung des Solid-State-Laufwerks auf die Schraubenbohrung des Solid-State-
Laufwerks und der Handballenstützen- und Tastaturbaugruppe aus.
7. Bringen Sie die Schraube (M2x3) zur Befestigung der Kühlabdeckung des M.2-2230-Solid-State-Laufwerks am Solid-State-Laufwerk
und der Handballenstützen- und Tastaturbaugruppe wieder an.
Nächste Schritte
1. Bringen Sie die Bodenabdeckung
2. Befolgen Sie die Anweisungen unter

Entfernen des M.2-2280-Solid-State-Laufwerks

Voraussetzungen
1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie die Bodenabdeckung.
Info über diese Aufgabe
ANMERKUNG: Das nachfolgend beschriebene Verfahren gilt nur für Computer mit einem M.2-2280-Solid-State-Laufwerk.
ANMERKUNG: Welche M.2-Karte im M.2-Steckplatz eins installiert ist, hängt von der bestellten Konfiguration ab. Unterstützte
Kartenkonfigurationen:
● M.2-2230-Solid-State-Laufwerk + 2230-Montageblech
● M.2-2280-Solid-State-Laufwerk

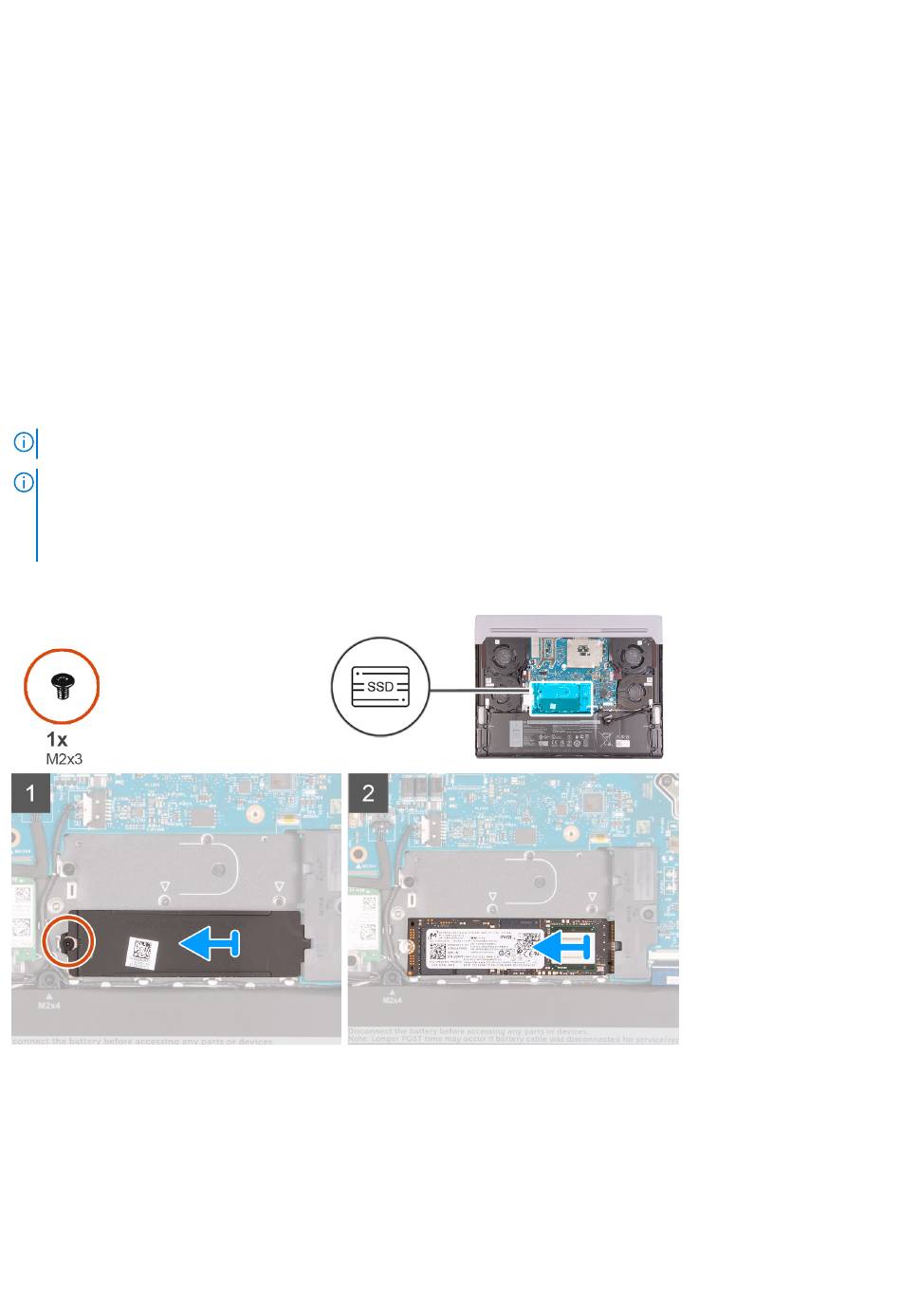

Die folgenden Abbildungen zeigen die Position des M.2-2280-Solid-State-Laufwerks und stellen das Verfahren zum Entfernen bildlich dar.
Schritte
1. Entfernen Sie die Schraube (M2x3), mit der die Kühlabdeckung des Solid-State-Laufwerks am Solid-State-Laufwerk und der
Handballenstützen- und Tastaturbaugruppe befestigt ist.
2. Heben Sie die Kühlabdeckung des Solid-State-Laufwerks vom Solid-State-Laufwerk und entfernen Sie sie.
3. Schieben Sie das SSD-Laufwerk aus dem SSD-Steckplatz.
an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
