Dell EMC Alienware x15 R2 Servicehandbuch Seite 22

Schritte

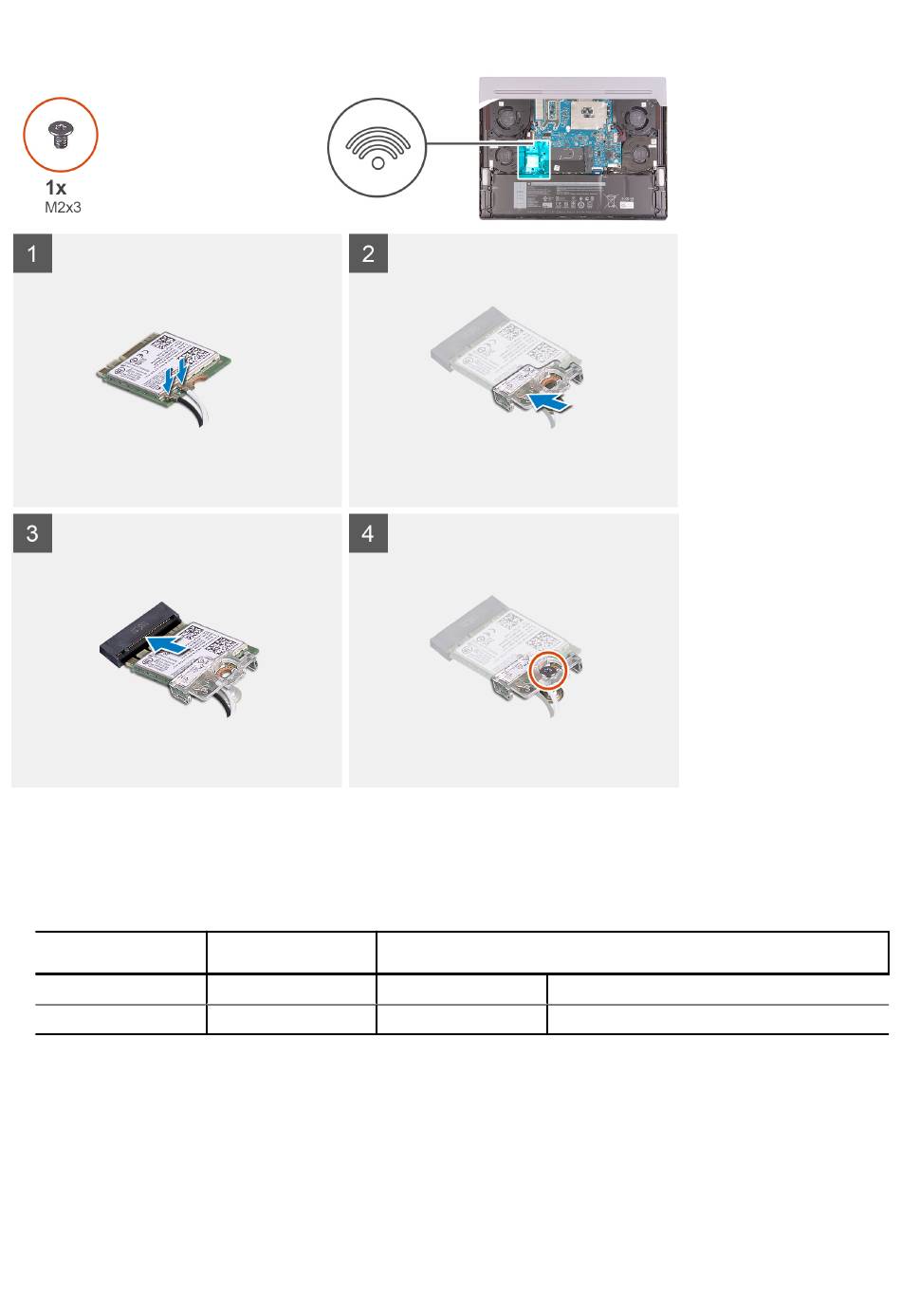

1. Verbinden Sie die Antennenkabel mit der Wireless-Karte.
Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für alle vom Computer unterstützten Wireless-Karten.
Tabelle 2. Farbcodierung des Antennenkabels
Anschlüsse auf der
Wireless-Karte
Main
Hilfskabel
2. Richten Sie die Halterung der Wireless-Karte an der Wireless-Karte aus und platzieren Sie sie auf der Wireless-Karte.
3. Richten Sie die Kerbe an der Wireless-Karte an der Lasche am Wireless-Kartensteckplatz aus und setzen Sie die Wireless-Karte schräg
in den Wireless-Kartensteckplatz ein.
4. Richten Sie die Schraubenbohrung der Wireless-Kartenhalterung an der Schraubenbohrung der Wireless-Karten und der
Handballenstützen- und Tastaturbaugruppe aus.
5. Bringen Sie die Schraube (M2x3) zur Befestigung der Halterung für die Wireless-Karte an der Wireless-Karte und der
Handballenstützen- und Tastaturbaugruppe wieder an.
22 Entfernen und Einbauen von Komponenten
Antennenkabelfarbe
Weiß
Schwarz
Siebdruckbeschriftung
MAIN
AUX
△ (weißes Dreieck)
▲ (schwarzes Dreieck)
