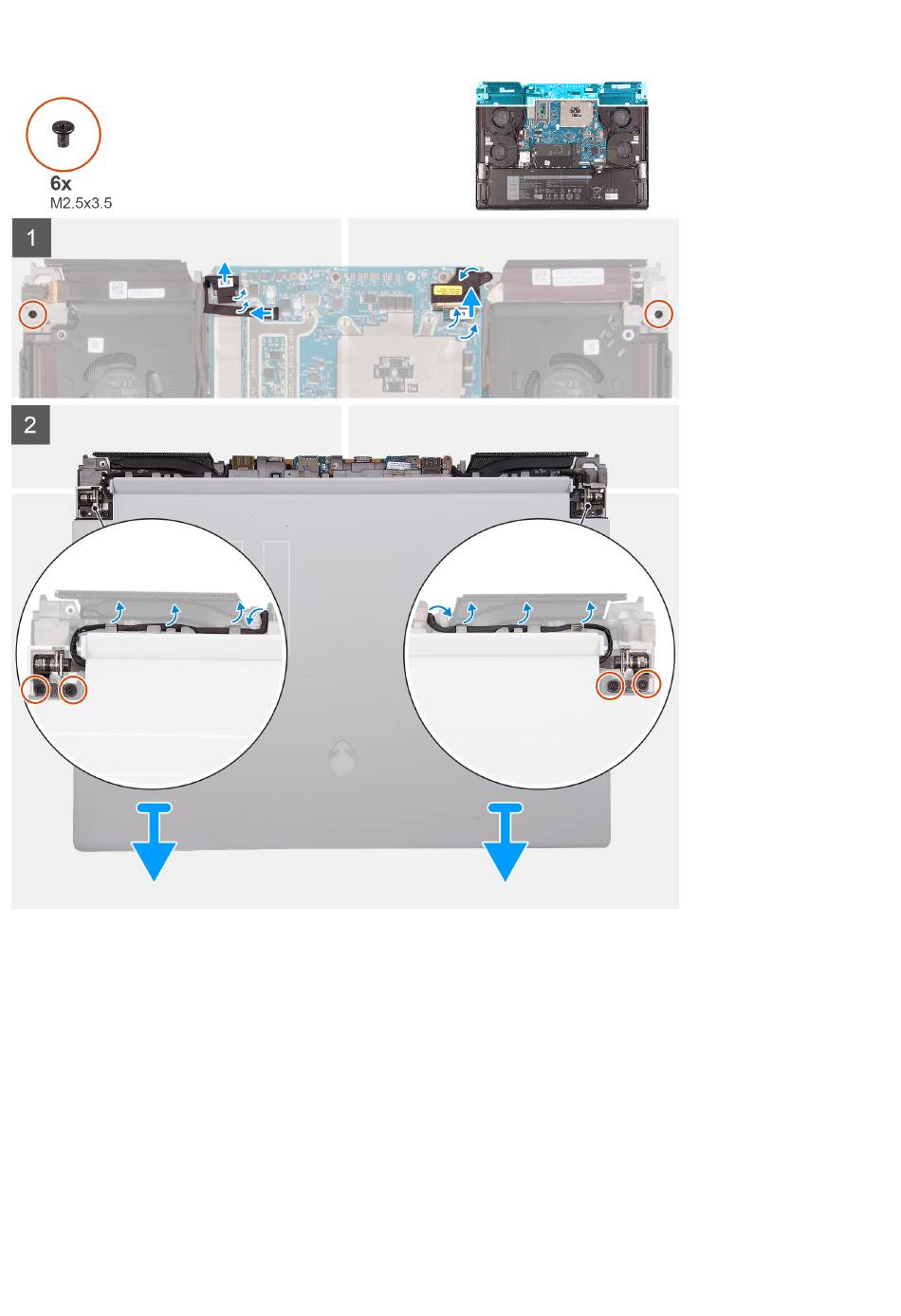

Schritte
1. Ziehen Sie das Klebeband, mit dem das Kamerakabel an der Hauptplatine befestigt ist, ab und trennen Sie das Kamerakabel von der
Hauptplatine.
2. Trennen Sie das Kabel der Alien-Kopf-LED von der Hauptplatine und lösen Sie das Kabel der Alien-Kopf-LED von der Hauptplatine.
3. Ziehen Sie das Klebeband ab, mit der das Bildschirmkabel an der Systemplatine befestigt ist.
4. Öffnen Sie die Verriegelung, trennen Sie das Bildschirmkabel von der Hauptplatine und lösen Sie das Bildschirmkabel von der
Hauptplatine.
5. Drehen Sie den Computer um.
6. Entfernen Sie die sechs Schrauben (M2,5x3,5), mit denen die Bildschirmbaugruppe an der Handballenstützen- und Tastaturbaugruppe
befestigt ist.
7. Entfernen Sie das Bildschirmkabel aus dem Steckplatz auf der Handballenstützen- und Tastaturbaugruppe und entfernen Sie es aus
den Kabelführungen auf der Handballenstützen- und Tastaturbaugruppe.
8. Entfernen Sie das Kamerakabel und das Kabel der Alien-Kopf-LED aus dem Steckplatz auf der Handballenstützen- und
Tastaturbaugruppe und entfernen Sie es aus den Kabelführungen auf der Handballenstützen- und Tastaturbaugruppe.
