Schritte

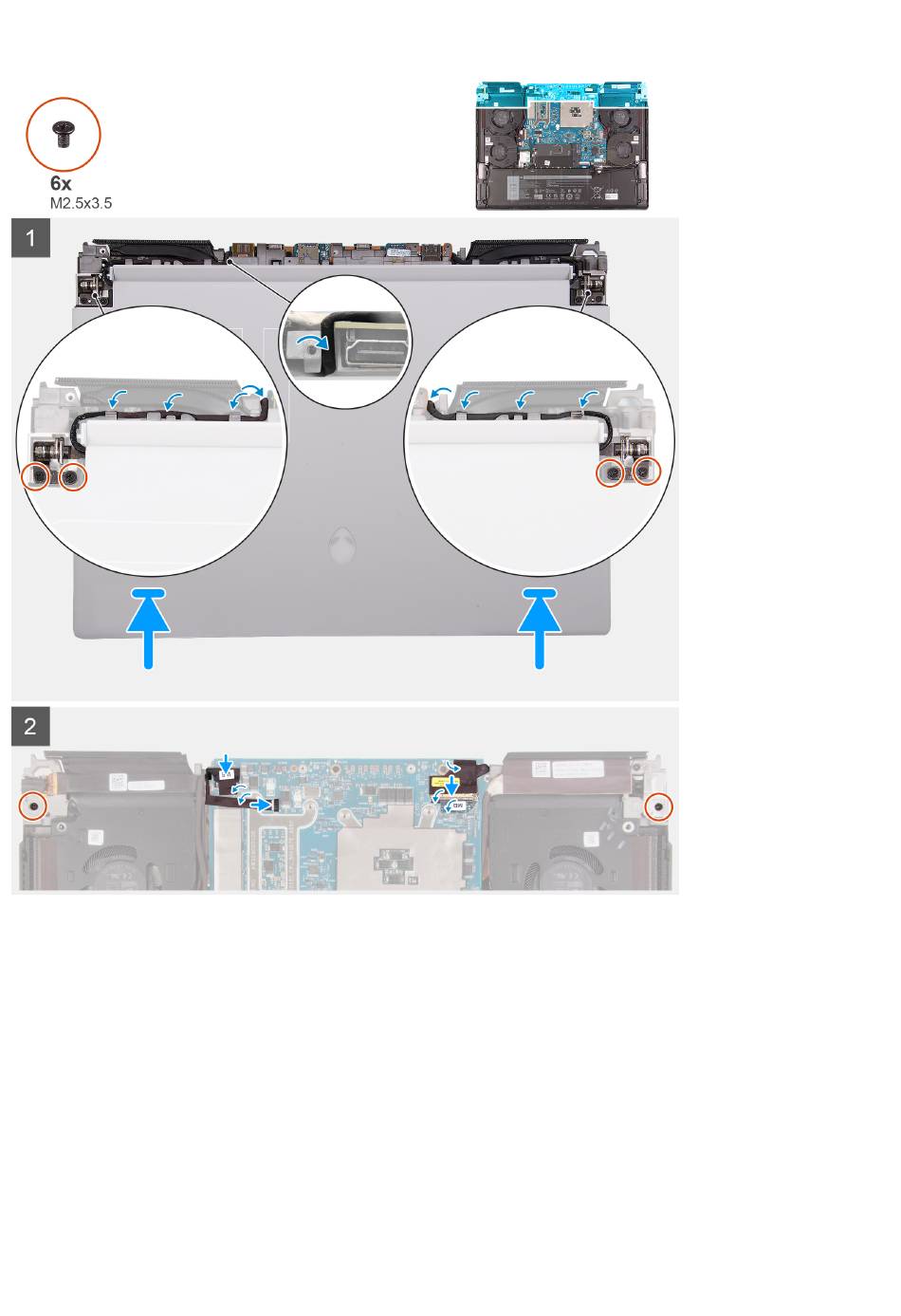

1. Schieben Sie die Bildschirmbaugruppe vorsichtig auf die Handballenstützen- und Tastaturbaugruppe.
2. Richten Sie die Schraubenbohrungen der Bildschirmbaugruppe auf die Schraubenbohrungen der Handballenstützen- und
Tastaturbaugruppe aus.
3. Bringen Sie die sechs Schrauben (M2,5x3,5) zur Befestigung der Bildschirmbaugruppe an der Handballenstützen- und
Tastaturbaugruppe wieder an.
4. Verlegen Sie das Kamerakabel und das Kabel für die Alien-Kopf-LED durch die Kabelführungen auf der Handballenstützen- und
Tastaturbaugruppe und führen Sie es durch den Schlitz in der Handballenstützen- und Tastaturbaugruppe.
5. Führen Sie das Bildschirmkabel durch die Kabelführungen auf der Handballenstützen- und Tastaturbaugruppe und führen Sie es durch
den Schlitz in der Handballenstützen- und Tastaturbaugruppe.
6. Drehen Sie den Computer um.
7. Befestigen Sie das Bildschirmkabel an der Systemplatine.
8. Schließen Sie das Bildschirmkabel an den Anschluss auf der Systemplatine an und schließen Sie die Verriegelung, um das Kabel zu
befestigen.
