10. Trennen Sie das Kabel des Netzadapter-Ports von der Systemplatine.
11. Entfernen Sie das Netzadapter-Portkabel von der Handballenstützen- und Tastaturbaugruppe und ziehen Sie das Netzadapter-
Portkabel von der Lüfter- und Kühlkörperbaugruppe ab.
12. Ziehen Sie das Klebeband ab, mit der das Bildschirmkabel an der Systemplatine befestigt ist.
13. Öffnen Sie die Verriegelung, trennen Sie das Bildschirmkabel von der Hauptplatine und lösen Sie das Bildschirmkabel von der
Hauptplatine.
14. Entfernen Sie die fünf Schrauben (M2x4), mit denen die Hauptplatinenbaugruppe an der Handballenstützen- und Tastaturbaugruppe
befestigt ist.
15. Greifen Sie die Hauptplatinenbaugruppe von der oberen linken und rechten Seite des Kühlkörpers und heben Sie die
Hauptplatinenbaugruppe aus der Handballenstützen- und Tastaturbaugruppe heraus.
16. Legen Sie die Systemplatinenbaugruppe auf eine saubere und ebene Fläche.
17. Drehen Sie die Systemplatinenbaugruppe um.
18. Entfernen Sie die Lüfter- und
19. Drehen Sie die Systemplatinenbaugruppe um.

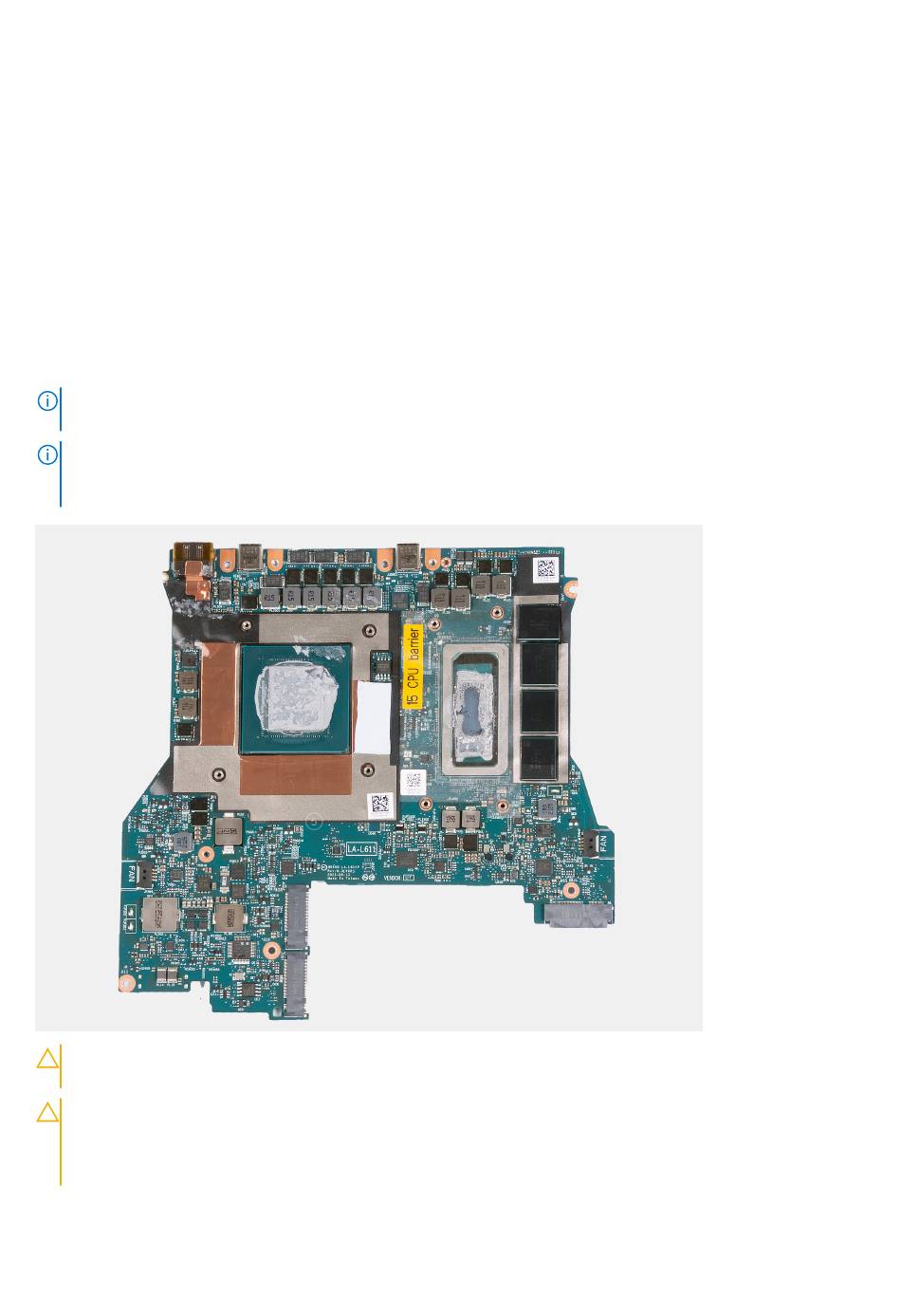

20. Nachdem alle oben genannten Schritte ausgeführt wurden, haben Sie nur noch die Systemplatine vor sich.
ANMERKUNG: Vor dem Zurücksenden der fehlerhaften Hauptplatine. Befestigen Sie den Prozessor (CPU)-Aufkleber über dem
Prozessorchip und stellen Sie sicher, dass er dessen gesamte Oberfläche bedeckt.
ANMERKUNG: Wenn Sie die Hauptplatine eines Computers mit einem M.2-2230-Solid-State-Laufwerk austauschen, stellen Sie
sicher, dass die Halterung für das M.2-2230-Solid-State-Laufwerk von der Hauptplatine entfernt und auf der neuen Hauptplatine
installiert wurde.
VORSICHT: Nachdem die Systemplatinenbaugruppe aus dem Computer entfernt wurde, befolgen Sie die
Anweisungen im technischen Datenblatt, das mit der neuen Systemplatinenbaugruppe ausgeliefert wurde.
VORSICHT: Verwenden Sie keine alkoholhaltigen Tücher zum Reinigen der Element 31-Wärmeleitpaste vom
Prozessor (CPU), die von der Prozessor-Sperrfolie umgeben ist. Die Alkohollösung der Tücher löst die Element
31-Paste in leitende Metallpartikel. Wenn diese leitenden Metallpartikel in Kontakt mit der Oberfläche der
Systemplatine kommen, führt dies zu einem Kurzschluss, wenn Ihr Computer eingeschaltet ist.
Kühlkörperbaugruppe.
