1.2

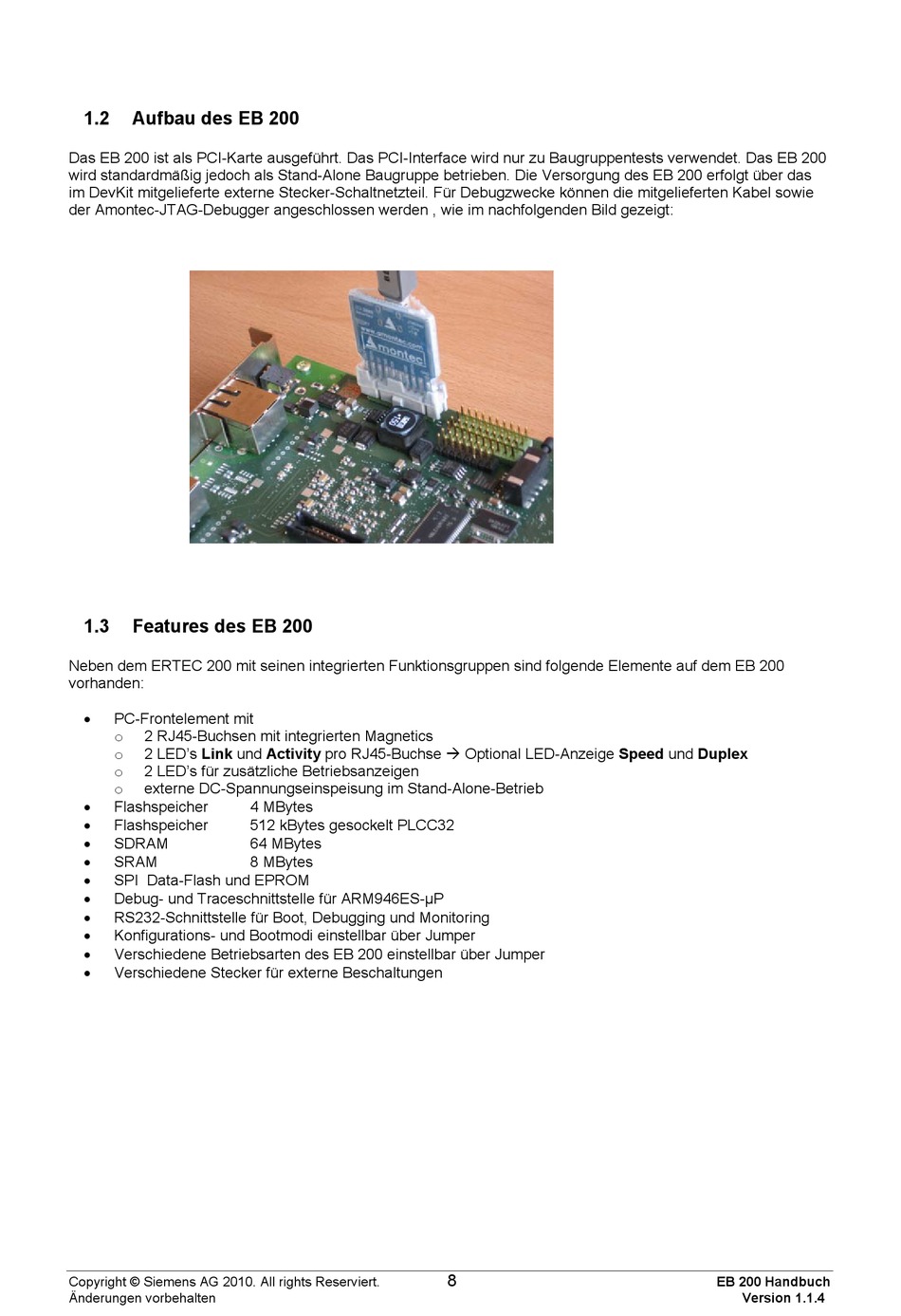

Aufbau des EB 200
Das EB 200 ist als PCI-Karte ausgeführt. Das PCI-Interface wird nur zu Baugruppentests verwendet. Das EB 200
wird standardmäßig jedoch als Stand-Alone Baugruppe betrieben. Die Versorgung des EB 200 erfolgt über das
im DevKit mitgelieferte externe Stecker-Schaltnetzteil. Für Debugzwecke können die mitgelieferten Kabel sowie
der Amontec-JTAG-Debugger angeschlossen werden , wie im nachfolgenden Bild gezeigt:
1.3
Features des EB 200
Neben dem ERTEC 200 mit seinen integrierten Funktionsgruppen sind folgende Elemente auf dem EB 200
vorhanden:
PC-Frontelement mit
2 RJ45-Buchsen mit integrierten Magnetics
o
2 LED's Link und Activity pro RJ45-Buchse Optional LED-Anzeige Speed und Duplex
o
2 LED's für zusätzliche Betriebsanzeigen
o
externe DC-Spannungseinspeisung im Stand-Alone-Betrieb
o
Flashspeicher
Flashspeicher
SDRAM
SRAM
SPI Data-Flash und EPROM
Debug- und Traceschnittstelle für ARM946ES-µP
RS232-Schnittstelle für Boot, Debugging und Monitoring
Konfigurations- und Bootmodi einstellbar über Jumper
Verschiedene Betriebsarten des EB 200 einstellbar über Jumper
Verschiedene Stecker für externe Beschaltungen
Copyright © Siemens AG 2010. All rights Reserviert.
Änderungen vorbehalten
4 MBytes
512 kBytes gesockelt PLCC32
64 MBytes
8 MBytes
8
EB 200 Handbuch
Version 1.1.4
