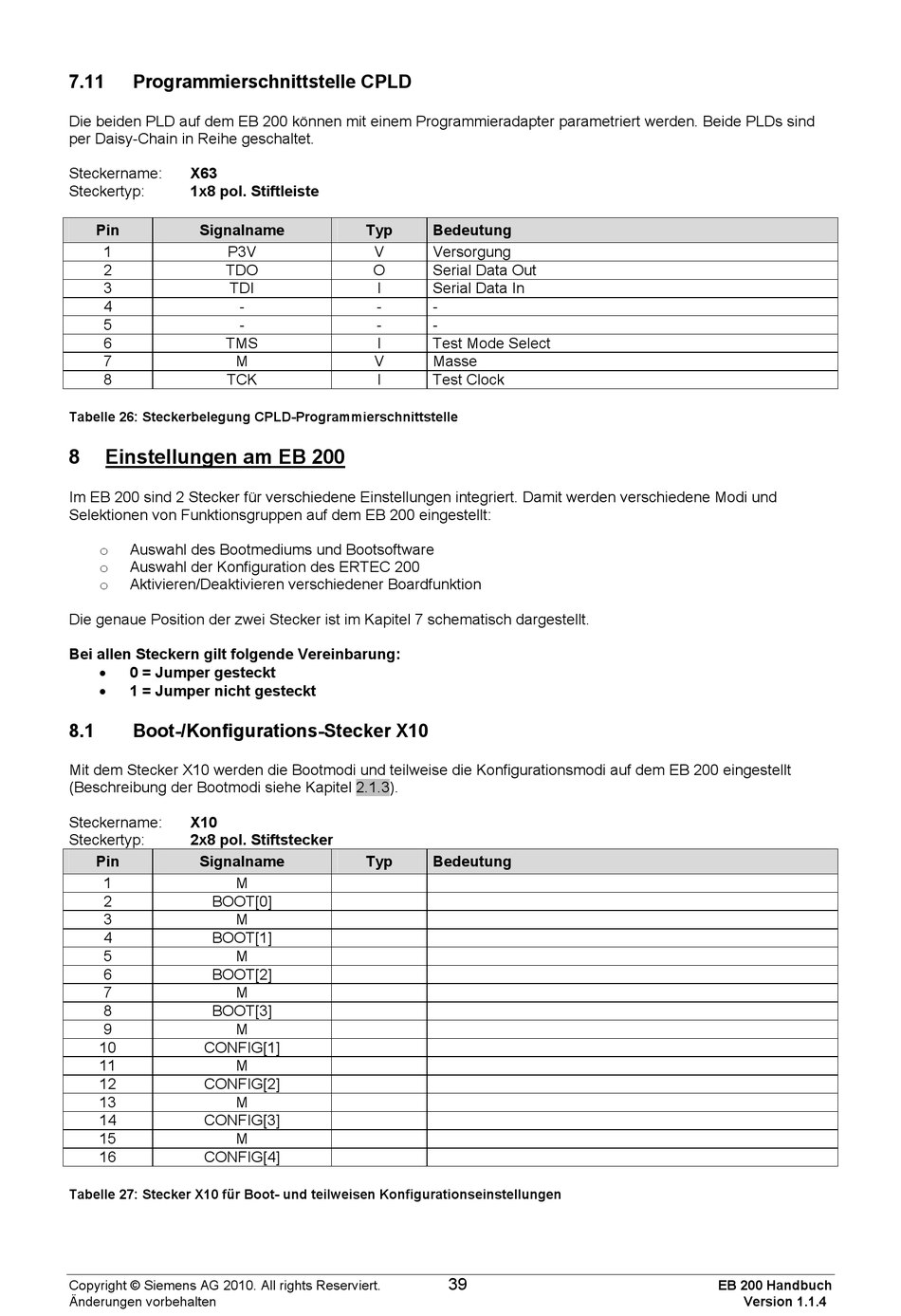

7.11
Programmierschnittstelle CPLD
Die beiden PLD auf dem EB 200 können mit einem Programmieradapter parametriert werden. Beide PLDs sind
per Daisy-Chain in Reihe geschaltet.
Steckername:
X63
Steckertyp:
1x8 pol. Stiftleiste
Pin
Signalname
1
P3V
2
TDO
3
TDI
4
5
6
TMS
7
M
8
TCK
Tabelle 26: Steckerbelegung CPLD-Programmierschnittstelle
8
Einstellungen am EB 200
Im EB 200 sind 2 Stecker für verschiedene Einstellungen integriert. Damit werden verschiedene Modi und
Selektionen von Funktionsgruppen auf dem EB 200 eingestellt:
Auswahl des Bootmediums und Bootsoftware
o
Auswahl der Konfiguration des ERTEC 200
o
Aktivieren/Deaktivieren verschiedener Boardfunktion
o
Die genaue Position der zwei Stecker ist im Kapitel 7 schematisch dargestellt.
Bei allen Steckern gilt folgende Vereinbarung:
0 = Jumper gesteckt
1 = Jumper nicht gesteckt
8.1
Boot-/Konfigurations-Stecker X10
Mit dem Stecker X10 werden die Bootmodi und teilweise die Konfigurationsmodi auf dem EB 200 eingestellt
(Beschreibung der Bootmodi siehe Kapitel 2.1.3).
Steckername:
X10
Steckertyp:
2x8 pol. Stiftstecker
Pin
Signalname
1
M
2
BOOT[0]
3
M
4
BOOT[1]
5
M
6
BOOT[2]
7
M
8
BOOT[3]
9
M
10
CONFIG[1]
11
M
12
CONFIG[2]
13
M
14
CONFIG[3]
15
M
16
CONFIG[4]
Tabelle 27: Stecker X10 für Boot- und teilweisen Konfigurationseinstellungen
