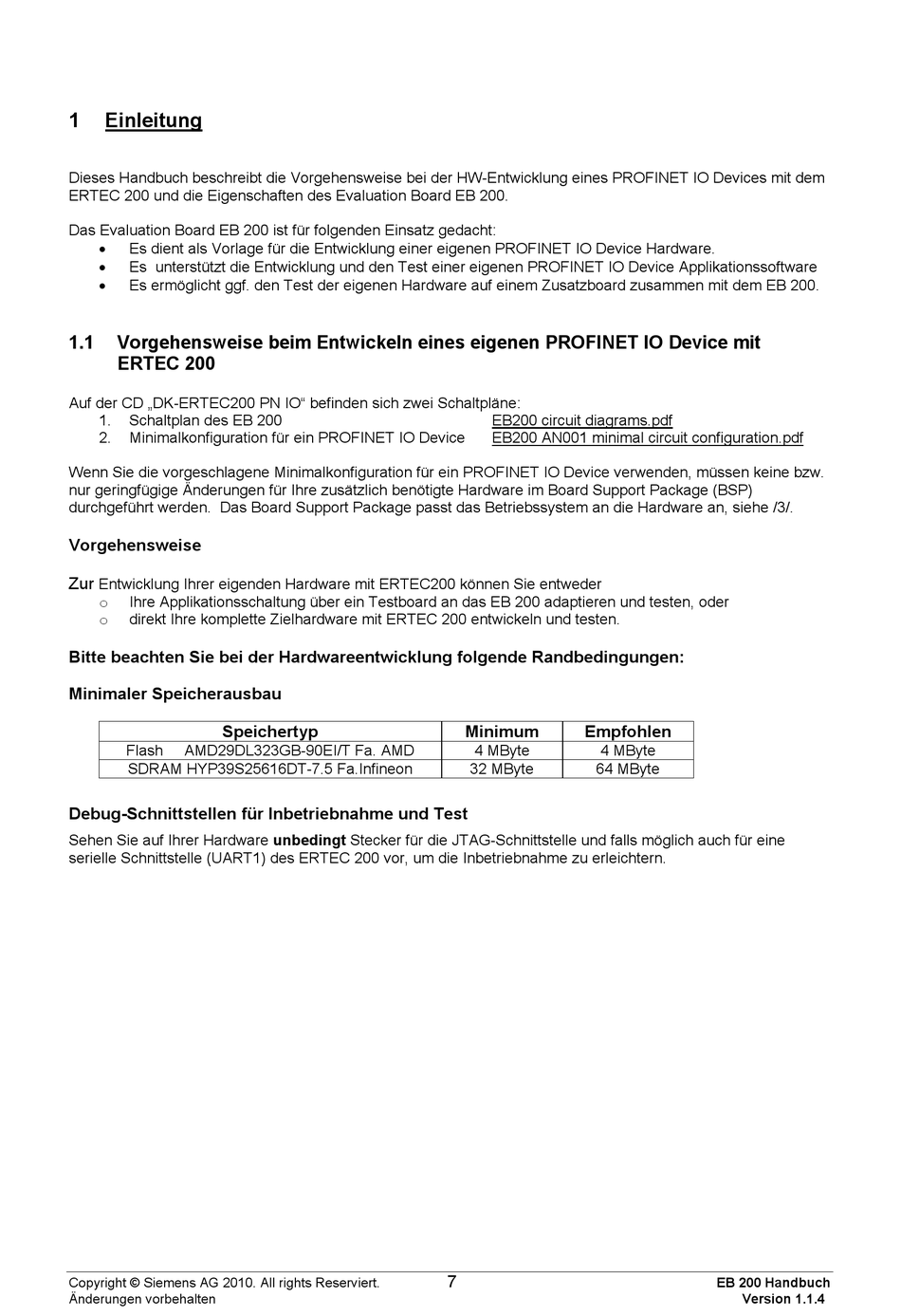

Einleitung
Dieses Handbuch beschreibt die Vorgehensweise bei der HW-Entwicklung eines PROFINET IO Devices mit dem
ERTEC 200 und die Eigenschaften des Evaluation Board EB 200.
Das Evaluation Board EB 200 ist für folgenden Einsatz gedacht:
Es dient als Vorlage für die Entwicklung einer eigenen PROFINET IO Device Hardware.
Es unterstützt die Entwicklung und den Test einer eigenen PROFINET IO Device Applikationssoftware
Es ermöglicht ggf. den Test der eigenen Hardware auf einem Zusatzboard zusammen mit dem EB 200.
1.1
Vorgehensweise beim Entwickeln eines eigenen PROFINET IO Device mit
ERTEC 200
Auf der CD „DK-ERTEC200 PN IO" befinden sich zwei Schaltpläne:
1.
Schaltplan des EB 200
2.
Minimalkonfiguration für ein PROFINET IO Device
Wenn Sie die vorgeschlagene Minimalkonfiguration für ein PROFINET IO Device verwenden, müssen keine bzw.
nur geringfügige Änderungen für Ihre zusätzlich benötigte Hardware im Board Support Package (BSP)
durchgeführt werden. Das Board Support Package passt das Betriebssystem an die Hardware an, siehe /3/.
Vorgehensweise
Zur
Entwicklung Ihrer eigenden Hardware mit ERTEC200 können Sie entweder
Ihre Applikationsschaltung über ein Testboard an das EB 200 adaptieren und testen, oder
o
direkt Ihre komplette Zielhardware mit ERTEC 200 entwickeln und testen.
o
Bitte beachten Sie bei der Hardwareentwicklung folgende Randbedingungen:
Minimaler Speicherausbau
Speichertyp
Flash
AMD29DL323GB-90EI/T Fa. AMD
SDRAM HYP39S25616DT-7.5 Fa.Infineon
Debug-Schnittstellen für Inbetriebnahme und Test
Sehen Sie auf Ihrer Hardware unbedingt Stecker für die JTAG-Schnittstelle und falls möglich auch für eine
serielle Schnittstelle (UART1) des ERTEC 200 vor, um die Inbetriebnahme zu erleichtern.
Copyright © Siemens AG 2010. All rights Reserviert.
Änderungen vorbehalten
EB200 circuit diagrams.pdf
EB200 AN001 minimal circuit configuration.pdf
Minimum
Empfohlen
4 MByte
4 MByte
32 MByte
64 MByte
7
EB 200 Handbuch
Version 1.1.4
