1.4

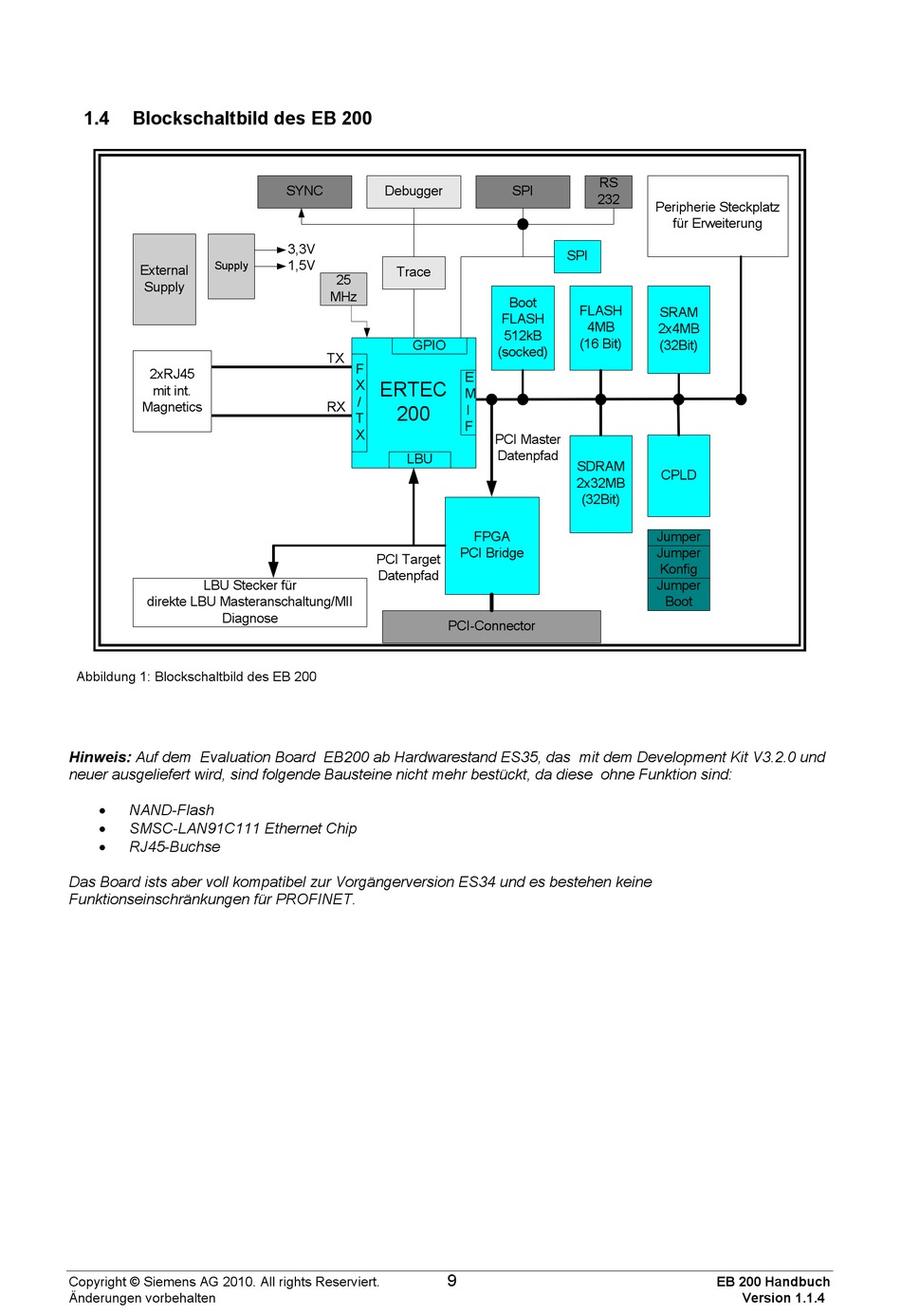

Blockschaltbild des EB 200
Supply
External
Supply
2xRJ45
mit int.
Magnetics
LBU Stecker für
direkte LBU Masteranschaltung/MII
Diagnose
Abbildung 1: Blockschaltbild des EB 200
Hinweis: Auf dem Evaluation Board EB200 ab Hardwarestand ES35, das mit dem Development Kit V3.2.0 und
neuer ausgeliefert wird, sind folgende Bausteine nicht mehr bestückt, da diese ohne Funktion sind:
NAND-Flash
SMSC-LAN91C111 Ethernet Chip
RJ45-Buchse
Das Board ists aber voll kompatibel zur Vorgängerversion ES34 und es bestehen keine
Funktionseinschränkungen für PROFINET.
Copyright © Siemens AG 2010. All rights Reserviert.
Änderungen vorbehalten
SYNC
Debugger
3,3V
1,5V
Trace
25
MHz
GPIO
TX
F
X
ERTEC
/
RX
200
T
X
LBU
PCI Target
Datenpfad
PCI-Connector
9
RS
SPI
232
SPI
Boot
FLASH
FLASH
4MB
512kB
(16 Bit)
(socked)
E
M
I
F
PCI Master
Datenpfad
SDRAM
2x32MB
(32Bit)
FPGA
PCI Bridge
Peripherie Steckplatz
für Erweiterung
SRAM
2x4MB
(32Bit)
CPLD
Jumper
Jumper
Konfig
Jumper
Boot
EB 200 Handbuch
Version 1.1.4
