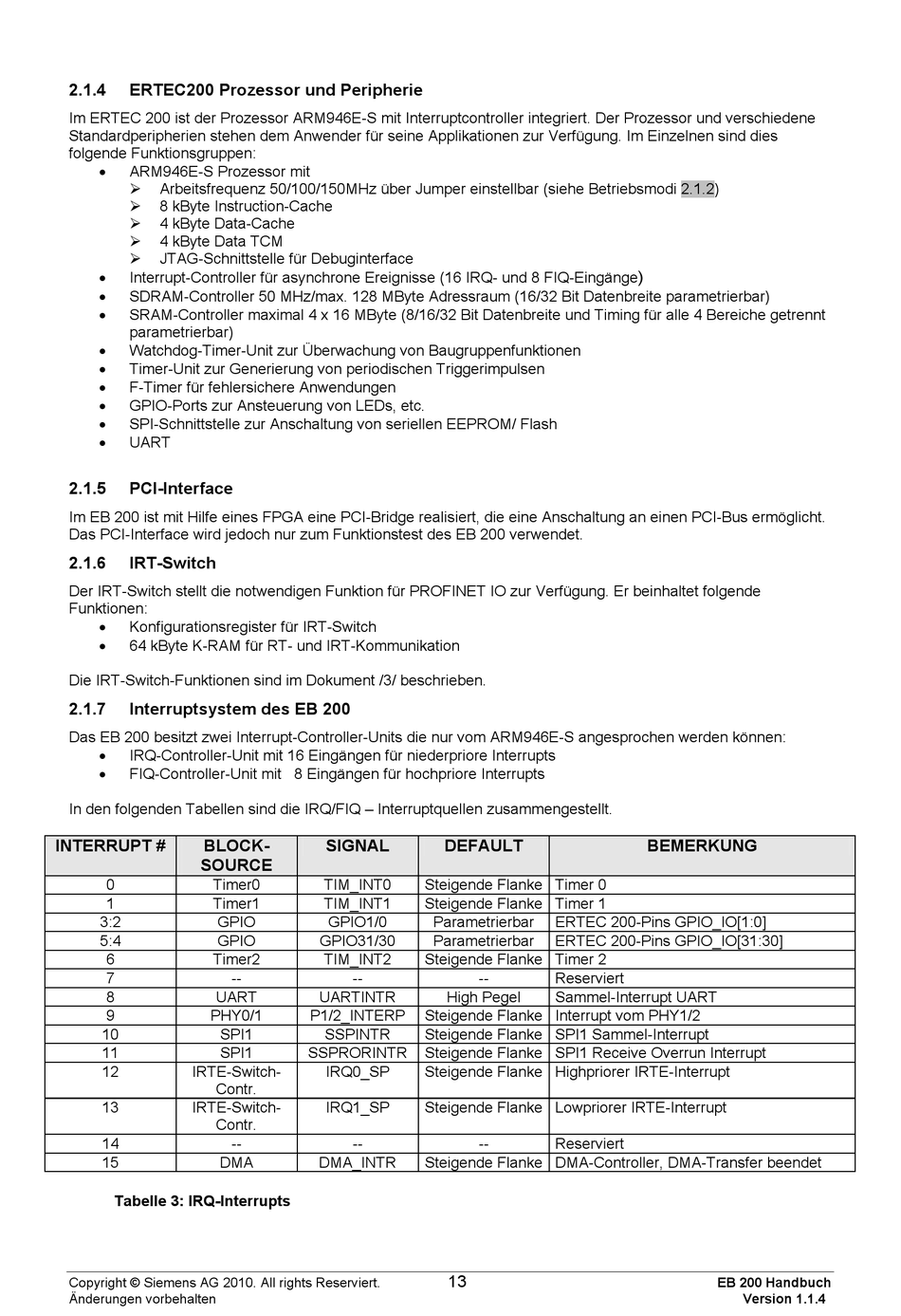

2.1.4

ERTEC200 Prozessor und Peripherie

Im ERTEC 200 ist der Prozessor ARM946E-S mit Interruptcontroller integriert. Der Prozessor und verschiedene
Standardperipherien stehen dem Anwender für seine Applikationen zur Verfügung. Im Einzelnen sind dies
folgende Funktionsgruppen:
ARM946E-S Prozessor mit
Arbeitsfrequenz 50/100/150MHz über Jumper einstellbar (siehe Betriebsmodi 2.1.2)
8 kByte Instruction-Cache
4 kByte Data-Cache
4 kByte Data TCM
JTAG-Schnittstelle für Debuginterface
Interrupt-Controller für asynchrone Ereignisse (16 IRQ- und 8 FIQ-Eingänge
SDRAM-Controller 50 MHz/max. 128 MByte Adressraum (16/32 Bit Datenbreite parametrierbar)
SRAM-Controller maximal 4 x 16 MByte (8/16/32 Bit Datenbreite und Timing für alle 4 Bereiche getrennt
parametrierbar)
Watchdog-Timer-Unit zur Überwachung von Baugruppenfunktionen
Timer-Unit zur Generierung von periodischen Triggerimpulsen
F-Timer für fehlersichere Anwendungen
GPIO-Ports zur Ansteuerung von LEDs, etc.
SPI-Schnittstelle zur Anschaltung von seriellen EEPROM/ Flash
UART
2.1.5

PCI-Interface

Im EB 200 ist mit Hilfe eines FPGA eine PCI-Bridge realisiert, die eine Anschaltung an einen PCI-Bus ermöglicht.
Das PCI-Interface wird jedoch nur zum Funktionstest des EB 200 verwendet.
2.1.6

IRT-Switch

Der IRT-Switch stellt die notwendigen Funktion für PROFINET IO zur Verfügung. Er beinhaltet folgende
Funktionen:
Konfigurationsregister für IRT-Switch
64 kByte K-RAM für RT- und IRT-Kommunikation
Die IRT-Switch-Funktionen sind im Dokument /3/ beschrieben.
2.1.7

Interruptsystem des EB 200

Das EB 200 besitzt zwei Interrupt-Controller-Units die nur vom ARM946E-S angesprochen werden können:
IRQ-Controller-Unit mit 16 Eingängen für niederpriore Interrupts
FIQ-Controller-Unit mit 8 Eingängen für hochpriore Interrupts
In den folgenden Tabellen sind die IRQ/FIQ – Interruptquellen zusammengestellt.
INTERRUPT #
BLOCK-
SOURCE
0
Timer0
1
Timer1
3:2
GPIO
5:4
GPIO
6
Timer2
7
8
UART
9
PHY0/1
10
SPI1
11
SPI1
12
IRTE-Switch-
Contr.
13
IRTE-Switch-
Contr.
14
15
DMA

Tabelle 3: IRQ-Interrupts

Copyright © Siemens AG 2010. All rights Reserviert.
Änderungen vorbehalten
SIGNAL
TIM_INT0
TIM_INT1
GPIO1/0
GPIO31/30
TIM_INT2
--
--
UARTINTR
P1/2_INTERP
SSPINTR
SSPRORINTR
IRQ0_SP
IRQ1_SP
--
--
DMA_INTR
DEFAULT
Steigende Flanke Timer 0
Steigende Flanke Timer 1
Parametrierbar
ERTEC 200-Pins GPIO_IO[1:0]
Parametrierbar
ERTEC 200-Pins GPIO_IO[31:30]
Steigende Flanke Timer 2
--
Reserviert
High Pegel
Sammel-Interrupt UART
Steigende Flanke Interrupt vom PHY1/2
Steigende Flanke SPI1 Sammel-Interrupt
Steigende Flanke SPI1 Receive Overrun Interrupt
Steigende Flanke Highpriorer IRTE-Interrupt
Steigende Flanke Lowpriorer IRTE-Interrupt
--
Reserviert
Steigende Flanke DMA-Controller, DMA-Transfer beendet
13
)
BEMERKUNG
EB 200 Handbuch
Version 1.1.4
