9
Aufbau des EB 200
9.1
Mechanischer Aufbau
Das EB 200 ist als PC-Baugruppe mit kurzem PCI-Format mit einer Länge von 174 mm entworfen. Das EB 200
verfügt über ein Standard PC-Slotblech. Auf dem Board sind 4 Bohrungen angebracht, auf die die mitgelieferten
Abstandshalter montiert werden.
9.2
Front- und Anzeigenelement

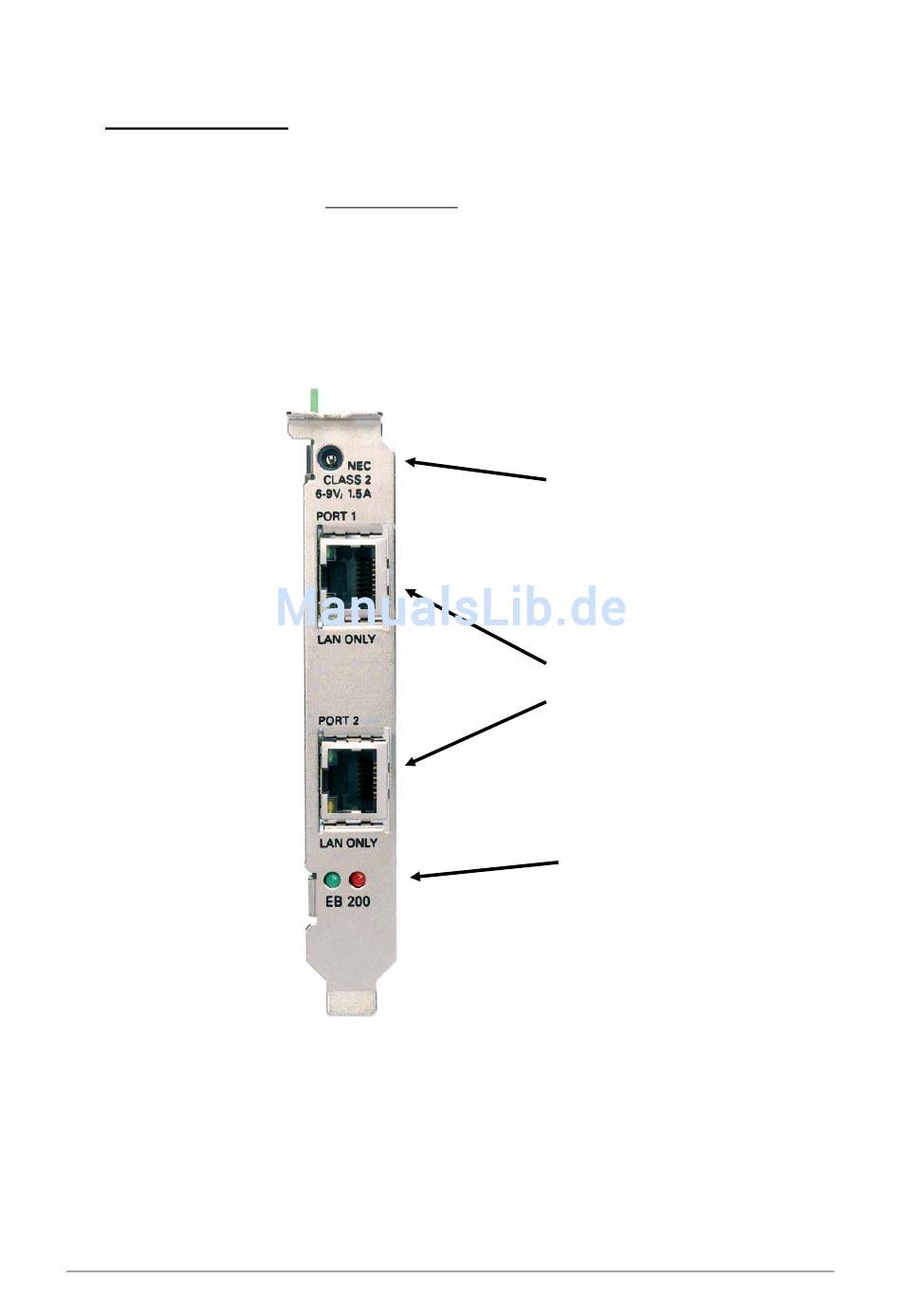

Abbildung 6: Frontelement des EB 200
Copyright © Siemens AG 2010. All rights Reserviert.
Änderungen vorbehalten
externe Spannungsversorgung
6 - 9V, 1,5A
RJ45 Buchsen mit LED
Link und Activity
2 LED's zur Signalisierung
von Baugruppenzuständen
z.B RUN und SF
