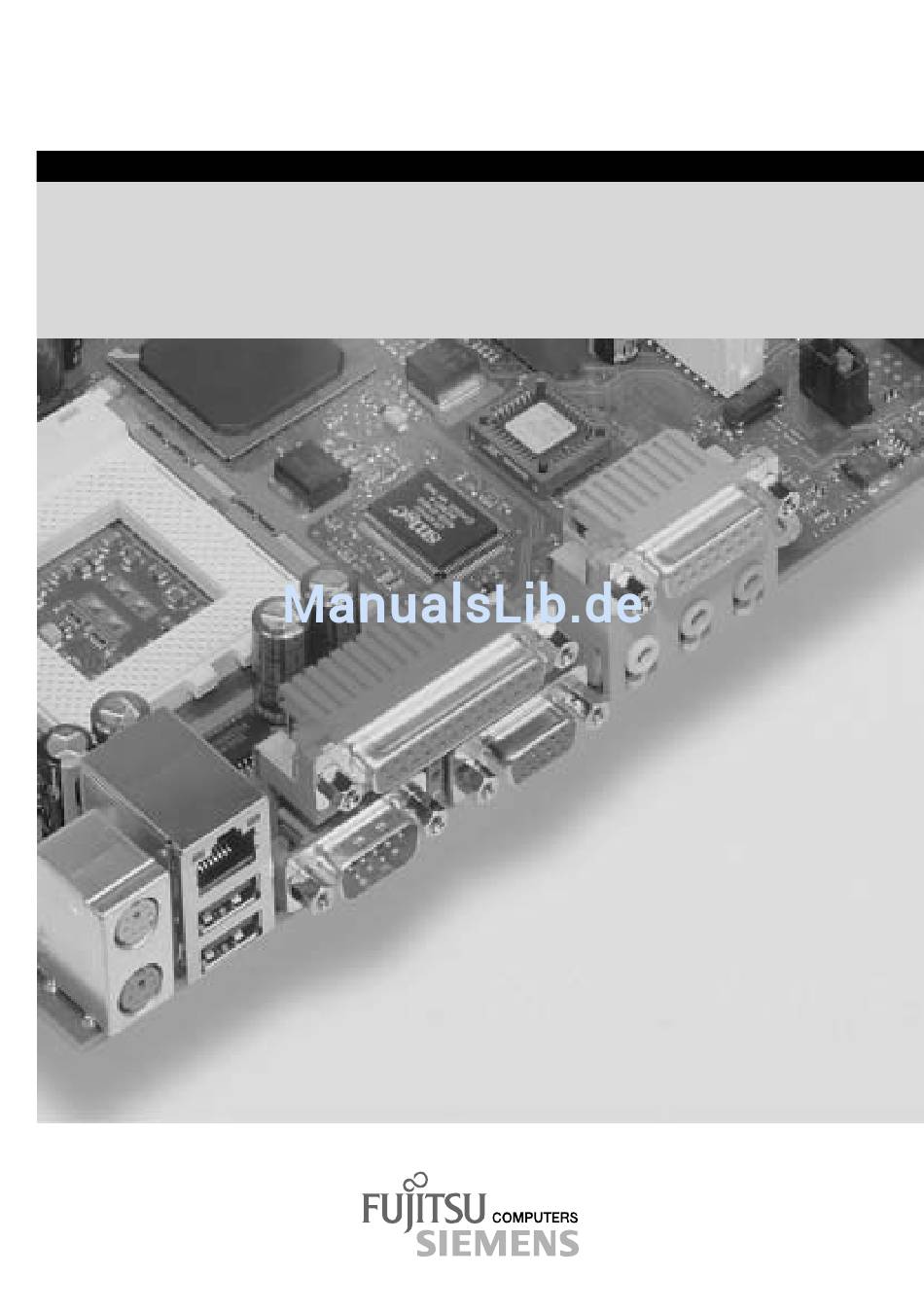

- Seite 1 COMPONENTS Technisches Handbuch / Technical Manual Mainboard D1495...
- Seite 2 Please contact: · your sales partner · your sales outlet You will find further information in the manuals "Safety" and "Ergonomics". The latest information and updates (e. g. BIOS update) on our mainboards can be found on the Internet under: http://www.fujitsu-siemens.com/mainboards...
- Seite 4 Questo manuale è stato stampato su carta da riciclaggio. Denna handbok är tryckt på recyclingpapper. Dit handboek werd op recycling-papier gedrukt. Herausgegeben von/Published by Fujitsu Siemens Computers GmbH A26361-D1495-Z120-1-7419 Bestell-Nr./Order No.: Printed in the Federal Republic of Germany AG 0902...
- Seite 5 Deutsch English Mainboard D1495 Technisches Handbuch Technical Manual Ausgabe September 2002 September 2002 edition...
- Seite 6 Alle weiteren genannten Warenzeichen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber und werden als geschützt anerkannt. Copyright ã Fujitsu Siemens Computers GmbH 2002 Alle Rechte vorbehalten, insbesondere (auch auszugsweise) die der Übersetzung, des Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren.
-
Seite 7: Übersicht /Overview Mainboard D1495
Übersicht /Overview Mainboard D1495 Stromversorgung / Power Supply Interne Anschlüsse und Steckplätze / Internal Bedienfeld / Frontpanel connectors and slots USB C/D USB E/F Diskettenlaufwerk / Floppy disk drive IDE-Laufwerke 3/4 / IDE-drives 3/4 IDE-Laufwerke 1/2 / IDE-drives 1/2 Batterie / Battery Schalter / Switch Pentium 4 10 =... -
Seite 8: Inhaltsverzeichnis
Inhalt Übersicht /Overview Mainboard D1495..................1 Mainboard D1495 ..........................1 Darstellungsmittel........................1 Wichtige Hinweise..........................2 Hinweise zu Baugruppen......................2 Übersicht Leistungsmerkmale ......................3 Besondere Merkmale ........................ 4 Kurzanleitung Mainboard einbauen....................5 Vor dem Einbau ........................5 Anschlüsse und Steckverbinder ....................7 Externe Anschlüsse .......................... -
Seite 9: Mainboard D1495
Mainboard D1495 Ihr Mainboard ist in verschiedenen Ausbaustufen erhältlich. Abhängig von der Konfiguration Ihres Mainboards kann es vorkommen, dass Sie einige Hardware-Komponenten nicht vorfinden, obwohl diese in diesem Handbuch beschrieben sind. Weitere Informationen Weitere Informationen Informationen zum BIOS-Setup und zusätzliche Beschreibungen zu den Treibern finden Sie: ·... -
Seite 10: Wichtige Hinweise
Wichtige Hinweise Wichtige Hinweise Bei eingebautem Mainboard müssen Sie das System öffnen, um Zugriff auf das Mainboard zu bekommen. Wie Sie das System zerlegen und wieder zusammenbauen, ist in der Betriebsanleitung des Systems beschrieben. Verbindungskabel zu Peripheriegeräten müssen über eine ausreichende Abschirmung verfügen. Beachten Sie die Sicherheitshinweise in der Betriebsanleitung des Systems. -
Seite 11: Übersicht Leistungsmerkmale
HI-SPEED USB 2.0 SmartCard Leseranschluss (USB / seriell) - / - Temperaturüberwachung Systemüberwachung Unterstützung für Fujitsu Siemens Computers Tastatur mit Einschalttaste Interne Anschlüsse DIMM Steckplätze (DDR SDRAM 333 / DDR SDARM 266) 2 / 3 AGP Steckplatz (2/4x, 32 Bit, 66 MHz, 1,5 V) PCI Steckplatz (32 Bit, 33 MHz, 5 V und 3,3 V) CNR Steckplatz (Type A, AC‘97 only) -
Seite 12: Besondere Merkmale
Recovery BIOS Wenn während eines BIOS-Updates ein Fehler auftritt (z.B. durch Stromausfall), ist das System-BIOS zerstört. Alle Fujitsu Siemens Computers Mainboards verfügen über ein Recovery-BIOS. Damit kann ein zerstörtes BIOS einfach wiederhergestellt werden. Eine genaue Anleitung finden Sie im Kapitel "BIOS-Recovery – System BIOS wiederherstellen". -
Seite 13: Kurzanleitung Mainboard Einbauen
Übersicht Leistungsmerkmale Kurzanleitung Mainboard einbauen Wenn Sie das Mainboard einzeln gekauft haben, können Sie das Mainboard nach der folgenden Kurzanleitung in Ihr System einbauen. Die hier beschriebenen Tätigkeiten setzen Grundwissen über PC voraus und können nicht von einem Laien ausgeübt werden. Falls Sie sich nicht sicher sind, ob Sie ausreichend Fachwissen besitzen, so überlassen Sie diese Arbeiten einem Fachmann. -
Seite 14: Treiberinstallation
Übersicht Leistungsmerkmale Ê Sollte im Gehäuse kein passendes Anschlussfeld vorhanden sein, müssen Sie das mitgelieferte Anschlussfeld (1) einbauen. Achten Sie auf die Ausrichtung der Blende, damit die Anschlüsse dem Mainboard hinterher passen. Ê Setzen Sie das Mainboard an der Kante an, an der sich das Anschlussfeld befindet (2), und setzen Sie die Baugruppe dann ins Gehäuse ein (3). -
Seite 15: Anschlüsse Und Steckverbinder
Externe Anschlüsse Anschlüsse und Steckverbinder Die Position der Anschlüsse und Steckverbinder finden Sie auf der Seite "Umschlag/Cover". Die markierten Komponenten und Steckverbinder müssen nicht auf dem Mainboard vorhanden sein. Externe Anschlüsse Die Position der externen Anschlüsse finden Sie auf der Seite "Umschlag/Cover". PS/2 Tastaturanschluss, violett PS/2-Mausanschluss, grün Serielle Schnittstelle, türkis... -
Seite 16: Pinbelegung Interne Anschlüsse
Pinbelegung interne Anschlüsse Pinbelegung interne Anschlüsse Im folgenden finden Sie die Pinbelegung einiger interner Anschlüsse in Deutsch und/oder Englisch. Einige der beschriebenen Anschlüsse können optional sein! Power On/Off Bedienfeld / Front panel Power On LED 1) 3) HD-LED Reset Achten Sie bei den LEDs auf die Polung. Oft ist bei den Anschluss-Leitungen der Pluspol durch ein farbiges Kabel gekennzeichnet. - Seite 17 Pinbelegung interne Anschlüsse Audio-Bedienfeld / Audio front panel Signal Signal Micro input Analog GND Micro bias Analog VCC Right line output Right line return Not connected Left line output Left line return Wird das Audio-Bedienfeld nicht benutzt, müssen Sie Steckbrücken auf die Pinpaare 5/6 und 9/10 stecken.
- Seite 18 Pinbelegung interne Anschlüsse Fan 1 (processor fan - only for 3 pin fans) Signal Fix Fan voltage (+12 V, max. 1 A) Fan sense Fan 2 (system fan - only for 3 pin fans) Signal Fix Fan voltage (+12 V, max. 1 A) Fan sense Power supply ATX12 V Signal...
-
Seite 19: Einstellungen Mit Schaltern Und Steckbrücken
Pinbelegung interne Anschlüsse Einstellungen mit Schaltern und Steckbrücken Die Position der Schalter und Steckbrücken finden Sie auf der Seite "Umschlag/Cover". System- und BIOS-Setup Passwort umgehen - Schalter 1 Der Schalter 1 ermöglicht das Umgehen des System- und BIOS-Setup Passworts. Das System- und BIOS-Setup Passwort wird beim Einschalten des Gerätes übersprungen und kann geändert werden. -
Seite 20: Erweiterungen / Hochrüsten
Technische Daten SiS 645DX mit 400/533 MHz Front Side Bus in der Bauform mPGA478. Eine aktuelle Liste der von diesem Mainboard unterstützen Prozessoren finden Sie im Internet unter: www.fujitsu-siemens.de/mainboards. Prozessor ausbauen/einbauen Ê Entfernen Sie einen eventuell vorhandenen Lüfter und den Kühlkörper. - Seite 21 Prozessor tauschen Kühlkörpermontage Verwenden Sie unbedingt Wärmeleitmaterial zwischen Prozessor und Kühlkörper. Wenn auf dem Kühlkörper bereits ein Wärmeleitpad (gummiartige Folie) aufgebracht ist, verwenden Sie dieses. Ansonsten müssen Sie eine sehr dünne Schicht Wärmeleitpaste auftragen. Wärmeleitpads können Sie nur einmal benutzen. Wenn Sie den Kühlkörper abnehmen, müssen Sie ihn reinigen und neue Wärmeleitpaste auftragen, bevor Sie ihn erneut montieren.
-
Seite 22: Hauptspeicher Hochrüsten
Modulgrößen: 32, 64, 128, 256, 512 oder 1024 Mbyte pro Modul Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule finden Sie im Internet unter: www.fujitsu-siemens.de/mainboards. Es muss mindestens ein Speichermodul eingebaut sein. Bei DDR 266 Modulen können bis zu drei double-sided Speichermodule verwendet werden. -
Seite 23: Agp-Grafikkarten Hochrüsten
AGP-Grafikkarten hochrüsten Speichermodul ausbauen Ê Drücken Sie die Halterungen auf der linken und auf der rechten Seite nach außen (1). Ê Ziehen Sie das Speichermodul aus dem Einbauplatz (2). AGP-Grafikkarten hochrüsten Technische Daten: Der AGP-Steckplatz unterstützt die Modi 1x/2x/4x mit 32 Bit und 66 MHz. Es werden ausschließlich 1,5 V AGP-Grafikkarten unterstützt. - Seite 24 PCI-Karten hochrüsten Monofunktionale Erweiterungskarten: Standard-AGP- und PCI-Erweiterungskarten benötigen maximal einen Interrupt, der als PCI- Interrupt INT A bezeichnet wird. Erweiterungskarten, die keinen Interrupt benötigen, können in einen beliebigen Steckplatz eingebaut werden. Multifunktionale Erweiterungskarten oder Erweiterungskarten mit integrierter PCI-PCI Bridge: Diese Erweiterungskarten benötigen bis zu vier PCI-Interrupts: INT A, INT B, INT C, INT D. Wie viele und welche dieser Interrupts verwendet werden, entnehmen Sie der mitgelieferten Dokumentation der Karte.
-
Seite 25: Lithium-Batterie Austauschen
PCI-Karten hochrüsten Lithium-Batterie austauschen Damit die Systeminformation dauerhaft gespeichert werden kann, ist eine Lithium-Batterie eingebaut, die den CMOS-Speicher mit Strom versorgt. Wenn die Spannung der Batterie zu niedrig ist oder die Batterie leer ist, wird eine entsprechende Fehlermeldung ausgegeben. Die Lithium- Batterie muss dann gewechselt werden. -
Seite 26: Bios-Update
BIOS-Update BIOS-Update Wann sollte ein BIOS-Update durchgeführt werden? Fujitsu Siemens Computers stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten. Außerdem können neue BIOS-Funktionen integriert werden. Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteht, das sich durch neue Treiber oder neue Software nicht beheben lässt. -
Seite 27: Microcode Update
Sicherheit für den Prozessor auf Fujitsu Siemens Computers Mainboards Wird der Prozessor miteinem alten oder falschen Microcode genutzt, kann ein fehlerfreier Betrieb nicht gewährleistet werden. Fujitsu Siemens Computers hat deshalb auf seinen Mainboards eine Funktion implementiert, die den Startvorgang unterbricht, falls kein passender Microcode für den installierten Prozessor vorhanden ist. -
Seite 28: Treiber
Treiber Microcode Update unter DOS mit bootfähiger Microcode-Update Diskette - Kurzbeschreibung Ê Laden Sie die Update-Datei von unserer Internet-Seite auf Ihren PC. Ê Legen Sie eine leere Diskette (1,44 MB) ein. Ê Führen Sie die Update-Datei unter DOS aus (z. B. 1495101.EXE). Ê... -
Seite 29: Anhang
Beseitigung des Fehlerzustandes setzen sich die Sicherungen wieder in den Ursprungszustand zurück. Strombedarf des Mainboards Sie benötigen für dieses Mainboard ein Pentium4-Netzteil nach der ATX12V Spezifikation. Wenn Sie keinen PC von Fujitsu Siemens Computer haben, stellen Sie sicher, dass das Netzteil die benötigten Stromstärken zur Verfügung stellt. Quelle Spannung... -
Seite 30: Apm Und Acpi Systemstatus, Stromsparmodi
APM und ACPI Systemstatus, Stromsparmodi APM und ACPI Systemstatus, Stromsparmodi Systemstatus ACPI Power Strom- Aufwach- Status* Status verbrauch zeit Normaler Normal Betrieb Einfacher Standby Blink Fast wie fast sofort Energie- Normal sparmodus Maximaler RAM, ca. 5s Energie- Wake-Up sparmodus ** Komponenten “Save-To-RAM”... -
Seite 31: Mainboard-Revision Und Bios Version
Die Kompatibilität z. B. mit neuen Prozessoren kann abhängig von der verwendeten BIOS-Version oder dem Revision-Stand des Mainboards sein. Sie finden die CPU- und BIOS Kompatibilitätslisten im Internet unter www.fujitsu-siemens.de/mainboards. Mainboard-Revision Der Revision-Stand des Mainboards identifiziert genau, welches Mainboard Sie besitzen. Sie finden... -
Seite 32: Fehlermeldungen
Available CPUs do not support the same bus frequency – System halted! Memory type mixing detected Non Fujitsu Siemens Memory Module detected – Warranty void There are more than 32 32 RDRAM devices in the system Überprüfen Sie, ob sich die Systemkonfiguration geändert hat. Korrigieren Sie diese gegebenenfalls. - Seite 33 Mainboard-Revision und BIOS Version DMA test failed EISA CMOS not writable Extended RAM Failed at offset: nnnn Extended RAM Failed at address line: nnnn Failing Bits: nnnn Fail-Safe Timer NMI failed Multiple-bit ECC error occurred Memory decreased in size Memory size found by POST differed from EISA CMOS Single-bit ECC error occurred Software NMI failed System memory exceeds the CPU’s caching limit...
- Seite 34 Mainboard-Revision und BIOS Version Missing or invalid NVRAM token Schalten Sie das Gerät aus und wieder ein. Wenn die Meldung weiterhin erscheint, wenden Sie sich bitte an Ihre Verkaufsstelle oder unseren Service. Monitor type does not match CMOS - RUN SETUP Stellen Sie im BIOS-Setup, im Menü...
-
Seite 35: Fehlermeldungen Unter Dos
Fehlermeldungen unter DOS System battery is dead - Replace and run SETUP Tauschen Sie die Lithium-Batterie auf dem Mainboard aus und führen Sie die Einstellungen im BIOS-Setup erneut durch. System Cache Error - Cache disabled Schalten Sie das Gerät aus und wieder ein. Wenn die Meldung weiterhin erscheint, wenden Sie sich an Ihre Verkaufsstelle oder an unseren Service. -
Seite 36: Smartcard-Leser - Fehlermeldungen
SmartCard-Leser - Fehlermeldungen SmartCard-Leser - Fehlermeldungen In diesem Kapitel finden Sie die Fehlermeldungen, die von dem SmartCard-Leser (Chipkartenleser) ausgegeben werden. Boot access denied Die Sicrypt-SmartCard hat keine Zugriffsrechte auf das System. Check your chipcard Die Sicrypt-SmartCard ist entweder falsch gesteckt oder keine PC-Lock-Sicrypt-Card. Chipcard reader FAIL Es ist ein Fehler auf der seriellen Schnittstelle zum SmartCard-Leser (Chipkartenleser) aufgetreten. -
Seite 37: Glossar
Glossar Glossar Die unten aufgeführten Fachbegriffe bzw. Abkürzungen stellen keine vollständige Aufzählung aller gebräuchlichen Fachbegriffe bzw. Abkürzungen dar. Nicht alle hier aufgeführten Fachbegriffe bzw. Abkürzungen gelten für das beschriebene Mainboard. ACPI Advanced Configuration and Industrial Standard Architecture Power Management Interface AC'97 Audio Codec '97 Local Area Network...
