Tabelle 7: Gpio [44:32] Am Eb 200 Als Alternative Funktion - Siemens EB200 Handbuch

Signalname Alternative
Function 1 Funktion 2
LBU PHY-Debug
Config(6,5,2) Config(6,5,2)
= xx0b = 011b
LBU_A16 GPIO32
LBU_A17 GPIO33
LBU_A18 GPIO34
LBU_A19 GPIO35
LBU_A20 GPIO36
LBU_SEG_0 GPIO37
LBU_SEG_1 GPIO38
LBU_CS_R_N GPIO39
LBU CS_M_N GPIO40
LBU_D15 GPIO41
LBU_RDY_N GPIO42
LBU_IRQ0_N GPIO43
LBU_IRQ1_N GPIO44

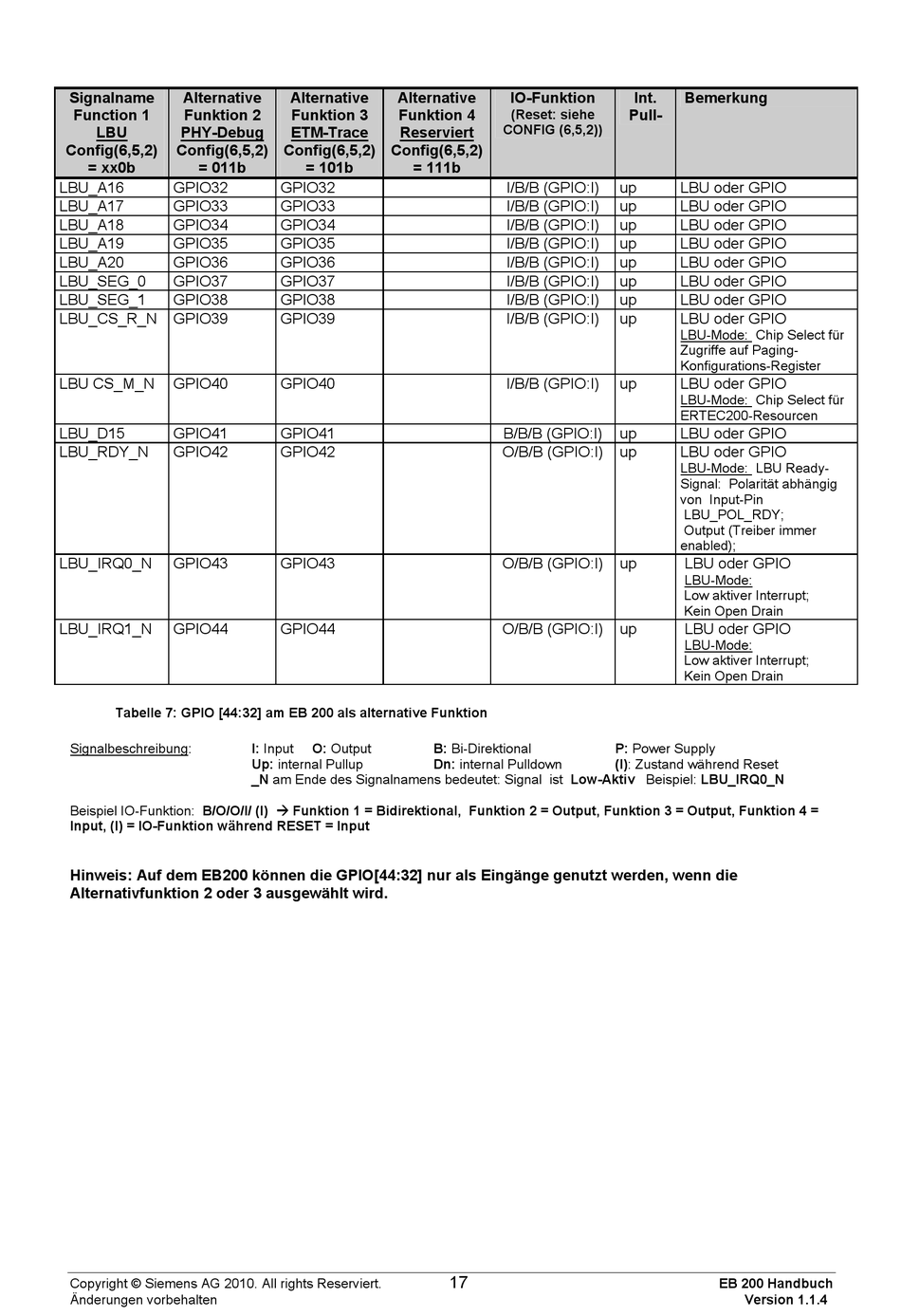

Tabelle 7: GPIO [44:32] am EB 200 als alternative Funktion

Signalbeschreibung:
Beispiel IO-Funktion: B/O/O/I/ (I)  Funktion 1 = Bidirektional, Funktion 2 = Output, Funktion 3 = Output, Funktion 4 =
Input, (I) = IO-Funktion während RESET = Input
Hinweis: Auf dem EB200 können die GPIO[44:32] nur als Eingänge genutzt werden, wenn die
Alternativfunktion 2 oder 3 ausgewählt wird.
Copyright © Siemens AG 2010. All rights Reserviert.
Änderungen vorbehalten
Alternative Alternative
Funktion 3 Funktion 4
ETM-Trace Reserviert
Config(6,5,2) Config(6,5,2)
= 101b = 111b
GPIO32
GPIO33
GPIO34
GPIO35
GPIO36
GPIO37
GPIO38
GPIO39
GPIO40
GPIO41
GPIO42
GPIO43
GPIO44
I: Input O: Output
Up: internal Pullup
_N am Ende des Signalnamens bedeutet: Signal ist Low-Aktiv Beispiel: LBU_IRQ0_N
IO-Funktion
(Reset: siehe
CONFIG (6,5,2))
I/B/B (GPIO:I)
I/B/B (GPIO:I)
I/B/B (GPIO:I)
I/B/B (GPIO:I)
I/B/B (GPIO:I)
I/B/B (GPIO:I)
I/B/B (GPIO:I)
I/B/B (GPIO:I)
I/B/B (GPIO:I)
B/B/B (GPIO:I)
O/B/B (GPIO:I)
O/B/B (GPIO:I)
O/B/B (GPIO:I)
B: Bi-Direktional
Dn: internal Pulldown
17
Int. Bemerkung
Pull-
up LBU oder GPIO
up LBU oder GPIO
up LBU oder GPIO
up LBU oder GPIO
up LBU oder GPIO
up LBU oder GPIO
up LBU oder GPIO
up LBU oder GPIO
LBU-Mode: Chip Select für
Zugriffe auf Paging-
Konfigurations-Register
up LBU oder GPIO
LBU-Mode: Chip Select für
ERTEC200-Resourcen
up LBU oder GPIO
up LBU oder GPIO
LBU-Mode: LBU Ready-
Signal: Polarität abhängig
von Input-Pin
LBU_POL_RDY;
Output (Treiber immer
enabled);
up LBU oder GPIO
LBU-Mode:
Low aktiver Interrupt;
Kein Open Drain
up LBU oder GPIO
LBU-Mode:
Low aktiver Interrupt;
Kein Open Drain
P: Power Supply
(I): Zustand während Reset
