3.4.5 Funktionsübersicht (Beispiel: ein Heizkreis)
Die auf dem Display sichtbaren Bauteile haben eine Statusleuchte
( Bild 6, [6], [7], [9], [19], [21]). Die Farbe der Statusleuchte signa-
lisiert den Zustand des Bauteils ( Tab. 8, Seite 24).
Folgende Änderungen können vorgenommen werden:
• Durch Antippen des Bauteils lässt sich bei einigen Bauteilen (z. B.
Pumpen, Stellglieder) der Betriebszustand ändern.
• Durch Antippen des Temperatursymbols bei Heizkreisen ( Bild 6,
[3 ]) öffnet sich ein Menü zum Ändern der Temperatur.
• Durch Antippen des Symbols Erweiterte Funktionen ( Bild 6, [8])
lässt sich die Betriebsart ändern.
1
22
21
20
19
18

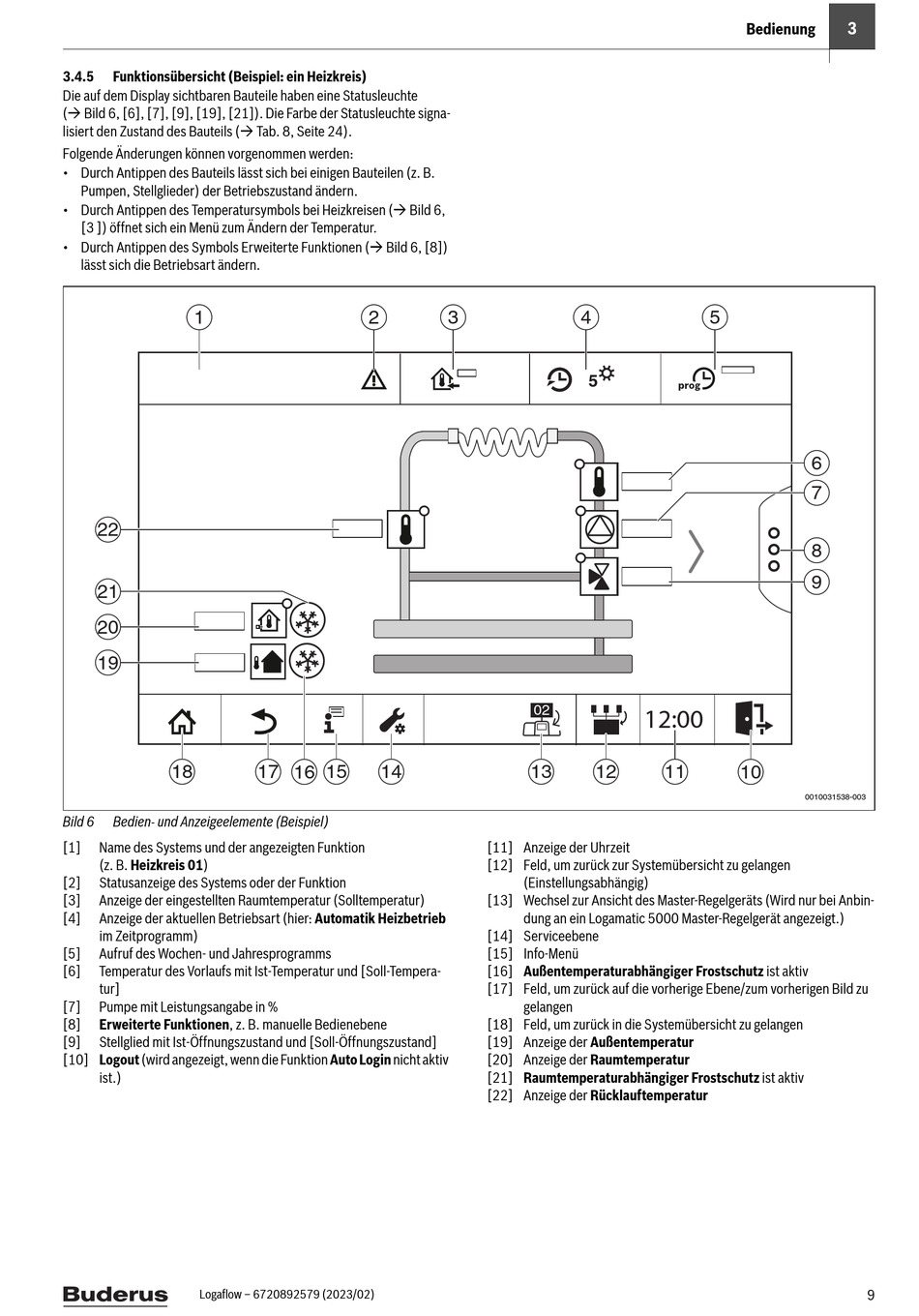

Bild 6 Bedien- und Anzeigeelemente (Beispiel)
[1] Name des Systems und der angezeigten Funktion
(z. B. Heizkreis 01)
[2] Statusanzeige des Systems oder der Funktion
[3] Anzeige der eingestellten Raumtemperatur (Solltemperatur)
[4] Anzeige der aktuellen Betriebsart (hier: Automatik Heizbetrieb
im Zeitprogramm)
[5] Aufruf des Wochen- und Jahresprogramms
[6] Temperatur des Vorlaufs mit Ist-Temperatur und [Soll-Tempera-
tur]
[7] Pumpe mit Leistungsangabe in %
[8] Erweiterte Funktionen, z. B. manuelle Bedienebene
[9] Stellglied mit Ist-Öffnungszustand und [Soll-Öffnungszustand]
[10] Logout (wird angezeigt, wenn die Funktion Auto Login nicht aktiv
ist.)
Logaflow – 6720892579 (2023/02)
2
17 15 14
16
3 4
5
02
13 12
[11] Anzeige der Uhrzeit
[12] Feld, um zurück zur Systemübersicht zu gelangen
(Einstellungsabhängig)
[13] Wechsel zur Ansicht des Master-Regelgeräts (Wird nur bei Anbin-
dung an ein Logamatic 5000 Master-Regelgerät angezeigt.)
[14] Serviceebene
[15] Info-Menü
[16] Außentemperaturabhängiger Frostschutz ist aktiv
[17] Feld, um zurück auf die vorherige Ebene/zum vorherigen Bild zu
gelangen
[18] Feld, um zurück in die Systemübersicht zu gelangen
[19] Anzeige der Außentemperatur
[20] Anzeige der Raumtemperatur
[21] Raumtemperaturabhängiger Frostschutz ist aktiv
[22] Anzeige der Rücklauftemperatur
Bedienung
5
6
7
8
9
12:00
11
10
0010031538-003
