Installations- und Bedienungsanleitung
HF-Set HYC25
Verrohrung Hybrid-Set

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus HF-Set HYC25

Inhaltszusammenfassung für Buderus HF-Set HYC25

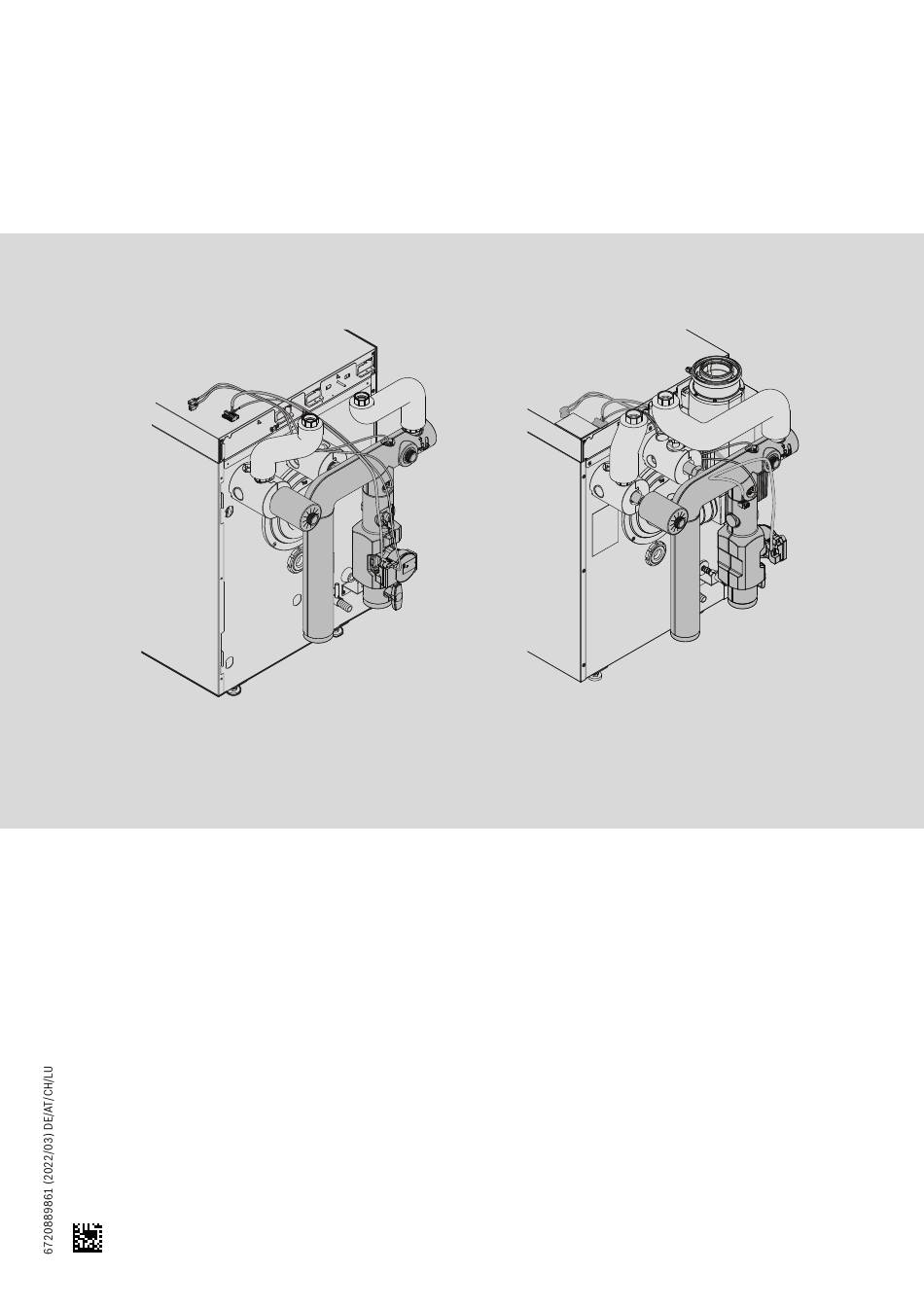

  • Seite 1 Installations- und Bedienungsanleitung HF-Set HYC25 Verrohrung Hybrid-Set...

  • Seite 2: Inhaltsverzeichnis

    GEFAHR GEFAHR bedeutet, dass schwere bis lebensgefährliche Personenschä- Montage Rohrgruppe HF-Set HYC25..... 5 den auftreten werden. Rohrgruppe an Wärmeerzeuger 13 kW, 15 kW, 22 kW, und 30 kW montieren .

  • Seite 3: Allgemeine Sicherheitshinweise

    Installation, Inbetriebnahme und Wartung darf nur ein zugelassener Fachbetrieb ausführen. ▶ Produkt nicht in Feuchträumen installieren. Angaben zum Produkt Die Rohrgruppe HF-Set HYC25 als zentrale hydraulische Komponente ▶ Nur Originalersatzteile einbauen. ermöglicht in Verbindung mit weiteren optionalen Rohrgruppen (Bild H Elektroarbeiten 3) den Anschluss einer Wärmepumpen-Außeneinheit an einen konventi-...

  • Seite 4: Lieferumfang

    Lieferumfang • Rohrgruppe HF-Set HYC25 (Bild 1). Lieferumfang • Elektronik-Modul für Hybridsysteme (Zubehör, Bild 2). Lieferumfang auf Unversehrtheit prüfen. Nur einwandfreie Teile einbau- > 2000 m 3 4x 1 - blau/blue 2 - schwarz/black 3 - braun/brown 0010029031-003 Bild 1...

  • Seite 5: Montage Rohrgruppe Hf-Set Hyc25

    (Schlammabscheider) zwischen Hybrid-Rohrgruppe und Außenein- heit ist nicht erlaubt. Bild 5 Montage Rohrgruppe HF-Set HYC25 Verlängerung 5x Dichtung Ø24 x 30,5 x 2 Rohrgruppe HF-Set HYC25 Anschlussrohr RK DN25 G1¼ V2 (optional) Anschlussrohr VK DN25 G1¼ V2 (optional) HF-Set HYC25 – 6720889861 (2022/03)

  • Seite 6: Rohrgruppe An Wärmeerzeuger 19/25 Kw Montieren

    Längen der Leitungen! Um die korrekte Funktion der Wärmepumpe sicherzustellen, müssen be- stimmte minimale und maximale Längen der Rohrleitung und der CAN- BUS-Leitung zwischen dem Anschluss an der Rohrgruppe HF-Set HYC25 (einfache Rohrlänge) und der Außeneinheit beachtet werden (Bild 8). HINWEIS Sachschäden durch elektrische Spannung!

  • Seite 7: Anbindung Eines Warmwasserspeichers

    Maximale Längen der Leitungen 11 – 13 kW Anbindung eines Warmwasserspeichers Installation mit liegendem Speicher Nachdem die Rohrgruppe HF-Set HYC25 montiert ist kann die Speicher- verbindung installiert werden. Bei der Installation mit liegendem Speicher, Variante A (Bild 10), müssen Anschlussrohre gekürzt werden.
  • Seite 8 80 285 80 125 13 kW (CH) 19 /25 kW 80 402 80 297 80 137 22 kW / 80 390 80 285 80 125 30 kW 0010032684-005 Bild 11 Kürzen der Rohre, Variante A HF-Set HYC25 – 6720889861 (2022/03)

  • Seite 9: Installation Mit Nebenstehendem Speicher

    Gekürztes Rücklauf-Rohr Gekürztes Rücklauf-Rohr Gekürztes Vorlauf-Rohr Installation mit nebenstehendem Speicher Nachdem die Rohrgruppe HF-Set HYC25 montiert ist kann die Speicher- ▶ Rohrgruppe entsprechend der vorgesehenen Varianten (Bild 13 – verbindung installiert werden. Bild 15) montieren (separate Installationsanleitung des Speicher- verbindungs-Sets beachten); Varianten B, C.
  • Seite 10 Für die Kesselgröße 19/25 kW ( Bild 10) erfolgt die Montage der Speicherverbindung in gleicher Weise. 0010033209-002 Bild 15 Montage Speicherverbindung stehender Speicher, Varianten B und C www.bosch-thermotechnology.com 8738806746 6721821319 0010033031-001 Bild 16 Einstellung der Pumpe (Beispiel) HF-Set HYC25 – 6720889861 (2022/03)

  • Seite 11: Elektronik-Modul Für Hybridsysteme

    Bild 20 Deckel des Elektronik-Moduls abnehmen 0010031140-001 Bild 17 Montage des Elektronik-Moduls unter der Kesselhaube (Bei- spiel) 6 mm 6 mm 3,5 mm 0010014373-001 Bild 21 Wandbefestigung anzeichnen 0010031141-001 Bild 18 Montage des Elektronik-Moduls unter der Kesselhaube (Bei- spiel) HF-Set HYC25 – 6720889861 (2022/03)

  • Seite 12: Elektrischer Anschluss Der Hybrid-Komponenten

    Max. Füll- und Ergänzungswassermenge V leistung [kW] Ergänzungswassers [ m³] [°dh] Q < 50 Anforderungen gemäß Bild 24 Anforderungen gemäß Bild 24 Q ≥ 50 Anforderungen gemäß Bild 24 Anforderungen gemäß Bild 24 Tab. 1 Tabelle für Wärmeerzeuger HF-Set HYC25 – 6720889861 (2022/03)

  • Seite 13: Befüllen Und Entlüften Der Heizungsanlage

    Vordruck des Ausdehnungsgefäßes hinaus befüllen. 3 bar Maximaler Fülldruck bei maximaler Heizwassertem- peratur: darf nicht überschritten werden (Sicher- heitsventil öffnet). Tab. 2 Betriebsdruck ▶ Wenn der Druck nicht konstant bleibt, prüfen, ob die Heizungsanlage und das Ausdehnungsgefäß dicht sind. HF-Set HYC25 – 6720889861 (2022/03)
  • Seite 14 Heizleistungskurve der Wärmepumpe Hybrid-Set WLW196i-8 A H [T] Außentemperatur / CS7000i AW 9 O H Heizleistungskurve der Wärmepumpe Hybrid-Set WLW196i-11 A Heizleistungskurve der Wärmepumpe Hybrid-Set WLW196i-6 A H H / CS7000i AW 13 OR-TH / CS7000i AW 7 O H HF-Set HYC25 – 6720889861 (2022/03)
  • Seite 15 [T] Außentemperatur H / CS7000i AW 13 OR-TH Heizleistungskurve der Wärmepumpe Hybrid-Set WLW196i-6 A H / CS7000i AW 7 O H Heizleistungskurve der Wärmepumpe Hybrid-Set WLW196i-6 A H S+ / CS7400i AW 7 O H HF-Set HYC25 – 6720889861 (2022/03)
  • Seite 16 [T] Außentemperatur H / CS7000i AW 13 OR-TH Heizleistungskurve der Wärmepumpe Hybrid-Set WLW196i-6 A H / CS7000i AW 7 O H Heizleistungskurve der Wärmepumpe Hybrid-Set WLW196i-6 A H S+ / CS7400i AW 7 O H HF-Set HYC25 – 6720889861 (2022/03)

  • Seite 17: Wartung, Instandsetzung Der Hybrid-Komponenten

    Bild 29 Pumpenblockierung lösen 9.1.1 Wartungsintervalle Partikelfilter Wir empfehlen die Wartung des Partikelfilters gemäß der nachfolgenden Tabelle: Phase Reinigungsintervall Während der Inbetriebnahme- Bis keine Verschmutzung mehr phase auftritt. Regelmäßige Reinigung Jährlich Tab. 6 Wartungsintervalle Partikelfilter HF-Set HYC25 – 6720889861 (2022/03)

  • Seite 18: Umweltschutz Und Entsorgung

    örtlichen Sammelsystemen entsorgt werden. Deklaration gemäß Verordnung (EG) Nr. 1907/2006 (REACH-Ver- ordnung, EU-Chemikalienverordnung) Verordnung, SVHC-Liste (Stand 17.12.2015), Artikel 33 (1): Das Regelgerät kann SVHC Lead Titanium Zirconium Oxide [(Pb ] enthalten. HF-Set HYC25 – 6720889861 (2022/03)
  • Seite 20 Original Quality by Bosch Thermotechnik GmbH Sophienstraße 30-32 D-35576 Wetzlar/Germany...
