Angaben zum Produkt
1 2
27
26
25
24
23
22
21
20
19 18

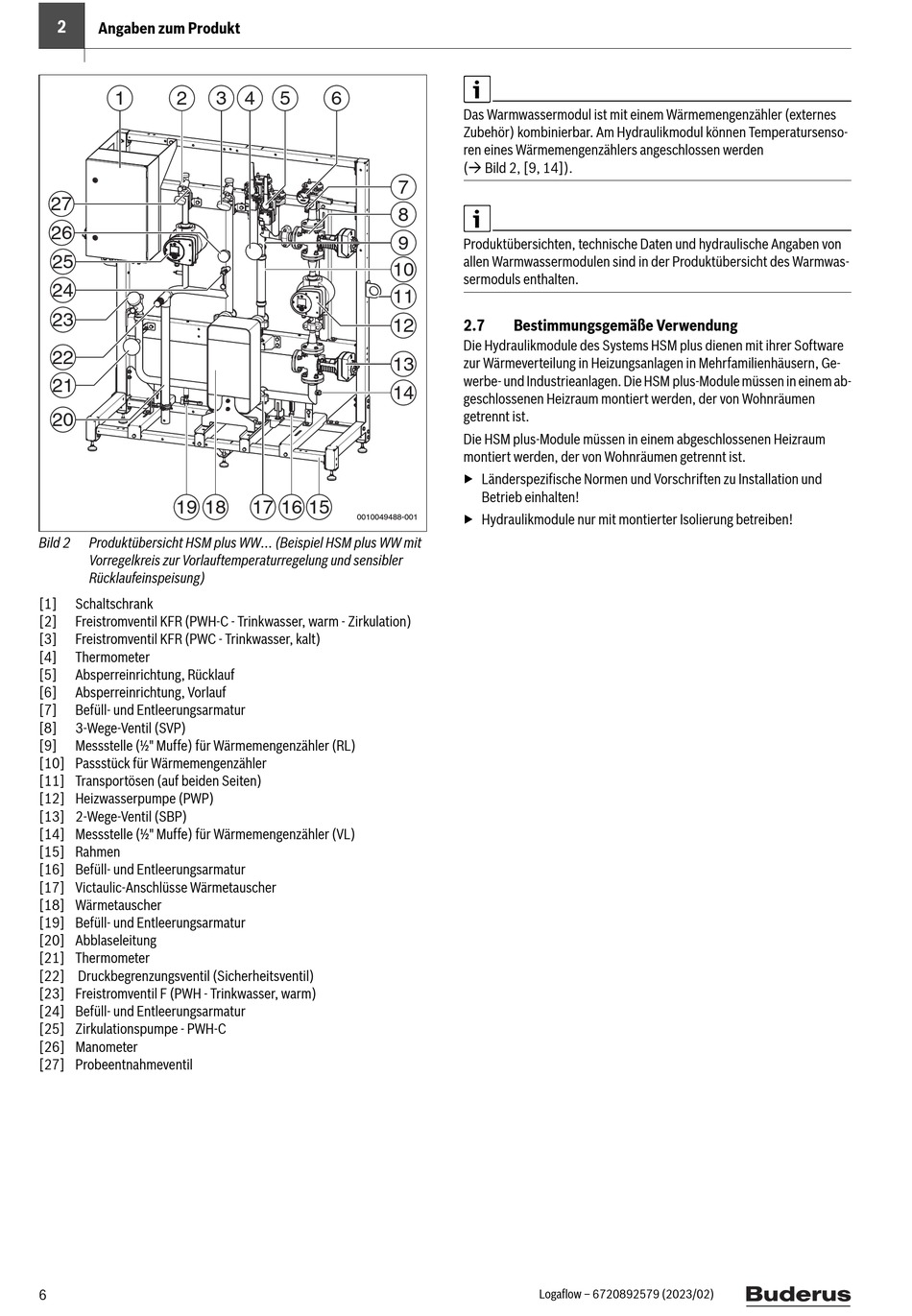

Bild 2 Produktübersicht HSM plus WW... (Beispiel HSM plus WW mit
Vorregelkreis zur Vorlauftemperaturregelung und sensibler
Rücklaufeinspeisung)
[1] Schaltschrank
[2] Freistromventil KFR (PWH-C - Trinkwasser, warm - Zirkulation)
[3] Freistromventil KFR (PWC - Trinkwasser, kalt)
[4] Thermometer
[5] Absperreinrichtung, Rücklauf
[6] Absperreinrichtung, Vorlauf
[7] Befüll- und Entleerungsarmatur
[8] 3-Wege-Ventil (SVP)
[9] Messstelle (½" Muffe) für Wärmemengenzähler (RL)
[10] Passstück für Wärmemengenzähler
[11] Transportösen (auf beiden Seiten)
[12] Heizwasserpumpe (PWP)
[13] 2-Wege-Ventil (SBP)
[14] Messstelle (½" Muffe) für Wärmemengenzähler (VL)
[15] Rahmen
[16] Befüll- und Entleerungsarmatur
[17] Victaulic-Anschlüsse Wärmetauscher
[18] Wärmetauscher
[19] Befüll- und Entleerungsarmatur
[20] Abblaseleitung
[21] Thermometer
[22] Druckbegrenzungsventil (Sicherheitsventil)
[23] Freistromventil F (PWH - Trinkwasser, warm)
[24] Befüll- und Entleerungsarmatur
[25] Zirkulationspumpe - PWH-C
[26] Manometer
[27] Probeentnahmeventil
6
3 4 5 6
17 16 15
0010049488-001
Das Warmwassermodul ist mit einem Wärmemengenzähler (externes
Zubehör) kombinierbar. Am Hydraulikmodul können Temperatursenso-
ren eines Wärmemengenzählers angeschlossen werden
( Bild 2, [9, 14]).
7
8
9
Produktübersichten, technische Daten und hydraulische Angaben von
allen Warmwassermodulen sind in der Produktübersicht des Warmwas-
10
sermoduls enthalten.
11
12
2.7 Bestimmungsgemäße Verwendung
Die Hydraulikmodule des Systems HSM plus dienen mit ihrer Software
13
zur Wärmeverteilung in Heizungsanlagen in Mehrfamilienhäusern, Ge-
werbe- und Industrieanlagen. Die HSM plus-Module müssen in einem ab-
14
geschlossenen Heizraum montiert werden, der von Wohnräumen
getrennt ist.
Die HSM plus-Module müssen in einem abgeschlossenen Heizraum
montiert werden, der von Wohnräumen getrennt ist.
▶ Länderspezifische Normen und Vorschriften zu Installation und
Betrieb einhalten!
▶ Hydraulikmodule nur mit montierter Isolierung betreiben!
Logaflow – 6720892579 (2023/02)
