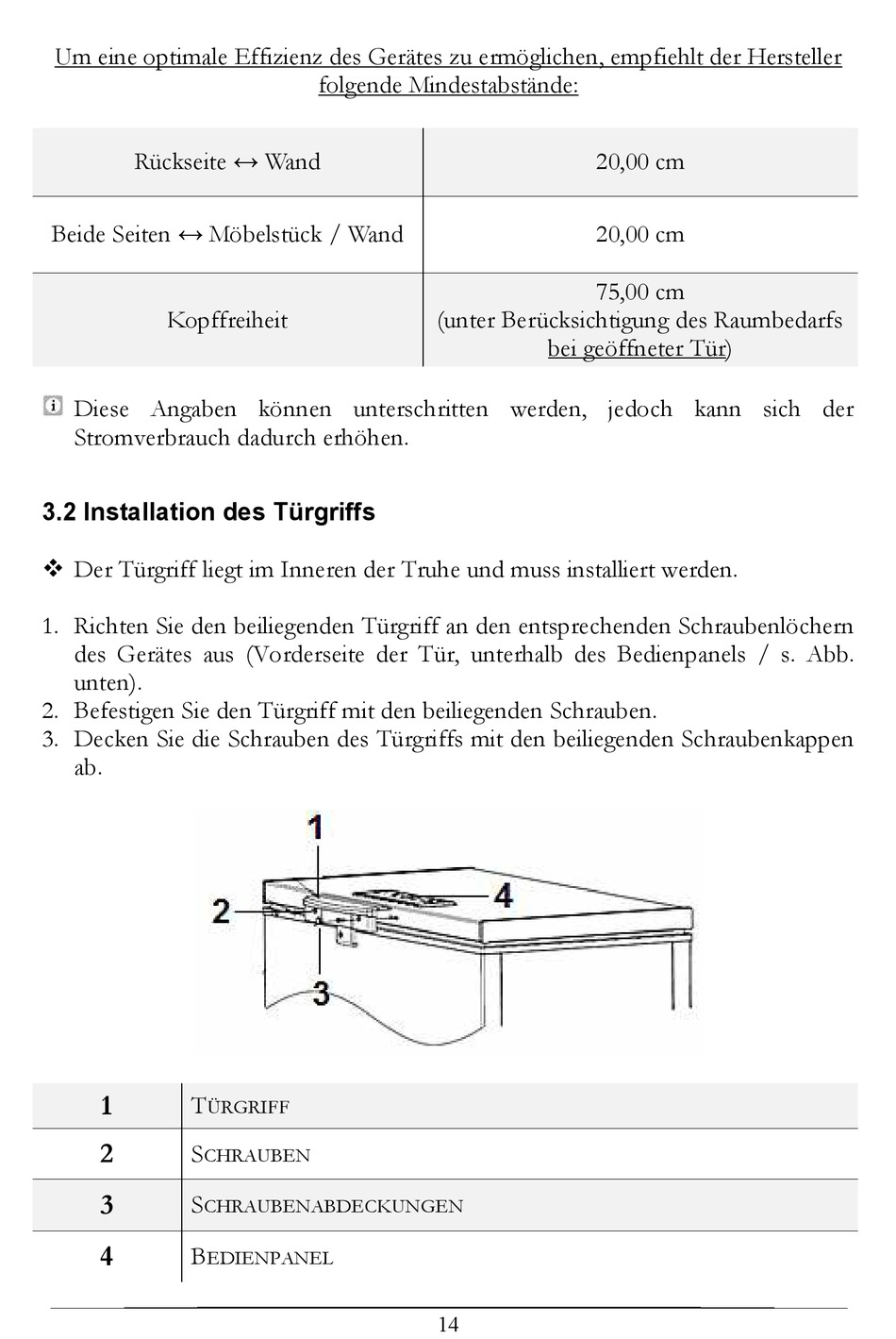

Um eine optimale Effizienz des Gerätes zu ermöglichen, empfiehlt der Hersteller
Rückseite ↔ Wand
Beide Seiten ↔ Möbelstück / Wand
Kopffreiheit
Diese Angaben können unterschritten werden, jedoch kann sich der
Stromverbrauch dadurch erhöhen.
3.2 Installation des Türgriffs
Der Türgriff liegt im Inneren der Truhe und muss installiert werden.
1. Richten Sie den beiliegenden Türgriff an den entsprechenden Schraubenlöchern
des Gerätes aus (Vorderseite der Tür, unterhalb des Bedienpanels / s. Abb.
unten).
2. Befestigen Sie den Türgriff mit den beiliegenden Schrauben.
3. Decken Sie die Schrauben des Türgriffs mit den beiliegenden Schraubenkappen
ab.
1
T
ÜRGRIFF
2
S
CHRAUBEN
3
S
CHRAUBENABDECKUNGEN
4
B
EDIENPANEL
folgende Mindestabstände:
(unter Berücksichtigung des Raumbedarfs
14
20,00 cm
20,00 cm
75,00 cm
bei geöffneter Tür)
