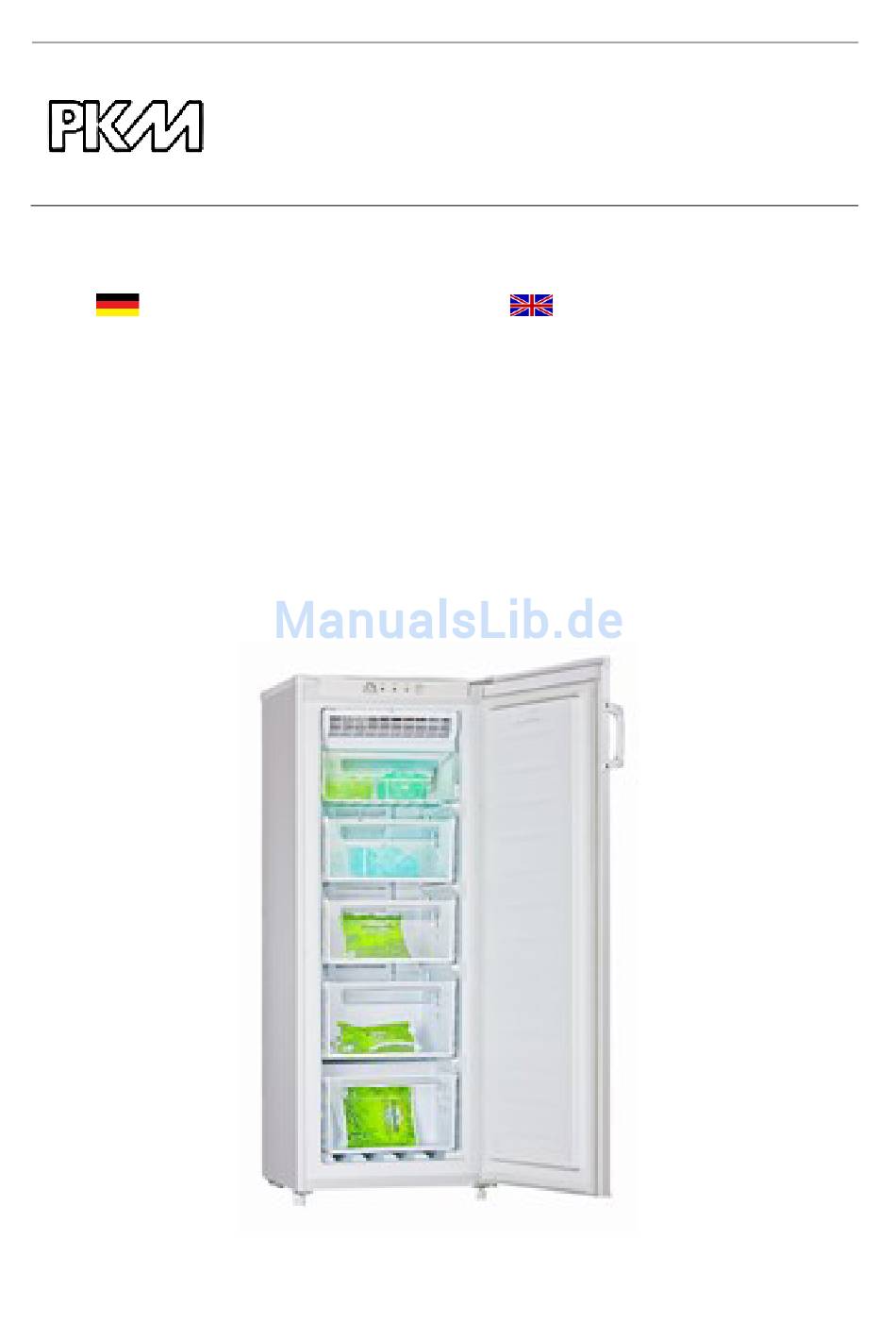

- Seite 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Gefrierschrank Freezer GS 175.4 A+ NF www.pkm-online.de...
-
Seite 2: Inhaltsverzeichnis
INHALT English language on page 24ff. KAPITEL THEMA SEITE Vorwort Erklärung der Signalwörter Klimaklassen Sicherheits- und Warnhinweise Installation Beschreibung des Geräts Thermostat und Bedienung Reinigung und Pflege Außerbetriebnahme Problembehandlung Technische Daten Entsorgung Garantiebedingungen EG Konformitätserklärung Technische Änderungen bzw. Druckfehler bleiben vorbehalten. Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. -
Seite 3: Vorwort
1. VORWORT Sehr geehrte Kundin/ sehr geehrter Kunde! Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts für Sie kein Problem darstellen. Bevor Ihr Gerät das Herstellerwerk verlassen durfte, wurde es eingehend auf seine Sicherheit und Funktionstüchtigkeit überprüft. Sollte Ihr Gerät sichtbare Beschädigungen aufweisen, schließen Sie es keinesfalls an die Stromversorgung an. -
Seite 4: Erklärung Der Signalwörter
2. ERKLÄRUNG DER SIGNALWÖRTER Beachten Sie unbedingt die in der Bedienungsanleitung eingefügten Signalwörter GEFAHR! verweist auf eine WARNUNG! verweist auf eine Gefahrensituation, die ,wenn sie nicht Gefahrensituation, die ,wenn sie nicht abgewendet wird, eine unmittelbare abgewendet wird, eine mögliche Gefährdung für Leben und Gesundheit bevorstehende Gefährdung für Leben zur Folge hat. -
Seite 5: Sicherheits- Und Warnhinweise
4. SICHERHEITS- UND WARNHINWEISE Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden. dieser Bedienungsanleitung enthaltenen Anweisungen Beschreibungen wurden für verschiedene Typen von Kühlgeräten entwickelt. Sie können somit an einigen Stellen der Bedienungsanleitung Beschreibungen von Funktionen oder Zubehör finden, die Ihr Gerät nicht aufweist. -
Seite 6: Elektrischer Anschluss
Kühlmittelkreislauf 1. Beschädigen Sie nicht den Kühlmittelkreislauf. Ihr Gerät wird mit dem umweltfreundlichen Kältemittel R600a betrieben. Das Kältemittel R600a ist brennbar. Deshalb ist es unbedingt erforderlich, dass keine Systemteile des Kühlkreislaufs während des Betriebs oder Transports beschädigt werden. 2. Sollte ein Systemteil Beschädigungen aufweisen, darf sich das Gerät auf keinen Fall in der Nähe von Feuer, offenem Licht und Funkenbildungen befinden. -
Seite 7: Belüftung
qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Nehmen Sie stattdessen immer Verbindung zu Ihrem Kundendienst auf. Lassen Sie ausschließlich Original-Ersatzteile einbauen. 10. Benutzen Sie keine elektrischen Geräte im Inneren des Geräts, es sei denn, diese werden vom Hersteller Ihres Kühlgeräts empfohlenen. 11. -
Seite 8: Abschließende Sicherheitsanweisungen
Innenbereiche 1. EXPLOSIONSGEFAHR! Lagern Sie keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln in dem Gerät, da ansonsten zündfähige Gemische zur Explosion gebracht werden können. 2. Stellen oder legen Sie niemals kohlensäurehaltige Getränke in das Gerät, da diese dort explodieren können. 3. -
Seite 9: Wechsel Des Türanschlags
6. Schützen Sie das Gerät vor direkter Sonneneinstrahlung. 7. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser / Regen in Kontakt kommt, damit die Isolierungen der Elektrik keinen Schaden nehmen. 8. Die Türen müssen sich komplett und ungehindert öffnen lassen. 9. - Seite 10 2. Entfernen Sie die 3 Schrauben des oberen Scharniers (8 mm). Nehmen Sie das Scharnier ab. Nehmen Sie die Tür ab. 3. Entfernen Sie den Scharnierstift (A) und bringen Sie ihn im selben Loch von der anderen Seite an. 4. Entfernen Sie die Scharnieraufnahme unten an der Tür bringen diese...
-
Seite 11: Wechsel Des Türgriffs
8. Falls die Türdichtung nicht an das Gehäuse anschließt, wärmen Sie die Dichtung mit heißem Wasser an und drücken Sie die Dichtung vorsichtig Form. Tür muss ordnungsgemäß ausgerichtet sein und die Dichtung muss ordnungsgemäß anliegen, bevor Sie die Scharnierschrauben festziehen. Bringen Sie die Abdeckung wieder an. -
Seite 12: Thermostat Und Bedienung
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen Betriebsbedingungen identisch, sodass Bedienungsanleitung im vollen Umfang nutzen können. 7. THERMOSTAT UND BEDIENUNG Cold Kalt Höchste Temperatur/wärmste Einstellung. Mittel Mittelwert Kalt - Kälter;... -
Seite 13: Betriebsparameter
zu 10 Stunden im Gerät verbleiben. 7. Aufgrund des Druckunterschieds lässt sich die Tür kurz nach dem Schließen nur schwer öffnen. Warten Sie einige Minuten, sodass Sie die Tür wieder mühelos öffnen können. Super-Freeze/Schnell-Gefrieren Wenn Sie die Temperatur schnell absenken möchten, drücken Sie den SUPER FREEZE/SCHNELL-GEFRIEREN Knopf. - Seite 14 Nutzen Sie die Eiereinsätze, die Türablagen sowie das Stellfach für Flaschen Hier lassen sich auch Dinge wie Butter, Milch etc. lagern. Andere Lebensmittel, wie Fleisch, Fisch usw., neigen dazu, trocken zu werden und Gerüche frei zusetzen. Um dies zu verhindern, können sie diese Lebensmittel in Aluminiumfolie einwickeln, in geeignete Frischhaltebeutel geben oder luftdichte Behälter verwenden.
-
Seite 15: Reinigung Und Pflege
8. REINIGUNG UND PFLEGE Trennen Sie das Gerät vor allen Wartungs- und WARNUNG! Reinigungsarbeiten von der Stromversorgung. Halten Sie Ihr Gerät immer sauber, damit es nicht zur Ausbildung unangenehmer Gerüche kommt. Berühren Sie die stark gekühlten Oberflächen des Geräts nicht mit nassen oder feuchten Händen, da ansonsten Ihre Haut an den Oberflächen festkleben kann. -
Seite 16: Außerbetriebnahme
Abtauen Bei NoFrost-Geräten kommt es aufgrund des automatisch kontrollierten Ventilationssystems der gekühlten Luft zu keinen Eisablagerungen im Inneren des Geräts. Austausch des Netzanschlusskabels Netzanschlusskabel darf durch eine qualifizierte Fachkraft (Elektrotechniker/-in) GEFAHR! ausgetauscht werden. 9. AUSSERBETRIEBNAHME WARNUNG! Achten Sie auch bei einer zeitweiligen Außerbetriebnahme des Geräts darauf, dass keine Kinder in das Innere des Geräts gelangen können. -
Seite 17: Außerbetriebnahme, Endgültige
Außerbetriebnahme, endgültige 1. Ziehen Sie den Netzstecker aus der Steckdose. 2. Schneiden Sie das Netzanschlusskabel am Gerät ab. 3. Entfernen Sie alle Türen des Geräts. 4. Lassen Sie alle Regale des Geräts an ihrem Platz, damit Kinder nicht leicht in das Gerät hinein gelangen können. - Seite 18 Dichtung beschädigt/verunreinigt. Die Dichtung reinigen/austauschen. Die normalen Geräusche beim Schließen der Türverändern sich. Die Türdichtung ist verschmutzt. Türdichtung reinigen. Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie den Kundendienst.
-
Seite 20: Entsorgung
3. Altgeräte sind kein unbrauchbarer Abfall. Durch eine umweltgerechte Entsorgung werden viele wertvolle Rohstoffe wieder gewonnen. 4. Wenn elektrische Geräte auf Mülldeponien oder Müllhalden entsorgt werden, können gesundheitsgefährdende Stoffe ins Grundwasser gelangen. Somit gelangen solche Stoffe in die Nahrungskette und schädigen Ihre Gesundheit und Ihr Wohlbefinden. -
Seite 21: Garantiebedingungen
Garantiezeit auf Wunsch das alte Gerät kostenfrei durch ein neues Gerät gleicher Art, gleicher Güte und gleichen Typs ersetzt. Sofern das betroffene Gerät zum Zeitpunkt der Fehleranzeige nicht mehr hergestellt wird, ist PKM berechtigt, ein ähnliches Gerät zu liefern. - Seite 22 5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden; 6. Schäden infolge nicht haushaltsüblicher Nutzung; 7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist. Die Gültigkeit der Garantie endet bei: 1.
-
Seite 23: Eg Konformitätserklärung
+A1 :2004+A12 :2006+A2 :2006 EN 61000-3-3:2008 +A13 :2008+A14 :2010+A15 :2011 EN 62233:2008 Zu 3 IEC 62321 :2008 Zu 4 VO 643/2009 Name Jochen Blum Stellung im Betrieb Qualitätsbeauftragter Unterschrift Ausstellungsdatum Firmenstempel 13.03.2013 PKM GmbH & Co.KG, Neuer Wall 2-6, 47441 Moers...
