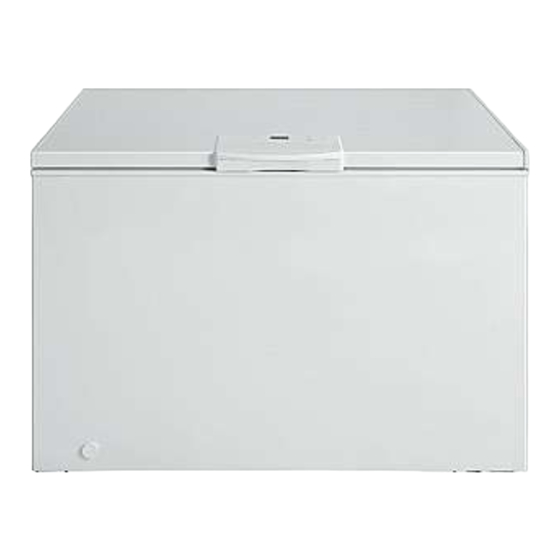

Pkm GT 250 A++ M Bedienungsanleitung
Verwandte Anleitungen für Pkm GT 250 A++ M
Inhaltszusammenfassung für Pkm GT 250 A++ M
- Seite 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE 12.02.2018 Bedienungsanleitung Instruction Manual Gefrierschrank Freezer GT 250 A++ M Deutsch Seite English Page www.pkm-online.de...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. - Seite 3 5.2 Austausch des Leuchtmittels ..................29 6. Problembehandlung ......................30 6.1 Fehlercodes ........................32 7. Außerbetriebnahme......................33 8. Technische Daten ......................34 9. Entsorgung ........................35 10. Garantiebedingungen ....................36 Entsorgen Sie dieses Gerät nicht zusammen mit ihrem Hausmüll. Das Gerät darf nur über eine Sammelstelle für wiederverwendbare elektrische und elektronische Geräte entsorgt werden.
-
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise LESEN SIE VOR DER ERSTEN BENUTZUNG DES GERÄTES DIE GESAMTEN SICHERHEITSHINWEISE UND SICHERHEITSANWEISUNGEN GRÜNDLICH DURCH. Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen. Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. -
Seite 5: Signalwörter
DIESE BEDIENUNGSANLEITUNG MUSS FÜR JEDE PERSON, WELCHE DAS GERÄT BETREIBT, STETS ZUGÄNGLICH SEIN; VERGEWISSERN SIE SICH, DASS DIE BEDIENUNGSANLEITUNG VOR DEM BETRIEB DES GERÄTES GELESEN UND VERSTANDEN WURDE. 1.1 Signalwörter GEFAHR! WARNUNG! verweist auf eine verweist auf eine Gefahrensituation, die, wenn sie nicht Gefahrensituation, die, wenn sie nicht abgewendet wird, eine unmittelbare abgewendet... - Seite 6 5. Benutzen Sie zum Ziehen des Netzsteckers niemals das Netzanschlusskabel. Ziehen Sie immer am Netzstecker selbst, um Gerät Stromversorgung trennen. STROMSCHLAGGEFAHR! 6. Berühren Sie den Netzanschlussstecker, den Netzschalter oder andere elektrische Komponenten niemals mit nassen oder feuchten Händen. STROMSCHLAGGEFAHR! 7. Trennen Sie das Gerät immer von der Stromversorgung, wenn Sie es für einen längeren Zeitraum nicht mehr verwenden.
- Seite 7 6. Achten beim Entpacken unbedingt darauf, dass Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern und Tieren gelangen. ERSTICKUNGSGEFAHR! VERLETZUNGSGEFAHR! 7. Beachten Sie immer die Angaben für eine ordnungsgemäße Belüftung des Gerätes. 8. Schließen Sie das Gerät nicht an die Stromversorgung an, bevor alle Verpackungsbestandteile Transportsicherungen...
- Seite 8 21. Trennen Gerät allen Wartungs- Reinigungsarbeiten Stromversorgung. STROMSCHLAGGEFAHR! 22. Benutzen Sie keine elektrischen Geräte im Inneren des Gerätes, es sei denn, diese werden vom Hersteller Ihres Kühlgeräts empfohlenen. 23. Stellen Sie keine Wärme abstrahlenden elektrischen Geräte auf Ihr Gerät. 24. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser / Regen in Kontakt kommt, damit die Isolierungen der Elektrik keinen Schaden nehmen.
- Seite 9 VORSICHT! 1. An der Rückseite des Gerätes (Positionierung abhängig vom Modell) befinden sich der Kondensator und der Kompressor. Diese Bestandteile können während der normalen Benutzung des Gerätes eine hohe Temperatur erreichen. Schließen Sie das Gerät entsprechend der in dieser Bedienungsanleitung aufgeführten Anweisungen an.
-
Seite 10: Klimaklassen
Lebensmittel einlagern bevor Gerät seine normale Betriebstemperatur erreicht hat, können diese Lebensmittel auftauen und / oder verderben. 7. Benutzen Sie niemals die Tür selbst zum Transport des Gerätes, da Sie dadurch die Scharniere beschädigen. 8. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden. -
Seite 11: Installation
3. Installation 1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung der Verpackung und des Gerätes im Kapitel E NTSORGUNG 2. Entfernen Sie die gesamte Verpackung. 3. Das Zubehör Ihres Gerätes ist möglicherweise gegen Beschädigungen durch den Transport gesichert (Klebebänder etc.). -
Seite 12: Raumbedarf
3.1.1 Raumbedarf Abmessungen des Gerätes (W = Breite / D = Tiefe) Ansicht von oben: Höhe 111,50 cm 69,60 cm 85,00 cm Raumbedarf des Gerätes bei geöffneter Tür (W = Breite / D = Tiefe / H = Höhe) 111,50 cm 69,60 cm mind. -
Seite 13: Mindestabstände Für Eine Ordnungsgemäße Belüftung
3.1.2 Belüftung INDESTABSTÄNDE FÜR EINE ORDNUNGSGEMÄßE ELÜFTUNG Rückseite ↔ Wand mind. 2,00 cm Beide Seiten ↔ Möbelstück / Wand mind. 2,00 cm mind. 75,00 cm Kopffreiheit (unter Berücksichtigung des Raumbedarfs bei geöffneter Tür) Raumbedarf inkl. der Mindestabstände für eine ordnungsgemäße Belüftung (W = Breite / D = Tiefe / H = Höhe): geschlossen geöffnet... -
Seite 14: Installation Des Türgriffs
Um eine optimale Effizienz des Gerätes zu ermöglichen, empfiehlt der Hersteller folgende Mindestabstände: Rückseite ↔ Wand 20,00 cm Beide Seiten ↔ Möbelstück / Wand 20,00 cm 75,00 cm Kopffreiheit (unter Berücksichtigung des Raumbedarfs bei geöffneter Tür) Diese Angaben können unterschritten werden, jedoch kann sich der Stromverbrauch dadurch erhöhen. -
Seite 15: Gerät Ausrichten
3.3 Gerät ausrichten Verwenden Sie zur ordnungsgemäßen Ausrichtung des Gerätes und zur Gewährleistung der Luftzirkulation in den unteren Bereichen die verstellbaren Standfüße. können Standfüße mittels eines geeigneten Schraubenschlüssels einstellen. Das obere Bild dient ausschließlich als Beispiel. Abweichungen sind möglich. ... -
Seite 16: Bedienung
4. Bedienung 4.1 Gerätebeschreibung Das obere Bild dient ausschließlich als Beispiel. Abweichungen sind möglich. ORDERANSICHT des Gefrierschranks ÜR / Bedientasten und Display EDIENPANEL (s. Kapitel 4.3 B EDIENPANEL EDIENTASTEN UND ISPLAY ÜRGRIFF (s. Kapitel 5. R ASSERABLAUFÖFFNUNG EINIGUNG UND FLEGE (2 vorne / 2 hinten) ERSTELLBARE... -
Seite 17: Vor Der Ersten Benutzung
Das obere Bild dient ausschließlich als Beispiel. Abweichungen sind möglich. NNENSEITE DER EFRIERSCHRANKTÜR ELEUCHTUNG BDECKUNG DER ELEUCHTUNG (Ausstattung abhängig vom Modell) 4.2 Vor der ersten Benutzung HINWEIS! Lassen Sie das Gerät für mindestens 4-6 Stunden aufrecht stehen, bevor Sie es an die Stromversorgung anschließen, damit das Öl in den Kompressor zurückfließen kann. -
Seite 18: Bedienpanel / Bedientasten Und Display
Temperatureinstellung (s. Kapitel 4.5 E ), bis der INSTELLUNG DER EMPERATUR gewünschte Wert angezeigt wird. 7. Wenn der Betrieb des Gerätes unterbrochen wurde, warten Sie mind.5 Minuten, bevor Sie es neu starten. Ansonsten kann das Gerät beschädigt werden. 8. Nach einer Veränderung der Temperatureinstellungen oder wenn Sie neue Lebensmittel in das Gerät geben, benötigt das Gerät einige Zeit, um die Gefriertemperaturen anzugleichen. -
Seite 19: Kapitel 6.1 Fehlercodes
Tastensperre E Taste zur Aktivierung des S CHNELLGEFRIEREN ODUS REEZING ODUS Taste zur E RHÖHUNG DER EMPERATUR Taste zur V ERRINGERUNG DER EMPERATUR Alarmanzeige: innerhalb des Gefrierschranks HOHE EMPERATUR Anzeige für den aktiven Betrieb des S CHNELLGEFRIEREN ODUS REEZING ODUS Digitalanzeige: Anzeige für die EINGESTELLTE EMPERATUR... -
Seite 20: Tastensperre
4.4 Tastensperre KTIVIEREN DER ASTENSPERRE 1. Drücken Sie die Taste für die Aktivierung der (A) für 3 Sekunden. ASTENSPERRE 2. Die T ist aktiviert und die Bedientasten sind ASTENSPERRE gesperrt. Nach 30 Sekunden, ohne weitere Betätigung der Bedientasten, erlischt das Display. ... -
Seite 21: Temperatureinheit
Bei den folgenden Einstellungen muss das Display entsperrt sein. USWAHL DER EMPERATUREINHEIT Die Temperatur des Gefrierschranks kann in C ( Grad Celsius) oder in (Grad Fahrenheit) angezeigt werden. Zwischen den Temperatureinheiten ( C und F) kann wie folgt umgeschaltet werden: ... -
Seite 22: Gefriertemperatur Inf
INSTELLUNG DER EFRIERTEMPERATUR IN Der einstellbare Temperaturbereich liegt zwischen 10 F und -11 Drücken Sie die Tasten (C) oder (D) zur Erhöhung oder Verringerung der Temperatur so oft, bis die gewünschte Temperatur auf dem Bedienpanel (G) angezeigt wird. ... - Seite 23 Die Anzeige für den aktiven Betrieb des S CHNELLGEFRIEREN ODUS (F) leuchtet auf. Diese Funktion senkt die Gefriertemperatur sehr rasch ab und sorgt dafür, dass Lebensmittel schneller als üblich gefrieren. Dadurch bleiben die Vitamine und Nährstoffe der frischen Lebensmittel für eine längere Zeit erhalten. Verwenden Sie diesen Modus, wenn Sie frisches Fleisch oder frischen Fisch für längere Zeit einfrieren möchten.
-
Seite 24: Chnellgefrieren Modus
Die Anzeige für den aktiven Betrieb des S CHNELLGEFRIEREN ODUS (F) erlischt. ASTENSPERRE s. Kapitel 4.4 T ASTENSPERRE 4.7 Speicherung der Einstellungen im Falle eines Stromausfalls Im Falle eines Stromausfalls werden die gegenwärtigen Einstellungen gesichert und beibehalten. ... -
Seite 25: Der Gefrierschrank
4.9 Der Gefrierschrank WARNUNG! Essen Sie keine Lebensmittel, die noch gefroren sind und geben Sie Kindern kein Eis direkt aus dem Gefrierfach. Durch die Kälte kann es zu Verletzungen im Mundbereich kommen. WARNUNG! Das Berühren von Gefriergut, Eis und Metallteilen im Inneren des Gefrierbereichs kann an der Haut verbrennungsähnliche Symptome hervorrufen. -
Seite 26: Hilfreiche Tipps / Energiesparen
4.10 Hilfreiche Tipps / Energiesparen Legen Sie die Gefrierschubladen / Gefrierregale / Gefrierkörbe nicht mit Aluminiumfolie, Wachspapier oder Papierlagen aus, weil Sie dadurch die Zirkulation der Kaltluft beeinträchtigen und das Gerät nicht mehr effektiv arbeiten kann. Bereits gekochtes Essen kann im Gerät frisch gehalten werden. Lassen Sie es dazu vorher auf Zimmertemperatur abkühlen. -
Seite 27: Betriebsparameter
4.11 Betriebsparameter 1. Das Gerät kann die entsprechenden Temperaturen nur dann erzeugen, wenn: die durchschnittliche Umgebungstemperatur der Klimaklasse entspricht. die Türen ordnungsgemäß schließen. Sie die Türen nicht oft und zu lange öffnen. sich die Türdichtungen in einem ordnungsgemäßen Zustand befinden. ... - Seite 28 1. Halten Sie Ihr Gerät immer sauber, damit es nicht zur Ausbildung unangenehmer Gerüche kommt. 2. Staubablagerungen am Kondensator erhöhen den Energieverbrauch. Reinigen Sie deshalb zweimal im Jahr den Kondensator an der Rückwand des Gerätes mit einem Staubsauger oder einem weichen Pinsel. 3.
-
Seite 29: Abtauen
5.1 Abtauen WARNUNG! Schalten Sie das Gerät ab, indem Sie den Thermostatschalter (Ausstattung abhängig vom Modell) auf 0 / AUS / OFF stellen und anschließend den Netzstecker aus der Steckdose ziehen. WARNUNG! Um das Gerät von der Stromversorgung zu trennen, müssen Sie den Netzstecker aus der Netzsteckdose ziehen oder eine Abschaltvorrichtung verwenden. -
Seite 30: Mögliche Ursache
6. Problembehandlung FEHLER MÖGLICHE URSACHE MASSNAHMEN ERÄT ARBEITET ÜBERHAUPT NICHT 1. Das Gerät ist mit dem Netzstecker 1. Schließen Gerät nicht Steckdose ordnungsgemäß an die Steckdose an. angeschlossen. 2. Der Netzstecker ist locker. 2. Überprüfen Sie den Netzstecker. 3. Die Steckdose wird nicht mit Strom 3. -
Seite 31: Die Normalen
IE NORMALEN ERÄUSCHE BEIM CHLIEßEN DER ÜRVERÄNDERN SICH 1. Die Türdichtung ist verschmutzt. 1. Reinigen Sie die Türdichtung. NGEWÖHNLICHE ERÄUSCHBILDUNG 1. Das Gerät steht nicht auf einer 1. Richten Sie das Gerät neu aus. flachen und geraden Oberfläche. Das Gerät berührt eine Wand oder einen anderen Gegenstand. - Seite 32 USGEPRÄGTE ERÄUSCHBILDUNG Bei Erstinbetriebnahme oder warmen Innentemperaturen. Der Kompressor arbeitet mit hoher Leistung, um schnell die Kühltemperatur zu erreichen. ONDENSWASSER IM ERÄT kann bei hoher Luftfeuchtigkeit / sehr warmen Außentemperaturen entstehen. LICKEN ist immer dann zu hören, wenn sich der Kompressor ein- oder ausschaltet. UMMEN wird vom Kompressor verursacht, während er arbeitet.
-
Seite 33: Außerbetriebnahme
7. Außerbetriebnahme UßERBETRIEBNAHME ZEITWEILIGE ENN DAS ERÄT ÜBER EINEN LÄNGEREN EITRAUM NICHT BENUTZT WIRD 1. Ziehen Sie den Netzstecker aus der Steckdose. 2. Entfernen Sie sämtliche eingelagerten Lebensmittel aus dem Gerät. 3. Reinigen und trocknen Sie das Innere des Gerätes und lassen Sie die Tür für einige Tage geöffnet. -
Seite 34: Technische Daten
8. Technische Daten Geräteart Gefriertruhe Klimaklasse SN / N / ST / T (Umgebungstemperatur 10 - 43 Energieeffizienzklasse* Energieverbrauch / Jahr in kW/h** 193,00 Stromspannung / Frequenz 220 - 240 V AC / 50 Hz Gesamtinhalt brutto in l Inhalt netto / Gefrieren in l Sterne 4**** Gefriervermögen in 24 h... -
Seite 35: Entsorgung
9. Entsorgung 1. Bitte entsorgen Sie das Gerät unter Beachtung der jeweiligen Gesetzgebung hinsichtlich explosiver Gase. Kühlgeräte enthalten in den Kühlsystemen und Isolierungen Kältemittel und Gase, die fachgerecht entsorgt werden müssen. Beschädigen Sie an einem zur fachgerechten Entsorgung vorgesehenen Kühlgerät nicht die Kühlrippen und Rohre. Bei Austritt von Kältemittel besteht Brandgefahr. -
Seite 36: Garantiebedingungen
10. Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers. Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er... -
Seite 70: Technologie Für Den Haushalt
Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung. Aftersales service information on the leaflet inside this instruction manual. Änderungen vorbehalten Subject to alterations Stand Updated 12.02.2018 02/12/2018 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
