Aufbau
Verstelleinheit und sichern Ihn mit dem Inbusschrauben (511) sowie der Federscheibe (517). Achten Sie darauf
die Inbusschraube (511) erst in Aufbauschritt2-D fest anzuziehen.
Step2-C) Drehen Sie die Höhenverstellungseinheit (109) soweit, das die Bohrlöcher mit der Aufnahmeeinheit
übereinstimmen (110). Verbinden Sie die Aufnahmeeinheit (110) mit der Höhenverstellungseinheit (109).
Step2-D1) Ziehen Sie als erstes die Inbusschraube (507) fest, vergewissern Sie sich, dass die Bohrlöcher noch
korrekt übereinstimmen.
Step2-D2) Ziehen Sie dann die Sechskantmutter (508) mit dem 8mm Inbusschlüssel (C) und dem
Schraubenschüssel (D) an. Danach ziehen Sie die Inbusschraube (50) mit dem 8mm Inbusschlüssel
fest.

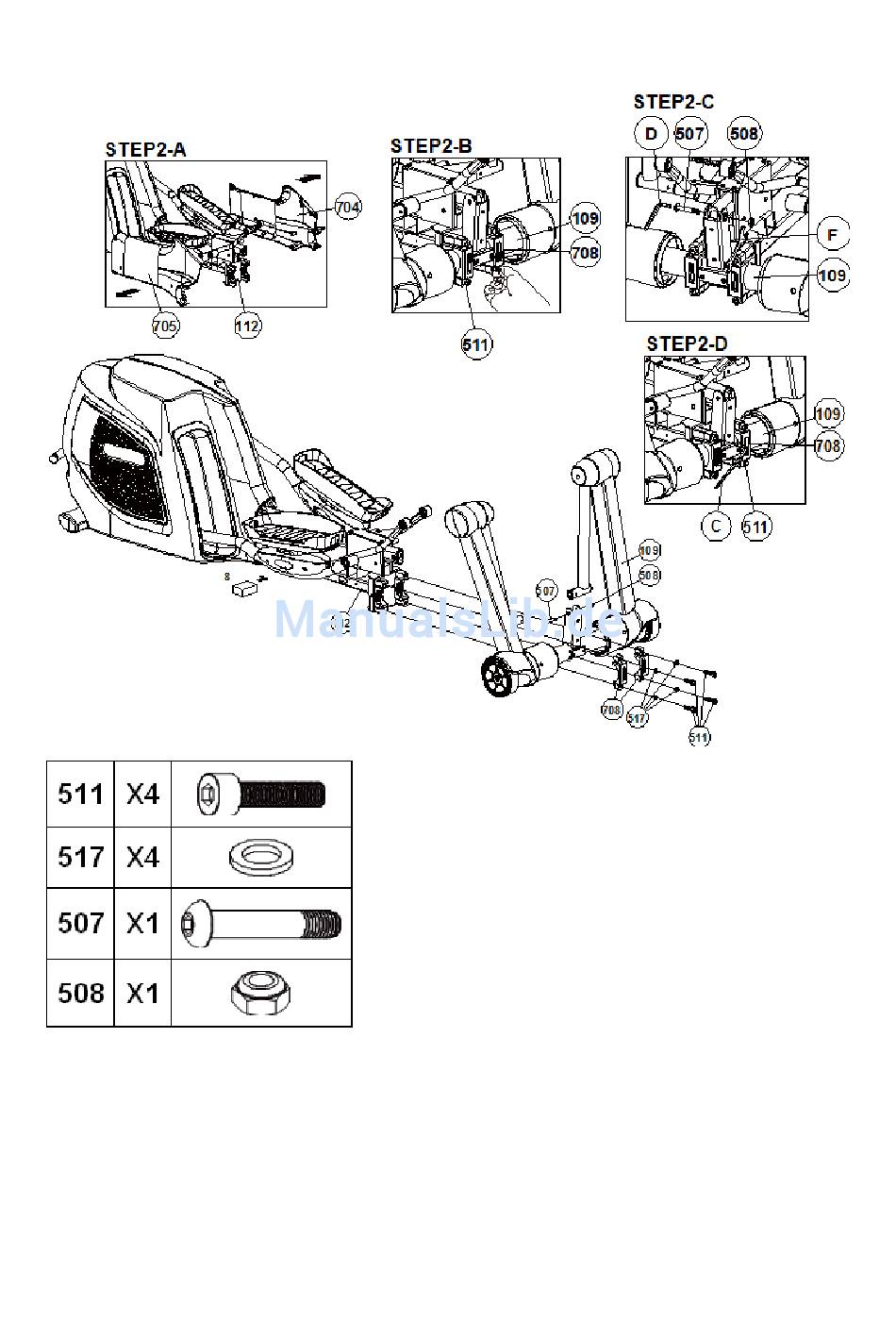

Step2
Step2-A) Demontieren Sie vorsichtig die Rahmenabdeckung (704,
705). Achten Sie dabei darauf, keine der Plastikführungen
abzubrechen. Platzieren Sie den Styroporblock (8) unter dem
Hauptrahmen (112) um eine freigängige Montage zu ermöglichen.
Achten Sie darauf, dass der hintere Rahmenhalter (206) fest mit
dem Hauptrahmen verbunden ist.
Step2-B) Verbinden Sie die Höhenverstellungseinheit mit dem
Hauptrahmen. Platzieren Sie hierzu den Halter der
Höhenverstellungseinheit (708) vor der Aufnahme der
