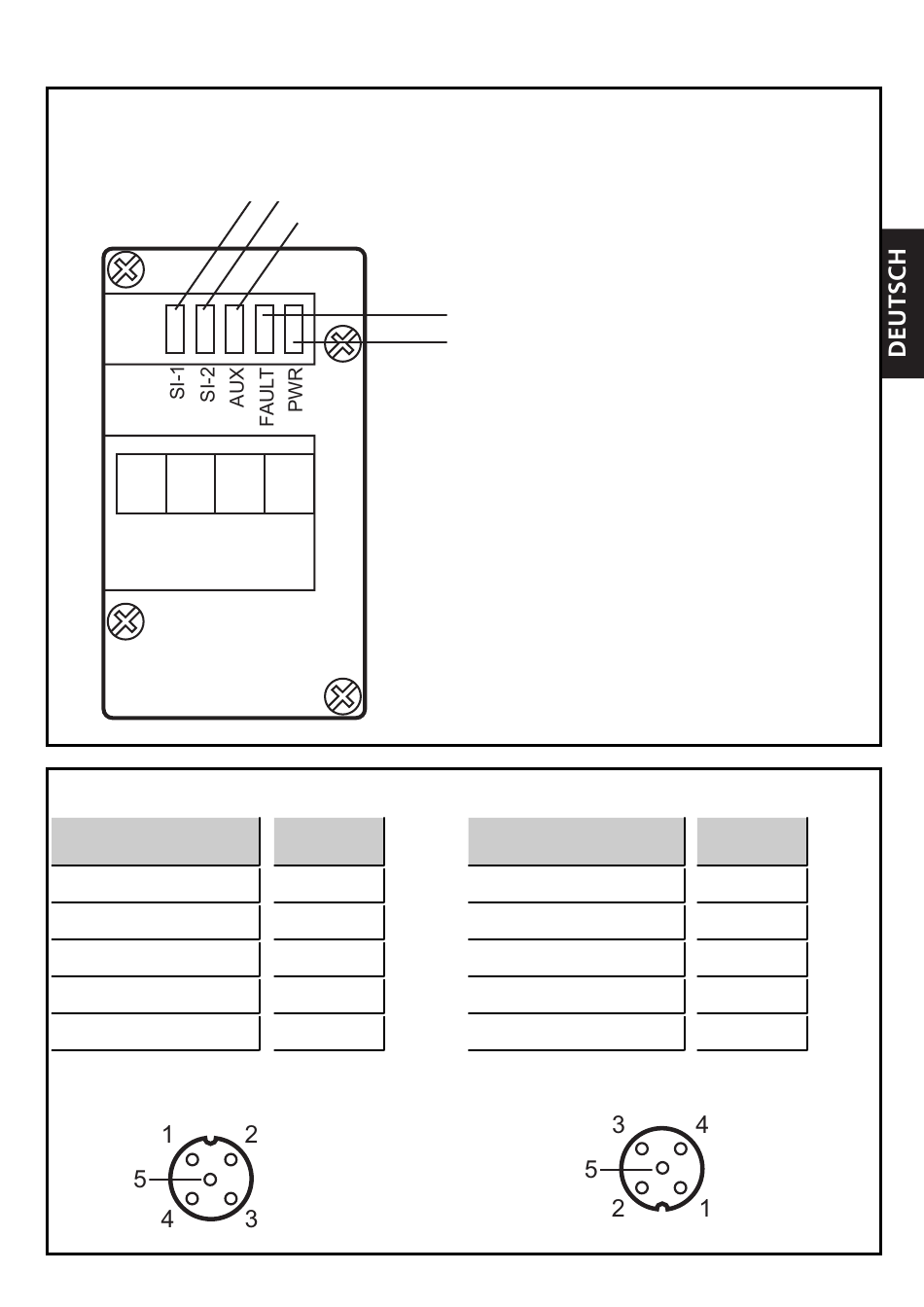

Bedien- und Anzeigeelemente

LED 3 gelb:
Eingänge geschaltet SI-1 / SI-2
Buchse 3 (Empfänger)
M12-Buchse
Versorgung + 24 V
OSSD2
Versorgung 0 V
OSSD1
FE
Buchse 3
LED AUX grün : 24 V DC Versorgung
LED 2 rot: FAULT
LED 1 grün:
Spannungsversorgung OK
Buchse 4 (Sender)
Pin
1
2
3
4 Versorgung +24 V Test
5
Buchse 4
M12-Buchse
Versorgung +24 V
nicht belegt
Versorgung 0 V
FE
Pin
1
2
3
4
5
7
