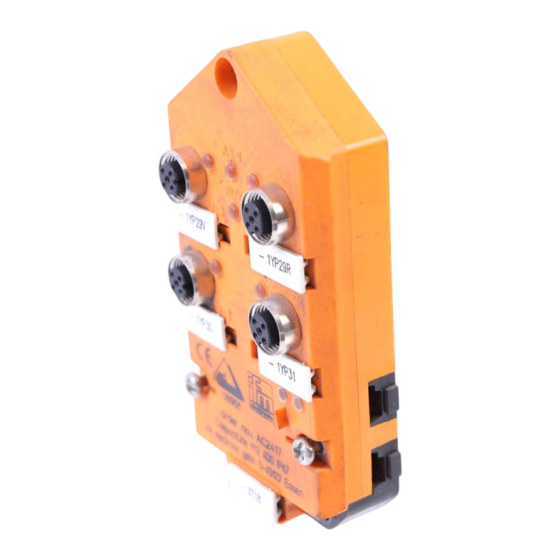

IFM Electronic ASinterface CompactLine AC2417 Montageanleitung
Vorschau ausblenden
Andere Handbücher für ASinterface CompactLine AC2417:
- Bedienungsanleitung (13 Seiten)
Verwandte Anleitungen für IFM Electronic ASinterface CompactLine AC2417
Inhaltszusammenfassung für IFM Electronic ASinterface CompactLine AC2417
- Seite 1 Montageanleitung Installation Instructions Notice de Montage CompactLine Modul IR CompactLine module IR Module IR CompactLine AC2417...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • maximale Anzahl von Modulen pro Master: 31 • AS-Interface Version 2.0 • AS-i Profil: S-8.0 Adressieren Vergeben Sie eine freie Adresse zwischen 1 und 31, Auslieferungs- adresse ist 0. Adressieren mit dem Adressiergerät AC1144 Das Modul kann über die Adressieradapter E70123 oder E70211 adressiert werden. -
Seite 3: Betrieb
Betrieb Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs: • LED 1 gelb: Ausgang geschaltet • LED 2 grün: AS-i Spannungsversorgung o.k. • LED 3 rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z. B. Slaveadresse 0 •... - Seite 4 Befindet sich das Modul am Ende des Kabelstrangs, sollten Sie die Enden der beiden Flachkabel durch Schrumpfschläuche sichern (Bestell-Nr. E70113). Verschließen Sie nicht benutzte Buchsen mit den beiliegenden Verschlußkappen, um die Schutzart IP 67 zu gewährleisten. Falls erforderlich kann das Modul über die Erdungsfedern (1*) geerdet werden.
