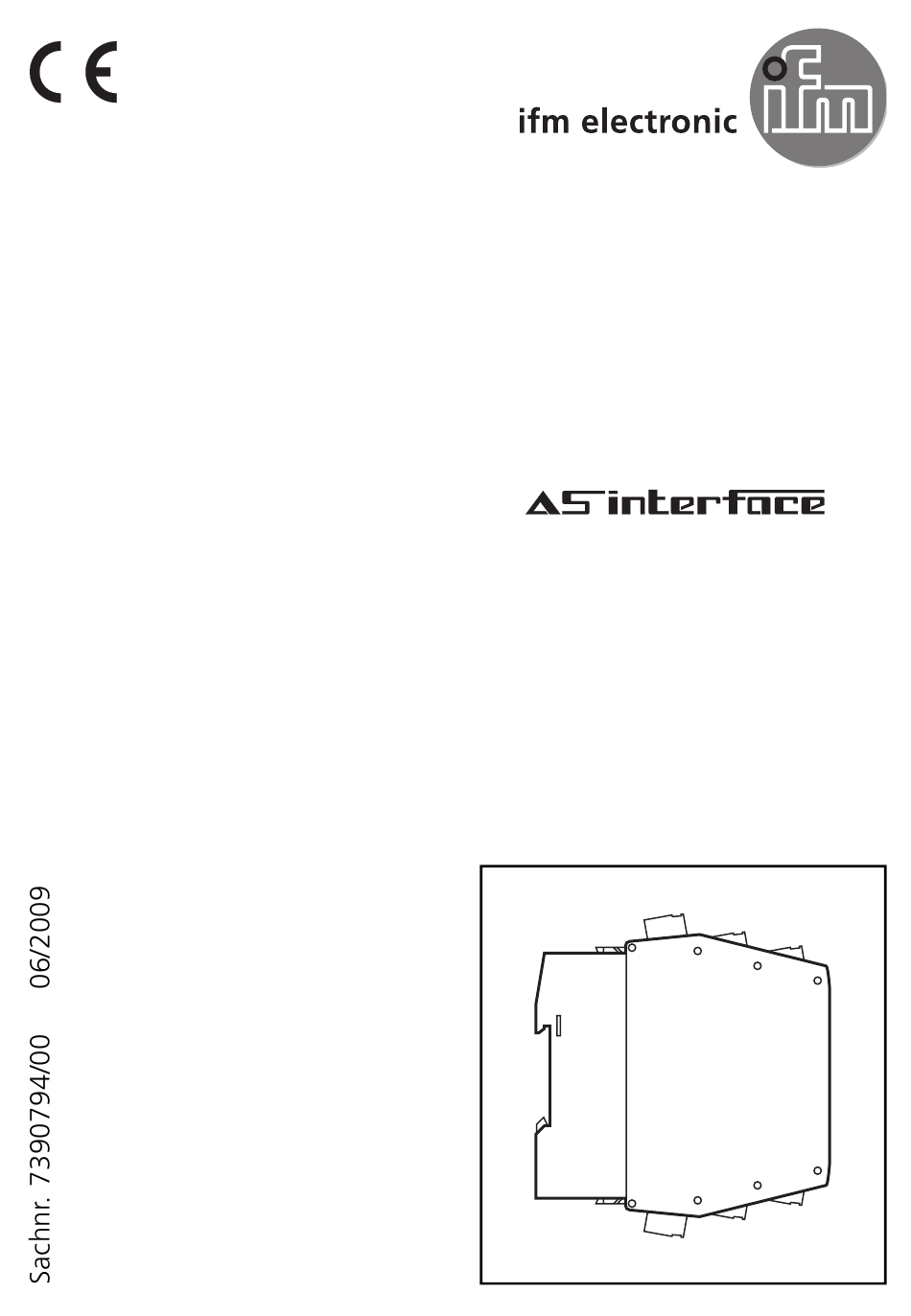

- Seite 1 All manuals and user guides at all-guides.com Montageanleitung Installation instructions Notice de montage AS-i Modul AS-i module Module AS-i AC2216 AC2217...
-
Seite 2: Bestimmungsgemäße Verwendung
All manuals and user guides at all-guides.com Bestimmungsgemäße Verwendung Der Slave wandelt analoge Eingangssignale und überträgt diese über das AS-Interface zum AS-i Master. Das AS-i Modul fungiert als Slave mit bidirektionalem Datenverkehr im AS-i Netz. Die Datenübertragung zum Host erfolgt asynchron nach dem AS-i Profil S-7.3, gemäß... -
Seite 3: Montage

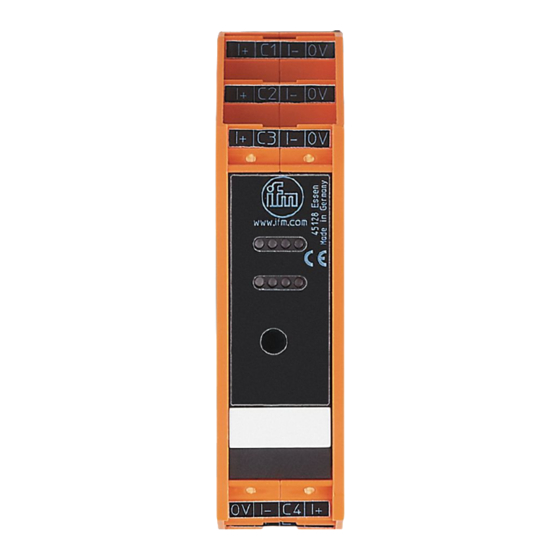

All manuals and user guides at all-guides.com Montage Klemmen Sie das Modul auf eine 35 mm Profilschiene. LEDs Adressierstecker Combiconstecker mit Schraubklemmen (optional) Sensorversorgung +24 V C1 ... 4 Analogeingang Strom (AC2216) V1 ... 4 Analogeingang Spannung (AC2217) Sensorversorgung 0 V Analogeingang 0 V AS-i + AS-i -... -
Seite 4: Elektrischer Anschluss
All manuals and user guides at all-guides.com Elektrischer Anschluss Anschluss eines 2-Draht-Sensors Ein 2-Draht-Sensor wird über die 2-Draht Sensor Analogmodul Klemmen C1...4 (AC2216) bzw. V1...2 (AC2217) angeschlossen. C1 ... 4 (AC2216) Die Klemmen I- und 0V müssen V1 ... 4 (AC2217) über eine Brücke miteinander verbunden sein. -
Seite 5: Parametrierung Der Analogmodule
All manuals and user guides at all-guides.com Anschluss eines Analogsensors mit eigener Versorgung Ein Sensor mit eigener Versor- Sensor mit Analogmodul eigener Versorgung gung wird über die Klemmen C1...4 (AC2216) bzw. V1...4 (AC2217) und 0V angeschlos- C1 ... 4 (AC2216) V1 ... - Seite 6 All manuals and user guides at all-guides.com Betrieb AC2216 Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs: • LED gelb I-1...I-4 an: Analoges Signal im Messbereich • LED gelb I-1...I-4 blinkt: Analoges Signal außerhalb des Messbe- reichs, kein Sensor angeschlossen bzw. Drahtbruch •...
- Seite 7 All manuals and user guides at all-guides.com Betrieb AC2217 Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs: • LED gelb I-1...I-4 an: Entsprechender Kanal ist freigegeben Analoges Signal im Messbereich bzw. kein Sensor angeschlossen (es ist keine Unter- scheidung möglich, ob das 0 V-Signal anliegt oder kein Sensor angeschlossen ist)
-
Seite 8: Messbereich Der Analogeingangsmodule
All manuals and user guides at all-guides.com Messbereich der Analogeingangsmodule Die Meßbereiche, das Verhalten der LEDs und deren Bedeutung ent- nehmen Sie bitte den folgenden Tabellen: Analogeingangsmodul 4E, 4...20 mA - AC2216 Bereich Einheiten Einheiten Bedeutung 4...20 mA dez. hex. Analog <... - Seite 9 All manuals and user guides at all-guides.com Übertragungszeit der Analogwerte Die Übertragungszeit der Analogwerte hängt einerseits von der Wand- lungszeit der analogen Signale in digitale Signale im AS-i Modul und andererseits von der Übertragungszeit über das AS-Interface ab. Die Wandlungszeit pro analogem Eingangssignale beträgt 60 ms. Wird jedoch lediglich der Kanal 1 genutzt, d.h.
-
Seite 10: Function And Features
All manuals and user guides at all-guides.com Function and features The slave converts analogue input signals and transfers them to the AS-i master via the AS-Interface. The AS-i module operates as a slave with bidirectional data transfer in the AS-i network. The data transfer to the host is asynchronous according to the AS-i pro- file S-7.3 and the AS-i specification V2.1. -
Seite 11: Installation
All manuals and user guides at all-guides.com Installation Fix the module onto a 35 mm rail. LEDs Addressing plug Combicon connectors (option) sensor supply +24V C1 ... 4 analogue input current (AC2216) V1 ... 4 analogue input voltage (AC2217) sensor supply 0V analogue input 0V AS-i + AS-i -... -
Seite 12: Electrical Connection
All manuals and user guides at all-guides.com Electrical connection Connection of a 2-wire sensor A 2-wire sensor is connected via 2-wire sensor analogue module the terminals I+ and C1...4 (AC2216) or V1...2 (AC2217). The terminals I- and 0V must be C1 ... - Seite 13 All manuals and user guides at all-guides.com Connection of an analogue sensor with intrinsic supply A sensor with intrinsic supply is sensor with analogue module intrinsic supply connected via the terminals C1...4 (AC2216) V1...4 (AC2217) and 0V. C1 ... 4 (AC2216) V1 ...
- Seite 14 All manuals and user guides at all-guides.com Operation AC2216 Check the safe functioning of the unit. Display by LEDs: • LEDs yellow I-1...4 on: analogue signal in the measuring range • LEDs yellow I-1...4 flashing: analogue signal outside the measuring range, no sensor connected or wire break •...
- Seite 15 All manuals and user guides at all-guides.com Operation AC2217 Check the safe functioning of the unit. Display by LEDs: • LEDs yellow I-1...4 on: respective channel is activated analogue signal in the measuring range or no sensor connected (it cannot be differ- entiated whether the 0 V signal is applied or whether no sensor is connected) (channel 1 is always activated)
- Seite 16 All manuals and user guides at all-guides.com Measuring range of the analogue input modules The measuring ranges, the states of the LEDs and their meaning are indicated in the following tables: Analogue input module 4I, 4...20 mA - AC2216 Range Units Units Meaning...
- Seite 17 All manuals and user guides at all-guides.com Transmission time of the analogue values The transmission time of the analogue values depends on the conver- sion time of the analogue signals into digital signals in the AS-i mod- ule and on the transmission time via the AS-Interface. The conversion time per analogue input signal is 60 ms.
-
Seite 18: Fonctionnement Et Caractéristiques
All manuals and user guides at all-guides.com Fonctionnement et caractéristiques L'esclave convertit les signaux d'entrée analogiques et les transmet au maître AS-i via l'interface AS-i. Le module AS-i est un esclave avec transmission bidirectionnelle des données via le réseau AS-i. La transmission des données à... - Seite 19 All manuals and user guides at all-guides.com Montage Fixer le module sur un rail profilé de 35 mm. LEDs Cordon d'adressage Prise débrochable avec bornes à vis (option) alimentation capteurs +24 V C1 ... 4 entrée analogique courant (AC2216) V1 ... 4 entrée analogique tension (AC2217) alimentation capteurs 0 V entrée analogique 0 V...
-
Seite 20: Raccordement Électrique
All manuals and user guides at all-guides.com Raccordement électrique Raccordement d'un capteur 2 fils Un capteur 2 fils est raccordé via module analogique capteur 2 fils les bornes I+ et C1...4 (AC2616) ou V1...2 (AC2217). Les bornes I- et 0V doivent être reliées via un shunt. - Seite 21 All manuals and user guides at all-guides.com Raccordement d'un capteur analogique avec sa propre alimentation Un capteur avec sa propre ali- capteur avec sa module analogique mentation est raccordé via les propre alimentation bornes C1...4 (AC2216) ou V1...4 (AC2217) et 0V. C1 ...
- Seite 22 All manuals and user guides at all-guides.com Fonctionnement AC2216 Vérifier le bon fonctionnement de l'appareil. Affichage par LED : • LED jaunes I-1...4 allumées : signal analogique dans la plage de mesure • LED jaunes I-1...4 clignotant : signal analogique en dehors de la plage de mesure, aucun capteur raccordé...
- Seite 23 All manuals and user guides at all-guides.com Fonctionnement AC2217 Vérifier le bon fonctionnement de l'appareil. Affichage par LED : • LED jaunes I-1...4 allumées : voie correspondante est activée signal analogique dans la plage de mesure ou aucun capteur rac- cordé...
- Seite 24 All manuals and user guides at all-guides.com Plage de mesure des modules d'entrées analogiques Les plages de mesure, le comportement des LED et leur signification sont indiqués dans les tableaux suivants: Module d'entrées analogiques 4E, 4...20 mA - AC2216 Plage Unités déc.
- Seite 25 All manuals and user guides at all-guides.com Temps de transmission des valeurs analogiques Le temps de transmission des valeurs analogiques dépend du temps de conversion des signaux analogiques en signaux numériques dans le module AS-i et du temps de transmission via l'interface AS-i. Le temps de conversion par signal d'entrée analogique est de 60 ms.
