- Seite 1 Montageanleitung Installation instructions Notice de montage AS-i Modul AS-i module Module AS-i AC2480...

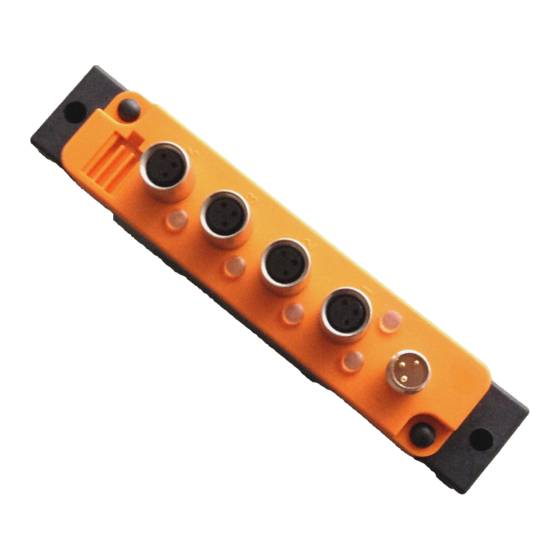

- Seite 2 Bestimmungsgemäße Verwendung • AS-i-Profil S-0.A.E • maximale Anzahl von Modulen pro Master: 31 (62 mit AS-i Master 2.1) • erweiterter Adressmode möglich • AS-Interface Version 2.1 Bedien- und Anzeigeelemente M8 - Buchse LEDs gelb LED rot und grün M8 - Stecker Montage Klemmen Sie das Modul auf eine 35mm-Profilschiene oder befestigen Sie es auf einer Montageunterlage.
- Seite 3 Adressieren Auslieferungsadresse ist 0. Adressieren mit dem Adressiergerät AC1144 Das Modul kann mit dem Adressierkabel (E11378) adressiert werden. Dieses Verbindungskabel dient in Verbindung mit dem FK-Abgriff E70096 gleichzeitig zum Anschluß an das gelbe AS-i Kabel. Wird der Slave in Kombination mit einem Master der neuen Generati- on (Version 2.1) eingesetzt, kann mit dem Adressiergerät AC1144 eine Adresse zwischen 1A und 31B ausgewählt werden.
- Seite 4 Elektrischer Anschluß Die Sensorversorgung erfolgt über das AS-i Netz. Verbinden Sie die Eingänge nicht mit externem Potential. Verschließen Sie die nicht benutzten Buchsen mit den beiliegen- den Verschlußkappen, um die Schutzart IP 67 zu gewährleisten. Anschlußbelegung Eingänge M8 - Buchse Sensorversorgung L+ Sensorversorgung L- Dateneingang...
- Seite 5 Function and features • AS-i profile: S-0.A.E • maximum number of modules per master: 31 (62 with AS-i master 2.1) • extended addressing mode possible • AS-interface version 2.1 Operating and display elements socket M8 LED yellow LED red and green plug M8 Mounting Mount the module onto a 35mm rail or fasten it onto a mounting...
- Seite 6 Addressing At the factory the address is set to 0. Addressing with the addressing unit AC1144 The module can be addressed via the addressing cable (E11378). When used with the FC isolation displacement connector E70096 this connec- tion cable enables connection to the yellow AS-i cable. If the slave is used with a master of the new generation (version 2.1), an address between 1A and 31B can be selected by means of the AC1144 addressing unit.
- Seite 7 Electrical connection The sensor is supplied with voltage via the AS-i network. Do not connect the inputs with external potential. Cover the sockets not used with the supplied caps to ensure pro- tection rating IP67. Input connection socket M8 sensor supply L+ sensor supply L- data input socket M8...
- Seite 8 Fonctionnement et caractéristiques • profil AS-i S-0.A.E • nombre maximal de modules par maître: 31 (62 avec maître AS-i 2.1) • mode d'adressage étendu possible • version AS-interface 2.1 Eléments de service et d’indication prise M8 LEDs jaunes LED rouge et verte connecteur M8 Montage Monter le produit sur un rail profilé...
- Seite 9 Adressage A la livraison, l'adresse est 0. Adressage avec l'unité d'adressage AC1144 Ce module peut être adressé via le câble d'adressage (E11378). En liai- son avec la prise vampire E70096 ce câble de raccordement permet également le raccordement au câble jaune AS-i. Si l'esclave est utilisé...
- Seite 10 Raccordement électrique Les capteurs sont alimentés via le réseau AS-i. Ne pas raccorder les entrées au potentiel externe. Utiliser les bouchons fournis pour les prises non utilisées afin de garantir la protection IP67. Raccordement entrées Prise M8 Broche Alimentation capteur L+ Alimentation capteur L- Entrée données prise M8...
