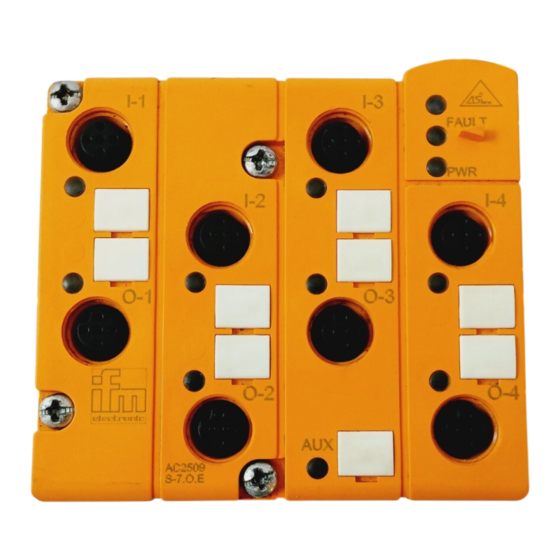

- Seite 1 Montageanleitung Installation instructions Notice de montage AS-i Modul AS-i module Module AS-i AC2509 / AC2559...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • AS-i-Profil S-7.0.E • maximale Anzahl von Modulen pro Master: 31 • AS-Interface Version 2.1 Bedien- und Anzeigeelemente LEDs Fixierung für IR-Adapter 8 Buchsen M12 Beschriftungsfelder Montage Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm. Technische Daten Sie können das Datenblatt bei Bedarf unter der Internetadresse www.ifm.com herunterladen. -
Seite 3: Adressieren
LED3 Infrarot-Empfänger LED2 rot FAULT Fixierung IR-Adapter LED grün PWR Spannungs- 8x LED1 gelb versorgung o.k LED grün Hilfsspannung Ausgänge Eingänge M12-Buchse M12-Buchse Schaltausgang + Sensorversorgung L+ Externe Spannung - Sensorversorgung L- Funktionserde Dateneingang n.c. Funktionserde Adressieren Vergeben Sie eine freie Adresse zwischen 1 und 31, Auslieferungs- adresse ist 0. -
Seite 4: Betrieb
Das Modul kann in Verbindung mit dem FK-E Unterteil AC5011 (mit Adressierbuchse) über das Adressierkabel (E70213) in montiertem und verdrahtetem Zustand adressiert werden. In Verbindung mit dem FK-E Unterteil AC5003 (ohne Adressierbuchse) muss das Modul erst über das Adressiergerät AC1144 adressiert und dann montiert werden.
