Original-Betriebsanleitung
DE

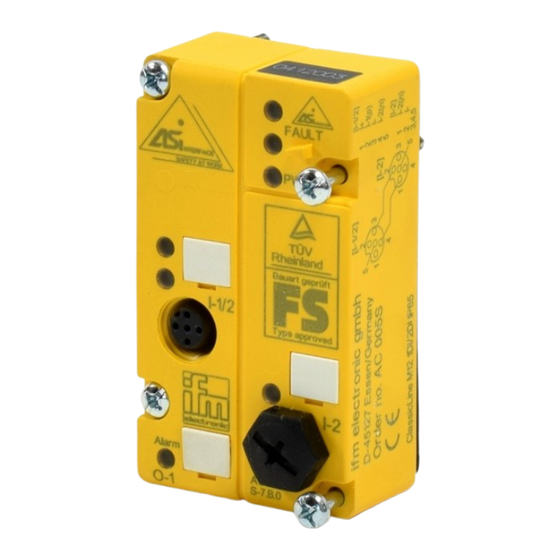

Sicheres AS-i Modul
AC005S

Werbung

loading

Inhaltszusammenfassung für IFM Electronic as interface AC005S

  • Seite 1 Original-Betriebsanleitung Sicheres AS-i Modul AC005S...
  • Seite 2 Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Zeichenerklärung �������������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 2�1 Sicherheitstechnische Anforderungen an die Applikation ������������������������������5 3 Lieferumfang ��������������������������������������������������������������������������������������������������������5 4 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������5 5 Funktionsbeschreibung und Anschlusshinweise �������������������������������������������������6 6 Montage ���������������������������������������������������������������������������������������������������������������6 6�1 Bedien- und Anzeigeelemente �����������������������������������������������������������������������7 7 Elektrischer Anschluss �����������������������������������������������������������������������������������������8 8 Adressieren ����������������������������������������������������������������������������������������������������������9 8�1 Infrarot-Adressierung �������������������������������������������������������������������������������������9 9 Betrieb ���������������������������������������������������������������������������������������������������������������10...
  • Seite 3 1 Vorbemerkung Die Betriebsanleitung ist Bestandteil des Gerätes� Sie richtet sich an fachkundige Personen im Sinne von EMV-Richtlinie, Niederspannungsrichtlinie, Maschinen- richtlinie und Sicherheitsvorschriften� Die Betriebsanleitung enthält Angaben zum korrekten Umgang mit dem Produkt� Lesen Sie die Anleitung vor dem Einsatz, damit Sie mit Einsatzbedingungen, Installation und Betrieb vertraut werden�...
  • Seite 4 2 Sicherheitshinweise • Befolgen Sie die Angaben der Betriebsanleitung� • Bei Missachtung von Hinweisen oder Normen, insbesondere bei Eingriffen und/ oder Veränderungen am Gerät, ist jede Haftung und Gewährleistung ausge- schlossen� • Das Gerät darf nur von einer sicherheitstechnisch geschulten Elektrofachkraft eingebaut, angeschlossen und in Betrieb gesetzt werden�...
  • Seite 5 2.1 Sicherheitstechnische Anforderungen an die Applikation Die sicherheitstechnischen Anforderungen der jeweiligen Applikation müssen mit den hier zugrundegelegten Anforderungen übereinstimmen� Folgende Auflagen beachten: ► Bei Verriegelungseinrichtungen in Verbindung mit trennenden Schutzeinrich- tungen EN 1088 beachten� ► Spezifizierte Einsatzbedingungen einhalten (→ Kapitel 11 Technische Daten). Der Einsatz des Gerätes in der Umgebung von chemischen und biologischen Medien ist nicht zulässig�...
  • Seite 6 5 Funktionsbeschreibung und Anschlusshinweise Beachten Sie hierzu auch alle Informationen in der Beschreibung zur Konfigura- tionssoftware (z� B� E7050S) und der Bedienungsanleitung des Sicherheitsmoni- tors� In diesen Dokumenten finden Sie alle notwendigen Hinweise zu Installation, Konfiguration, Betrieb und Wartung des AS-i - Safety at Work Systems� Die jeweiligen parametrierbaren Sicherheitsfunktionen zum sicheren AS-i Modul können im Kapitel „Überwachungsbausteine“...
  • Seite 7 Um die angegebene Schutzart IP 65 einzuhalten ► die Dichtung sorgfältig eingelegen� ► die 4 Schrauben des Oberteils gleichmäßig über Kreuz mit 0,6���0,8 Nm anzie- hen� ► Nicht benutzte Buchse mit der beiliegenden Verschlusskappe verschliessen� ► Alle angeschlossenen M12-Stecker und Verschlusskappen festziehen, An- zugsdrehmoment von 0,6���0,8 Nm�...
  • Seite 8 7 Elektrischer Anschluss ► Anlage spannungsfrei schalten� Gegebenenfalls auch unabhängig versorgte Relais-Lastkreise abschalten� Eingänge nicht mit externem Potential verbinden� Die sicheren Schaltkontakte mit den M12 Buchsen verbinden� Verwenden Sie Schaltkontakte mit: • einer Strombelastbarkeit ≥ 1 A. • galvanisch getrennten Kontaktelementen� • Kontaktöffnung bei Anforderung der Sicherheitsfunktion� • einer Sicherheitsfunktion durch Zwangsöffnung nach IEC / EN 60947-5-1 Anhang K M12-Buchsen Buchse...
  • Seite 9 Hinweis: Soll an das Modul nur ein einkanaliger Schalter angeschlossen werden, so ist dieser an Eingang I-1(p) anzuschließen� Der zweite Eingang I-2(n) muss gebrückt werden� ► Den Kurzschlussstecker E7005S * für Eingang I-2 verwenden (*optional zu bestellen)� ► Den Kurzschlussstecker mit einem Anzugsdrehmoment von 0,6���0,8 Nm festziehen�...
  • Seite 10 9 Betrieb I-1/2 1: LED Infrarot-Empfänger 2: LED rot FAULT 3: Fixierung für Infrarot-Adapter 4: LED grün PWR 5: 2 Buchsen M12 6: LED rot Alarm-Ausgang 7: LEDs gelb Eingänge LED Zustand / Betriebszustand Bezeichnung Farbe Infrarot Infrarot-Empfänger Infrarot FAULT Peripheriefehler, z�...
  • Seite 11 LED Zustand / Betriebszustand Bezeichnung Farbe Alarm Alarm-Ausgang O-1 (unsicher) Die Alarm-Ausgang LED kann durch das Host-System als statischer oder dynamischer Ausgang gesetzt werden Schaltzustand Eingänge nicht geschaltet gelb Eingänge geschaltet 9.1 Datenbits Datenbit In/Out I-2(n) I-2(n) I-1(p) I-1(p) /O-1 Aktivierter Eingangskanal Bitfolge D3-D0 I-1(p)
  • Seite 12 10 Maßzeichnung...
  • Seite 13 11 Technische Daten AC005S Sicheres AS-i Modul 2 sichere Eingänge / 1 nicht sicherer LED-Ausgang Betriebsspannung 26,5 ��� 31,6 V DC Stromaufnahme typ� 60 mA Eingänge Beschaltung DC PNP / NPN Spannungsversorgung aus AS-i Kurzschlusserkennung Eingangsstrom typ� 10 mA Querschlusserkennung < 20 Ω...
  • Seite 14 Kabellänge zwischen Modul und mechanischen Kontakten ≤ 5m Schutzart, Schutzklasse IP 65 (nach EN 60529), III 11.1 Sicherheitstechnische Kenndaten Kenndaten Wert Gebrauchsdauer T 20 Jahre d / e* Kategorie Kat� 3 / 4 * * Kat� 4, PL e nur wenn die im Handbuch beschriebenen Fehlerausschlüsse ange- wendet werden�...
  • Seite 15 13 Wartung, Instandsetzung und Entsorgung Bei sachgemäßem Betrieb sind keine Maßnahmen für Wartung und Instandhal- tung notwendig� Das Gerät darf nur vom Hersteller repariert werden� Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen� 14 Begriffe und Abkürzungen Performance Level Fähigkeit von sicherheitsbezogenen Teilen, eine Sicherheitsfunktion unter...
  • Seite 16 15 Normen Folgende Richtlinien und Normen kamen zur Anwendung: • MRL 98/37/EG (bis 30�12�2009) • MRL 2006/42/EG (ab 31�12�2009) • EMV-Richtlinie 2004/108/EG • ISO 13849-1: 2008 Sicherheit von Maschinen - Sicherheitsbezogene Teile von Steuerungen • EN 50295 • UL 508 15.1 Zulassungen / Zertifikate • EG-Konformitätserklärung • AS-Interface...
  • Seite 17 15.2 EG-Konformitätserklärung...
  • Seite 18 15.3 AS-i Zertifikat...
  • Seite 19 15.4 TÜV Zertifikat...
