1. Konfigurationsprogramme

Die Konfiguration gerätespezifischer Parameter erfolgt über die Service-Schnittstelle (CDI).
Dafür steht dem Benutzer ein spezieller Gerätetreiber (DTM) für ein FDT-Bedienprogramm
(z.B. DeviceCare, FieldCare) zur Verfügung →  19.
Das DTM File steht zum Download zur Verfügung:
Treiber → Typ auswählen → Produktwurzel auswählen.
2. Miniaturschalter (DIP-Schalter) für diverse Hardware-Einstellungen
Über Miniaturschalter (DIP-Schalter) auf dem Elektronikmodul können folgende Hard-
ware-Einstellungen für die Feldbus-Schnittstelle vorgenommen werden →  21:
• Einstellung ob Bedienung über DIP-Schalter oder Remote über DTM möglich ist
• Einstellung der Adresse, der Busteilnehmer, deren Werte angezeigt werden sollen
• Einstellung eines Offsets
1
2

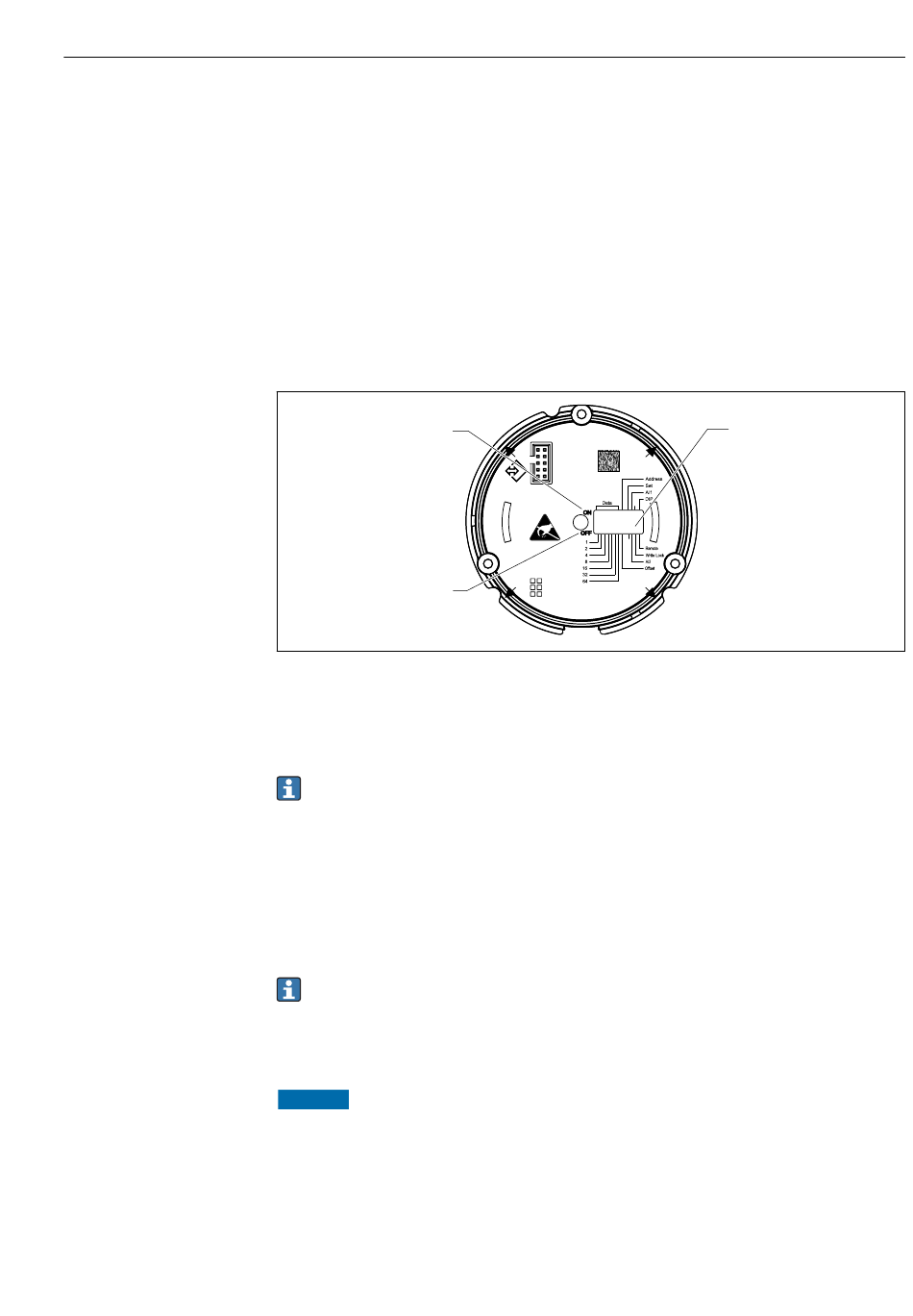

 10 Hardware-Einstellung über DIP-Schalter
1 Schalterposition ON
2 Schalterposition OFF
3 Schreibschutz
Bei Bedienung über die DIP-Schalter können nur 2 Anzeigewerte konfiguriert werden.
Listener Mode
Der Feldanzeiger wirkt als reiner Listener, d.h. er erscheint im Bus nicht als aktiver Teil-
nehmer mit einer eigenen Adresse und es erhöht auch nicht den „Traffic" im Bus.
Der Feldanzeiger analysiert die auf dem Bus aktiven Geräte und diese können den bis zu 8
Kanälen bei DTM-Bedienung bzw. zwei Kanälen bei DIP-Schalter-Bedienung über ihre
Adresse zugeordnet werden.
Eine Bedienung über das PROFIBUS Protokoll ist durch die reine Listener Funktion des
Anzeigers nicht möglich!
6.2 Zugriff auf Bedienmenü via Bedientool
HINWEIS
Verlust des Explosionsschutzes bei geöffnetem Gehäuse
‣
Parametrierung muss außerhalb des explosionsgefährdeten Bereichs erfolgen.
Für die Konfiguration des Gerätes über die Software FieldCare Device Setup verbinden Sie
das Gerät mit Ihrem PC. Hierzu benötigen Sie einen speziellen Schnittstellenadapter, die
Commubox FXA291 (siehe Kapitel "Zubehör").
Bedienungsmöglichkeiten
www.endress.com/download
3
→ Geräte
A0021500
19
