Den vierpoligen Stecker des Schnittstellenkabels in die entsprechende Buchse im Gerät
einstecken, den USB-Stecker am PC in einen freien USB-Steckplatz einstecken.
Verbindungsaufbau
1

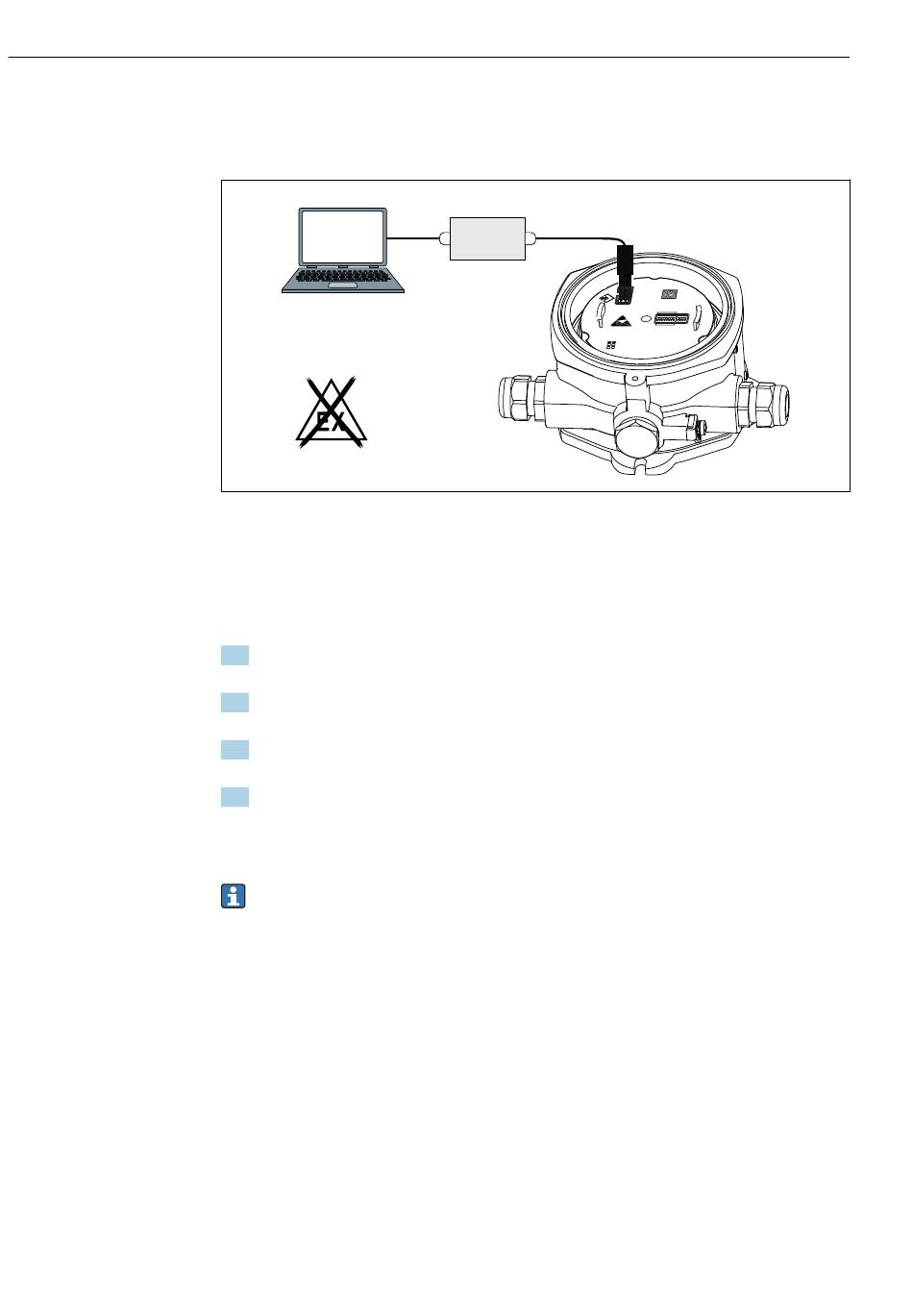

 11 Konfiguration des Feldanzeigers über Schnittstellenadapter
1 PC-Konfigurationssoftware
2 Konfigurationskit USB-Box
3 Feldanzeiger
Beim Anschluss des Gerätes wird der Geräte-DTM nicht automatisch in FieldCare geladen,
d.h. das Gerät muss manuell hinzugefügt werden.
1. Zunächst einem leeren Projekt den Kommunikations-DTM "CDI Kommunikation
FXA291" hinzufügen.
2. In den Einstellungen des Comm DTM die Baudrate auf 9600 Baud und den verwen-
deten COM-Port einstellen.
3. In das Projekt über die Funktion "Gerät hinzufügen..." den Geräte-DTM "RID14/16 /
Vx.xx.xx" einfügen.
4. Die weitere Parametrierung des Gerätes anhand dieser Geräte-Betriebsanleitung
durchführen. Alle in dieser Betriebsanleitung aufgeführten Parameter sind ebenfalls
in FieldCare Device Setup zu finden. Die DTM-Bedienparameter sind im Anhang zu
finden →  37.
Der PROFIBUS PA Anzeiger darf durch DTM mittels CDI-Schnittstelle nur ohne Bus-
versorgung parametriert werden!
Damit eine Verbindung zum Gerät aufgebaut werden kann, muss an den DIP-Schal-
tern die Bedienung auf "Remote" eingestellt sein. Damit die Parameter des Feldanzei-
gers über den DTM geändert werden können, muss zudem der Schreibschutz, der über
die DIP-Schalter ein- und ausgeschalten werden kann, deaktiviert sein.
Die DIP-Schalter sind im Abschnitt "Hardwareeinstellungen" →  21 beschrieben.
6.2.1 DTM-File für FieldCare Device Setup
Das DTM-File kann über das Internet bezogen werden:
Geräte Treiber → Typ auswählen → Produktwurzel auswählen.
2
USB
3
www.endress.com/download
Endress+Hauser
RID14
A0051897
→
