RID14
Endress+Hauser
2

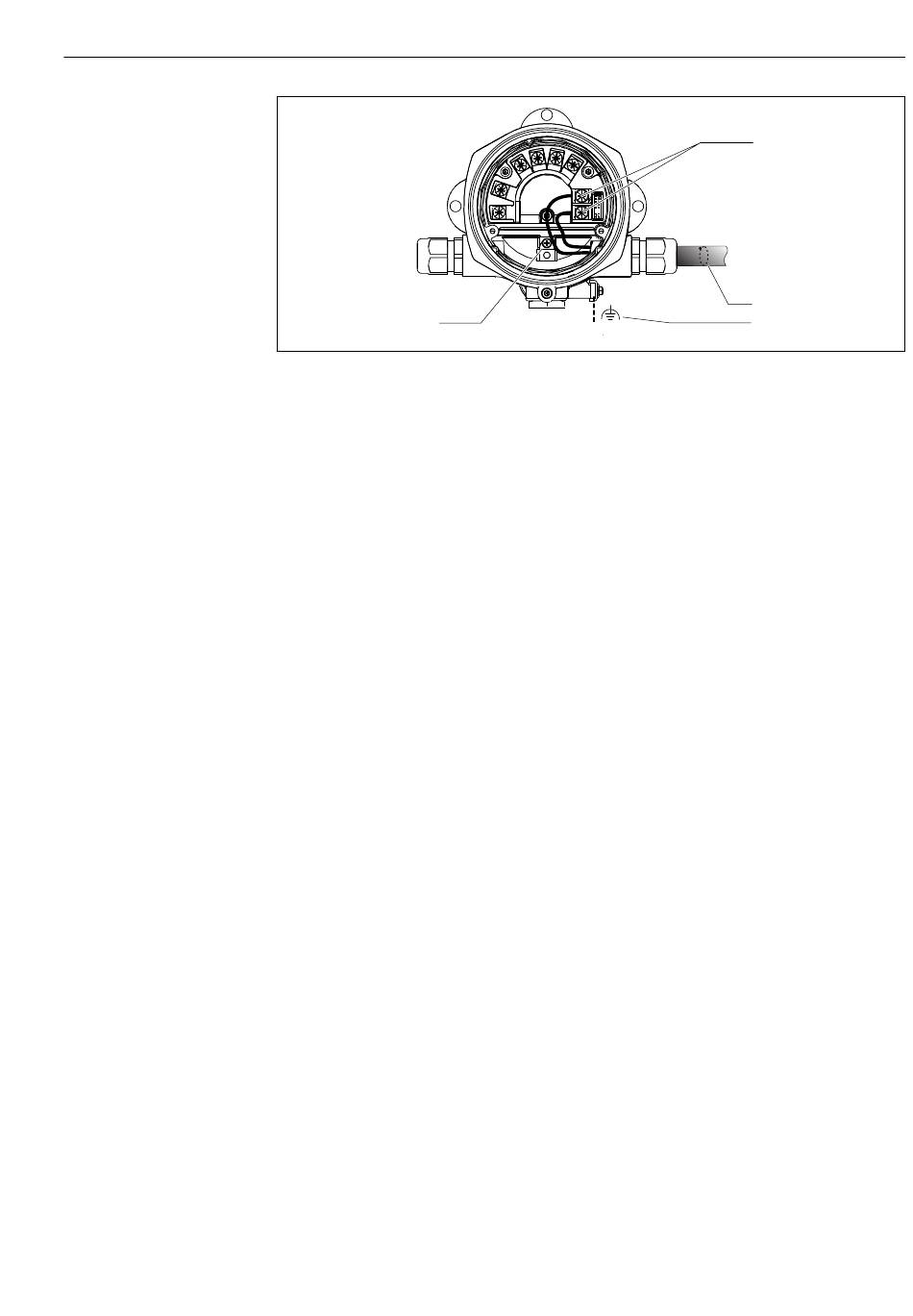

 6 Anschluss an die Feldbusleitung PROFIBUS® PA
1 Anschlussklemmen - Feldbus-Kommunikation und Spannungsversorgung
2 Erdungsklemme innen
3 Erdungsklemme aussen
4 Abgeschirmtes Feldbuskabel
• Die Klemmen für den Feldbusanschluss (1+ und 2-) sind verpolungsunabhängig.
• Leitungsquerschnitt:
max. 2,5 mm 2 (14 AWG)
• Für den Anschluss ist grundsätzlich ein abgeschirmtes Kabel zu verwenden.
Feldbus-Gerätestecker
Optional kann in das Feldgehäuse, anstelle einer Kabelverschraubung, ein Feldbus Geräte-
stecker eingeschraubt werden. Feldbus-Gerätestecker können bei Endress+Hauser als
Zubehörteil bestellt werden (siehe Kap. 'Zubehör').
Die Anschlusstechnik beim PROFIBUS® PA ermöglicht es, Messgeräte über einheitliche
mechanische Anschlüsse wie T-Abzweiger, Verteilerbausteine usw. an den Feldbus anzu-
schließen.
Diese Anschlusstechnik mit vorkonfektionierten Verteilerbausteinen und Steckverbindern
besitzt gegenüber der konventionellen Verdrahtung erhebliche Vorteile:
• Feldgeräte können während des normalen Messbetriebs jederzeit entfernt, ausgetauscht
oder neu hinzugefügt werden. Die Kommunikation wird nicht unterbrochen.
• Installation und Wartung sind wesentlich einfacher.
• Vorhandene Kabelinfrastrukturen sind sofort nutz- und erweiterbar, z.B. beim Aufbau
neuer Sternverteilungen mit Hilfe von 4- oder 8-kanaligen Verteilerbausteinen.
Abschirmung der Zuleitung/T-Box
Es sind Kabelverschraubungen mit guten EMV-Eigenschaften zu verwenden, möglichst mit
Rundumkontaktierung des Kabelschirms (Iris-Feder). Dies erfordert geringe Potenzialun-
terschiede, evtl. Potenzialausgleich.
• Die Abschirmung des PA-Kabels darf nicht unterbrochen werden.
• Der Anschluss der Abschirmung muss immer so kurz wie möglich gehalten werden.
Im Idealfall sollten für den Anschluss der Abschirmung Kabelverschraubungen mit Iris-
Feder verwendet werden. Über die Iris-Feder, welche sich innerhalb der Verschraubung
befindet, wird der Schirm auf das T-Box-Gehäuse aufgelegt. Unter der Iris-Feder befindet
sich das Abschirmgeflecht.
Beim Zuschrauben des Panzergewindes wird die Iris-Feder auf den Schirm gequetscht und
stellt so eine leitende Verbindung zwischen Abschirmung und dem Metallgehäuse her.
Eine Anschlussbox bzw. eine Steckverbindung ist als Teil der Abschirmung (Faradayscher
Käfig) zu sehen. Dies gilt besonders für abgesetzte Boxen, wenn diese über ein steckbares
Kabel mit einem PROFIBUS® PA Gerät verbunden sind. In einem solchen Fall ist ein
Elektrischer Anschluss
1
4
3
A0012571
13
