RID14
5.1.1

Verdrahtung auf einen Blick

ESD - Electrostatic Discharge
Schützen Sie die Klemmen vor elektrostatischer Entladung. Ein Nichtbeachten kann zur Zerstörung oder
Fehlfunktion von Teilen der Elektronik führen.
A0012751

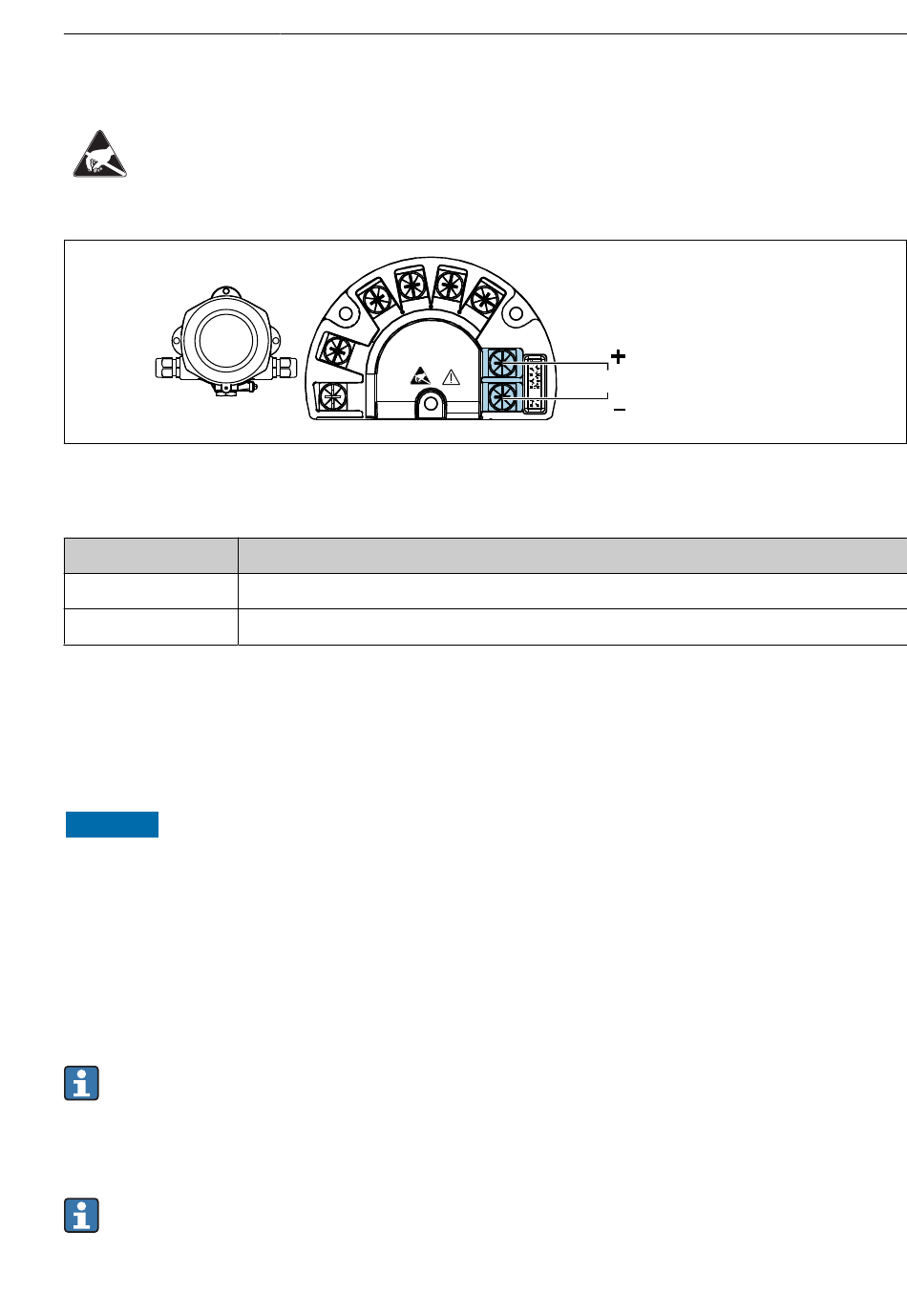

 6 Klemmenbelegung
Klemme
+
-
5.2

Anschluss an FOUNDATION Fieldbus™

Der Anschluss von Geräten an den FOUNDATION Fieldbus™ kann auf zwei Arten erfolgen:
• Über herkömmliche Kabelverschraubung →  13
• Über Feldbus-Gerätestecker (optional, als Zubehör erhältlich) →  14
HINWEIS
Beschädigung des Gerätes und des Feldbuskabels durch elektrische Spannung
‣
Gerät nicht unter Betriebsspannung installieren bzw. verdrahten.
‣
Es wird eine Erdung über eine der Erdungsschrauben empfohlen.
‣
In Anlagen ohne zusätzlichen Potenzialausgleich können, falls der Schirm des Feldbuska-
bels an mehreren Stellen geerdet wird, netzfrequente Ausgleichsströme auftreten, welche
das Kabel bzw. den Schirm beschädigen. Der Schirm des Feldbuskabels ist in solchen Fällen
nur einseitig zu erden, d.h. er darf nicht mit der Erdungsklemme des Gehäuses verbunden
werden. Der nicht angeschlossene Schirm ist zu isolieren!
Es ist nicht empfehlenswert, den Feldbus über die herkömmlichen Kabelverschraubun-
gen zu schleifen. Falls Sie später auch nur ein Messgerät austauschen, muss die Buskom-
munikation unterbrochen werden.
5.2.1 Kabelverschraubung oder -durchführung
Beachten Sie dazu auch die generelle Vorgehensweise →  12
Endress+Hauser
Klemmenbelegung
FOUNDATION Fieldbus™ Anschluss (+)
FOUNDATION Fieldbus™ Anschluss (-)
+
FOUNDATION Fieldbus
-
Verdrahtung
TM
A0012569
